CAME S0004N Handbuch

SERIE
SCHEDA COMANDO PER SELETTORI A TASTIERA
CONTROL CARD FOR DIGITAL SELECTOR SWITCHES
CARTE COMMANDE POUR SÉLECTEURS À CLAVIER
STEURPLATINE FÜR EINBRUCHSICHERES
TARJETA DE MANDO PARA SELECTORES CON TECLADO
BEDIENINGSPRINT VOOR KLAVIER

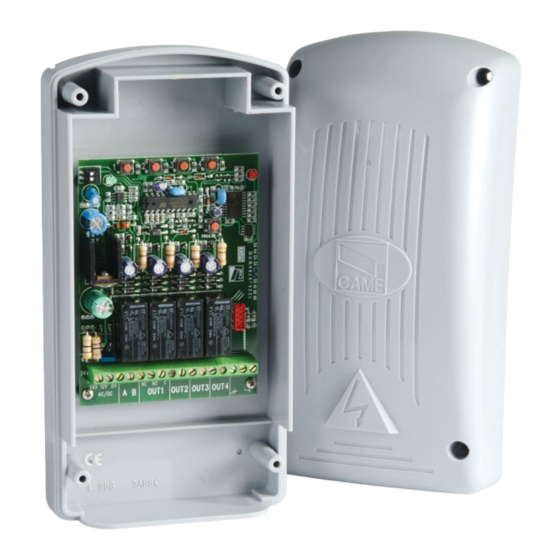

Scheda QUADRICANALE
FOUR CHANNEL board
Carte QUADRICANAL
Grundplatine-VIERKANAL
Tarjeta CUADRICANAL
VIER-KANAALSPRINT
1
1
2 3
LV
12V NC NO C
24V 0V
OUT 1 OUT 2 OUT 3 OUT 4
A C / D C A B
ITALIANO
1) Pulsanti di memorizzazione
2) Led di segnalazione
3) Dip-switch selezione funzioni
4) Innesto per scheda radiofre-
5) Morsettiere per collegamenti
DEUTSCH
1) Speichertasten
2) Anzeige-Led Speicherung
3) Funktionswahl Dip-Switch
4) Steckanschluß Funkfrequenz-
5) Anschluss-Klemmenleiste
R | R | R |
SERIES SÉRIE BAUREIHE
4
LR
PROG. RX
COMPONENTI PRINCIPALI
SCHEDA
quenza AF (vedi tab. A)
HAUPTKOMPONENTEN DER
GRUNDPLATINE
Platine AF (siehe Tab. A)
R | R | R
SERIE SERIE
S0004N
ALIMENTAZIONE
POWER SUPPLY
ALIMENTATION
STROMVERSORGUNG
ALIMENTACION
2
3
Tab. A
FREQUENZA/MHz
FREQUENCY/MHz
FREQUENCE/MHz
FREQUENZ/MHz
4
FREQUENCIA/MHz
FREQUENTIE/MHz
FM 26.995
FM 30.900
5
FM 26.995
AM 30.900
AM 433.92
ENGLISH
MOTHERBOARD MAIN
COMPONENTS
1) Buttons for storing
2) Signal Led
3) Function selection dip-switch
4) Socket for radiofrequency AF
board (see tab. A)
5) Terminal boards for connections
ESPAÑOL
COMPONENTES PRINCIPALES DE
LA TARJETA
1) Teclas de memorización
2) Led de señal
3) Dip-switch selección funciónes
4) Conexión para tarjeta radiofre-
cuencia AF (ver tab. A)
5) Cajas de bornes para conexiones
ASSORBIMENTO
CURRENT
ABSORPTION
STROMAUFNAHME
ABSORBENCIA
VOEDING VERBRUIK
24V a.c. 70 mA max (relè ON)
12V a.c. 150 mA max (relè ON)
24V d.c. 60 mA max (relè ON)
12V d.c. 60 mA max relè ON)
SCHEDA RADIOFREQUENZA
RADIO FREQUENCY BOARD
CARTE RADIO FRÉQUENCE
FUNKFREQUENZ-PLATINE
TARJETA RADIOFRECUENCIA
FREQUENTIEPRINT
AF130
AF150
AF26
AF30
AF43S - AF43SM
FRANÇAIS
PRINCIPAUX COMPOSANTS DU
MODULE
1) Boutons-poussoirs de mémo-
risation
2) Led de signalisation
3) Dip-switch sélection fonctions
4) Branchement pour carte radio-
fréquence AF (voir tab. A)
5) Plaque à bornes pour les bran-
chements
NEDERLANDS
BELANGRIJKE
HOOFDCOMPONENTEN
1) Geheugen druktoetsen
2) Signaal Led
3) Funktie selectie dip-switch
4) Voetje voor frequentieprintje (zie
tabel)
5) Aansluitingsklemmen
Documentazione
Tecnica
S44
rev. 2.0
10/2004
©
CAME
CANCELLI
AUTOMATICI
119RS44
