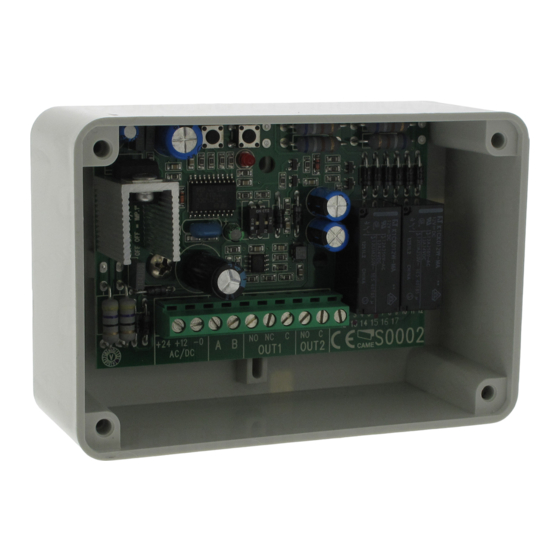

CAME S0002 R Series Montageanleitung

R | R
SERIE
SCHEDA COMANDO PER SELETTORI A TASTIERA
CONTROL CARD FOR DIGITAL SELECTOR SWITCHES
CARTE COMMANDE POUR SÉLECTEURS À CLAVIER
STEURPLATINE FÜR EINBRUCHSICHERES
TARJETA DE MANDO PARA SELECTORES CON TECLADO
BEDIENINGSPRINT VOOR KLAVIER
CH1
CH2
2
1
_
NO
+24
+12
0
A B OUT 1
AC/DC
ITALIANO
COMPONENTI PRINCIPALI SCHEDA
1) Pulsanti di memorizzazione
2) Led di segnalazione
3) Dip-switch selezione funzioni
4) Morsettiere per collegamenti
ENGLISH
MOTHERBOARD MAIN COMPONENTS
1) Buttons for storing
2) Signal Led
3) Function selection dip-switch
4) Terminal boards for connections
FRANÇAIS
PRINCIPAUX COMPOSANTS DU MODULE
1) Boutons-poussoirs de mémorisation
2) Led de signalisation
3) Dip-switch sélection fonctions
4) Plaque à bornes pour les branchements
| R | R |
SERIES SÉRIE BAUREIHE SERIE
NO C
NC C
OUT 2
S 0002
R | R
SERIE
S0002
1
2
ALIMENTAZIONE
3
POWER SUPPLY
ALIMENTATION
VERSORGUNG
ALIMENTACION
4
DEUTSCH
HAUPTKOMPONENTEN DER GRUNDPLATINE
1) Speichertasten
2) Anzeige-Led Speicherung
3) Funktionswahl Dip-Switch
4) Anschluss-Klemmenleiste
ESPAÑOL
COMPONENTES PRINCIPALES DE LA TARJETA
1) Teclas de memorización
2) Led de señal
3) Dip-switch selección funciónes
4) Cajas de bornes para conexiones
NEDERLANDS
BELANGRIJKE HOOFDKOMPONENTEN
1) Programmatiedrukknop
2) Signaal Led
3) Functie selectie dipswitch
4) Aansluitklemmen
Documentazione
S43
AUTOMATICI
119RS43
Scheda BICANALE
TWO-CHANNEL board
Carte BICANAL
Grundplatine-ZWEIKANAL
Tarjeta BICANAL
Tweekanaals Decoder
ASSORBIMENTO
CURRENT
ABSORPTION
STROM_
STROMAUFNAHME
ABSORBENCIA
VOEDING VERBRUIK
24V a.c. 70 mA max (relè ON)
12V a.c. 150 mA max (relè ON)
24V d.c. 60 mA max (relè ON)
12V d.c. 60 mA max relè ON)
Tecnica
rev. 1.0
10/2004
©
CAME
CANCELLI
