Краткое руководство
ПРИМЕЧАНИЕ!
Это краткое руководство по запуску служит
памяткой для опытных специалистов по
установке. Перед установкой системы управ-
ления настоятельно рекомендуется ознако-
миться с полным руководством.
A B
X-161
230 V
L
N
230 V AC
50 Hz
D
T-168
T-166
1
3
2
Option
F
G
X-161
X-161
I
T-168
T-166
3 s
U P O N O R S M AT R I X S PA C E / S PA C E P L U S · К РА Т К О Е Р У К О В О Д С Т В О
К РАТ К О Е Р У К О В О Д С Т В О
C
T-168
T-166
T-165
E
X-161
H
T-168
Инструкция по эксплуатации термостата
T-168
T-165
T-166
Установка
П
!
Р Е Д У П Р Е Ж Д Е Н И Е
Электромонтаж и обслуживание в отсеках
с напряжением 230 В перем. тока под закры-
тыми крышками допускаются только под
контролем квалифицированного электрика.

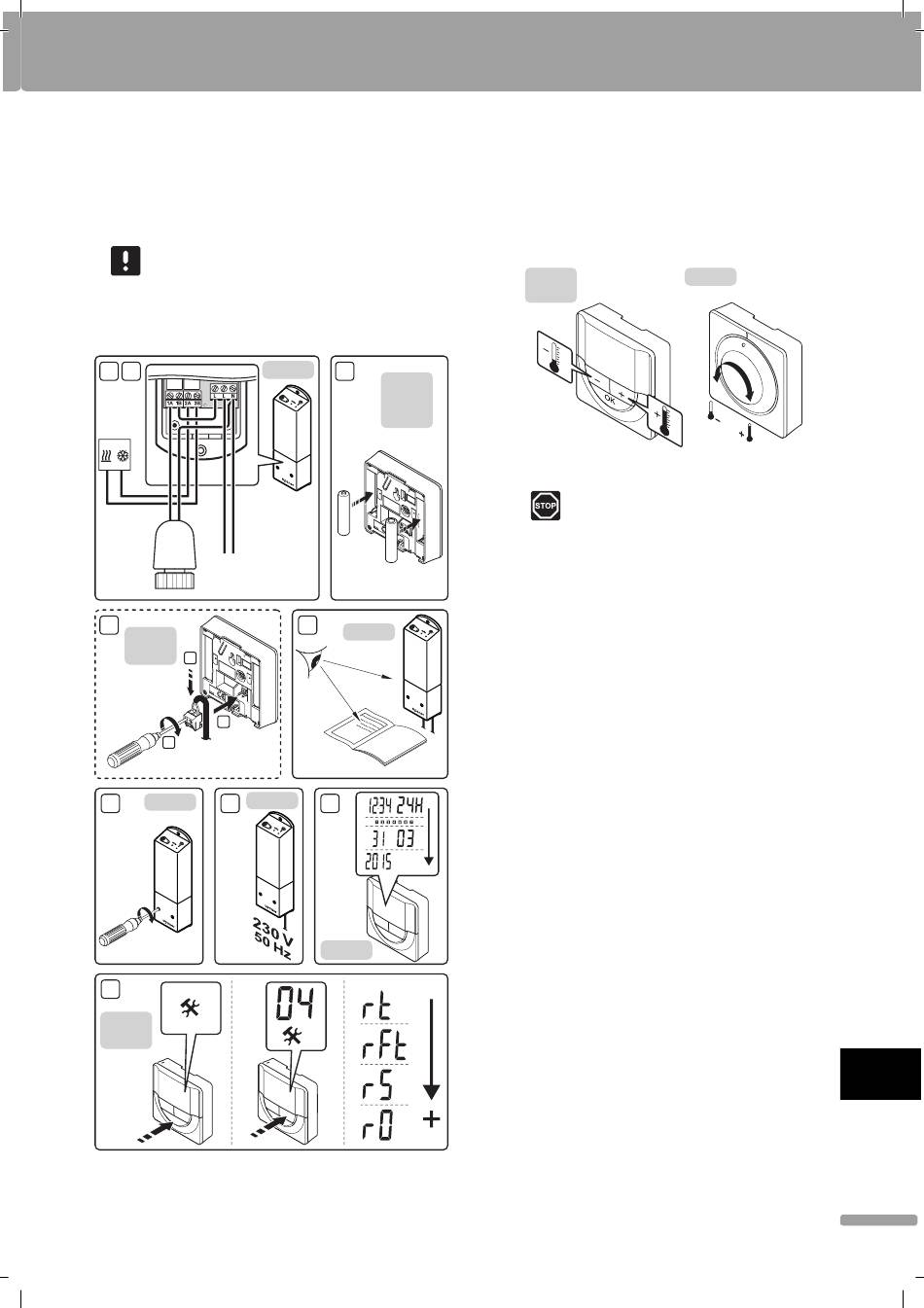

A. Подключите исполнительный механизм (230 В)
к разъёмам 1A (L) и N (N), соедините проводом разъ-
ёмы L и 1B между собой на контроллере.
B. Подключите кабель к/от источника отопления/
охлаждения к разъему 2A и 2B на контроллере
(опционально).
C. Вставьте батарейки в термостат.
D. Подключите (опционально) внешний датчик (только
для совместимых термостатов).
E. Вся проводка должна быть выполнена полностью и
правильно:
Исполнительный механизм (230 В)
Переключатель отопления/охлаждения
F.
Отсек контроллера с напряжением 230 В перем.
тока должен быть закрыт, а крепежный винт затянут.
G. Подключите кабель питания к настенной розетке с
напряжением 230 В перем. тока, либо к распредели-
тельной коробке, согласно требованиям местного
законодательства.
H. Установите время и дату на термостатах (только для
цифрового термостата T-168).
I.
Выберите режим управления термостатом (меню
настроек 04, только на цифровых термостатах). По
умолчанию: rt (стандартный комнатный термостат).
J.
Зарегистрируйте термостат (следующая страница).
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
