Ghid rapid

NOTĂ!
Acesta este un ghid rapid de pornire, care
servește drept memento pentru instalatorii
cu experienţă. Recomandăm insistent citirea
întregului manual înainte de instalarea siste-
mului de comandă.
A B
X-161
230 V
L N
230 V AC
50 Hz
D
T-168
T-166
1
3
2
Opţiune
X-161
F G
X-161
I
T-168
T-166
3 s
U P O N O R S M AT R I X S PA C E / S PA C E P L U S · G H I D R A P I D
G H I D R A P I D
C
T-168
T-166
T-165
E
X-161
H
T-168
Instrucţiune de utilizare a termostatului
T-168
T-165
T-166
Instalarea
A !
V E R T I Z A R E
Instalarea și revizia sistemelor electrice
prevăzute cu capace de siguranţă la 230 V c.a.
trebuie să se efectueze sub supravegherea
unui electrician califi cat.

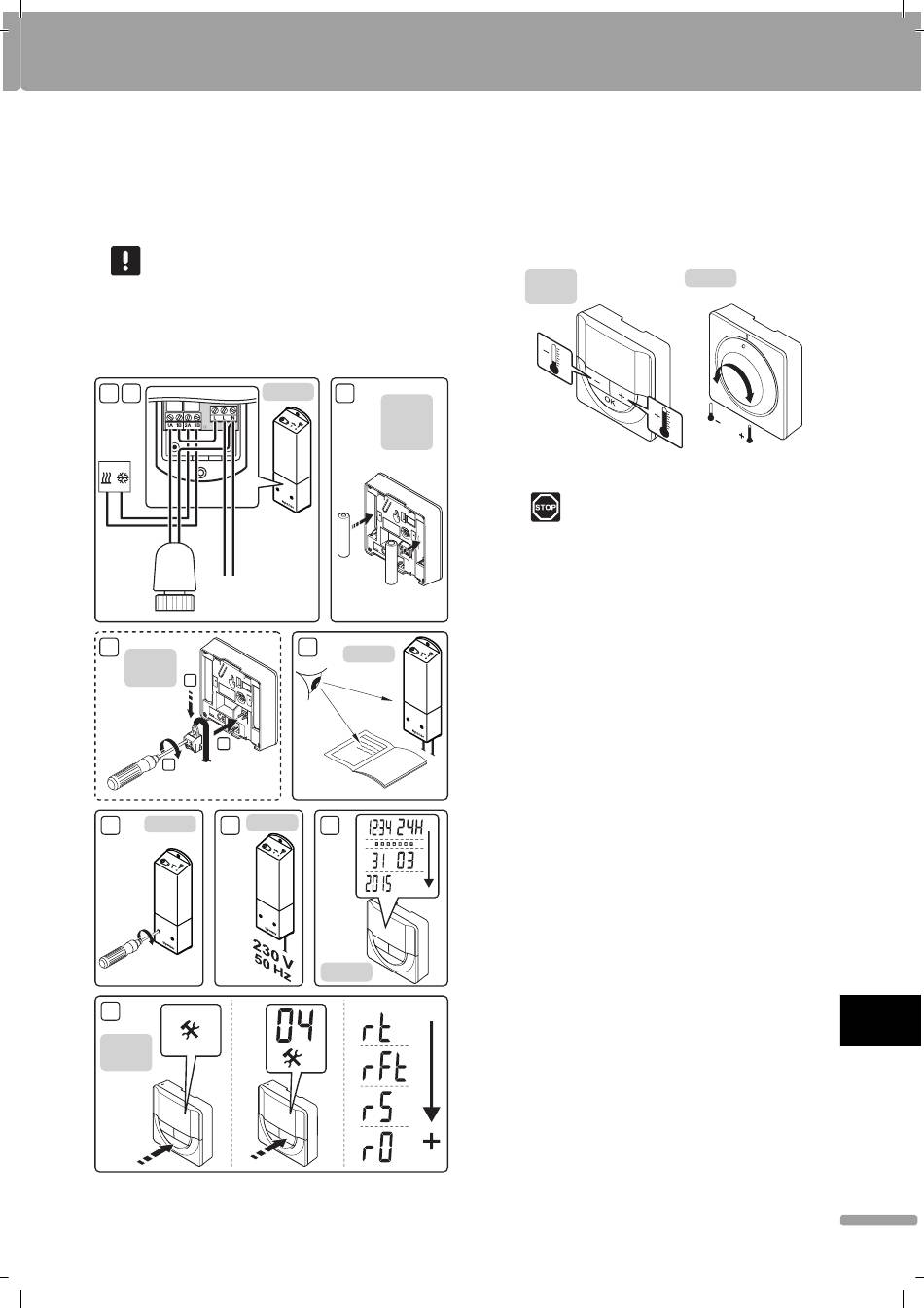

A. Conectaţi actuatorul (230 V) la 1A (L) și N (N), cu un
fi r între L și 1B de pe unitatea de comandă.
B. Conectaţi cablul la/de la componenta care produce
căldură/apă răcită la conectorul 2A și 2B de pe
unitatea de comandă (opţional).
C. Introduceţi bateriile în termostat.
D. Conectaţi senzorul extern opţional (numai la
termostate compatibile).
E. Verifi caţi dacă toate conexiunile sunt realizate corect:
• Actuator (230 V)
• Comutator de încălzire/răcire.
F. Verifi caţi dacă compartimentul de 230 V c.a. al
unităţii de comandă este închis și șurubul de fi xare
strâns.
G. Conectaţi cablul de alimentare la o priză de perete
230 V c.a. sau, dacă regulile locale o impun, la o
cutie de conexiuni.
H. Fixaţi ora și data pe termostate (numai termostatul
digital T-168).
I. Selectaţi modul de control al termostatului (meniu
de setări 04, numai la termostate digitale). Implicit:
rt (termostat standard de interior).
J. Înregistraţi termostatul (pagina următoare).
