8. Özel fonksiyonlar

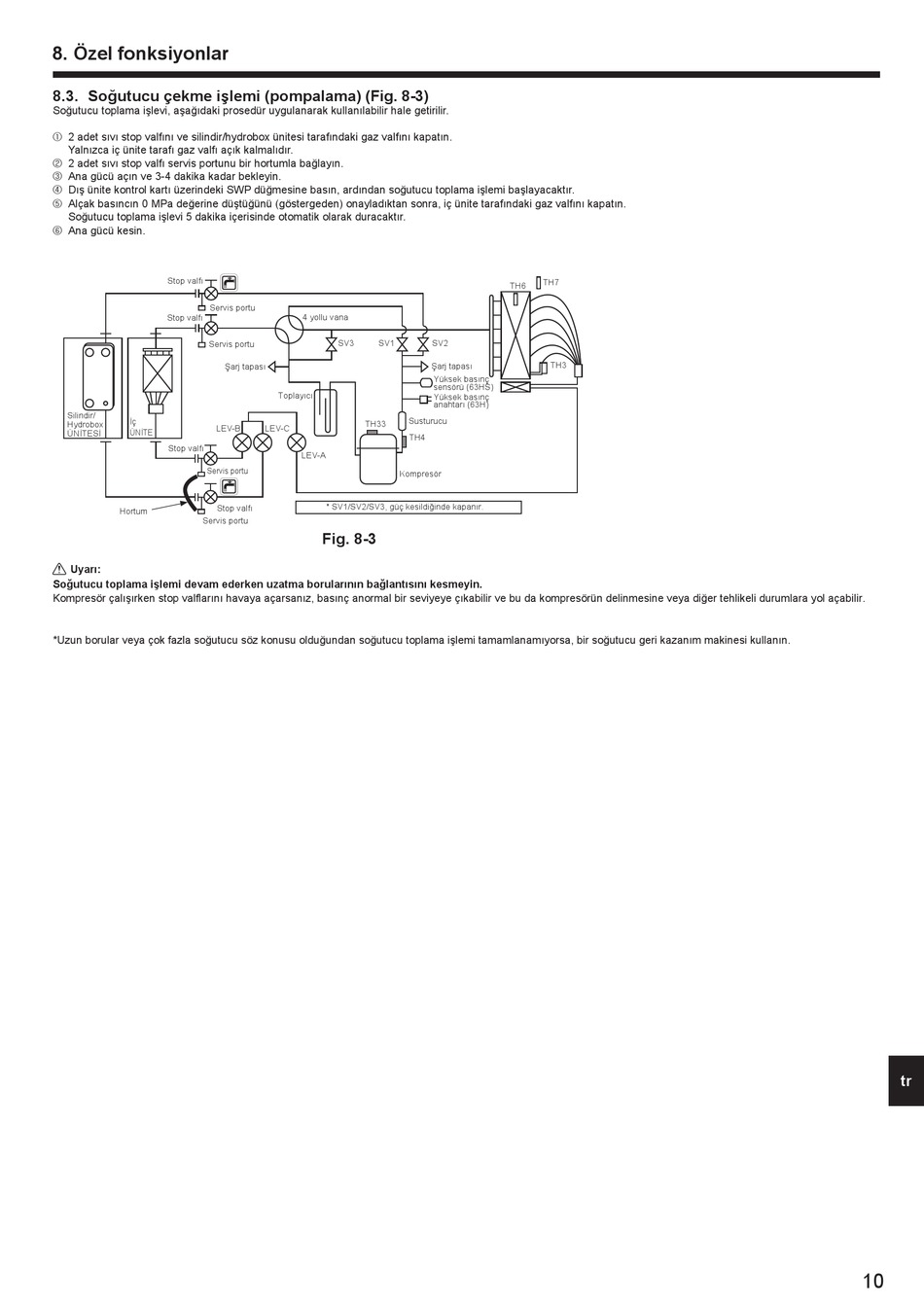

8.3. Soğutucu çekme işlemi (pompalama) (Fig. 8-3)
Soğutucu toplama işlevi, aşağıdaki prosedür uygulanarak kullanılabilir hale getirilir.
1 2 adet sıvı stop valfını ve silindir/hydrobox ünitesi tarafındaki gaz valfını kapatın.
Yalnızca iç ünite tarafı gaz valfı açık kalmalıdır.
2 2 adet sıvı stop valfı servis portunu bir hortumla bağlayın.
3 Ana gücü açın ve 3-4 dakika kadar bekleyin.
4 Dış ünite kontrol kartı üzerindeki SWP düğmesine basın, ardından soğutucu toplama işlemi başlayacaktır.
5 Alçak basıncın 0 MPa değerine düştüğünü (göstergeden) onayladıktan sonra, iç ünite tarafındaki gaz valfını kapatın.
Soğutucu toplama işlevi 5 dakika içerisinde otomatik olarak duracaktır.
6 Ana gücü kesin.
Stop valfı
Servis portu
Stop valfı
Servis portu
Şarj tapası
Silindir/
İç
Hydrobox
LEV-B
ÜNİTE
ÜNİTESİ
Stop valfı
Servis portu
Stop valfı
Hortum
Servis portu
Uyarı:
Soğutucu toplama işlemi devam ederken uzatma borularının bağlantısını kesmeyin.
Kompresör çalışırken stop valflarını havaya açarsanız, basınç anormal bir seviyeye çıkabilir ve bu da kompresörün delinmesine veya diğer tehlikeli durumlara yol açabilir.
* Uzun borular veya çok fazla soğutucu söz konusu olduğundan soğutucu toplama işlemi tamamlanamıyorsa, bir soğutucu geri kazanım makinesi kullanın.
4 yollu vana
SV3 SV1 SV2
Şarj tapası
Yüksek basınç
sensörü (63HS)
Toplayıcı
Yüksek basınç
anahtarı (63H)
Susturucu
TH33
LEV-C
TH4
LEV-A
Kompresör
* SV1/SV2/SV3, güç kesildiğinde kapanır.
Fig. 8-3
TH7
TH6
TH3
