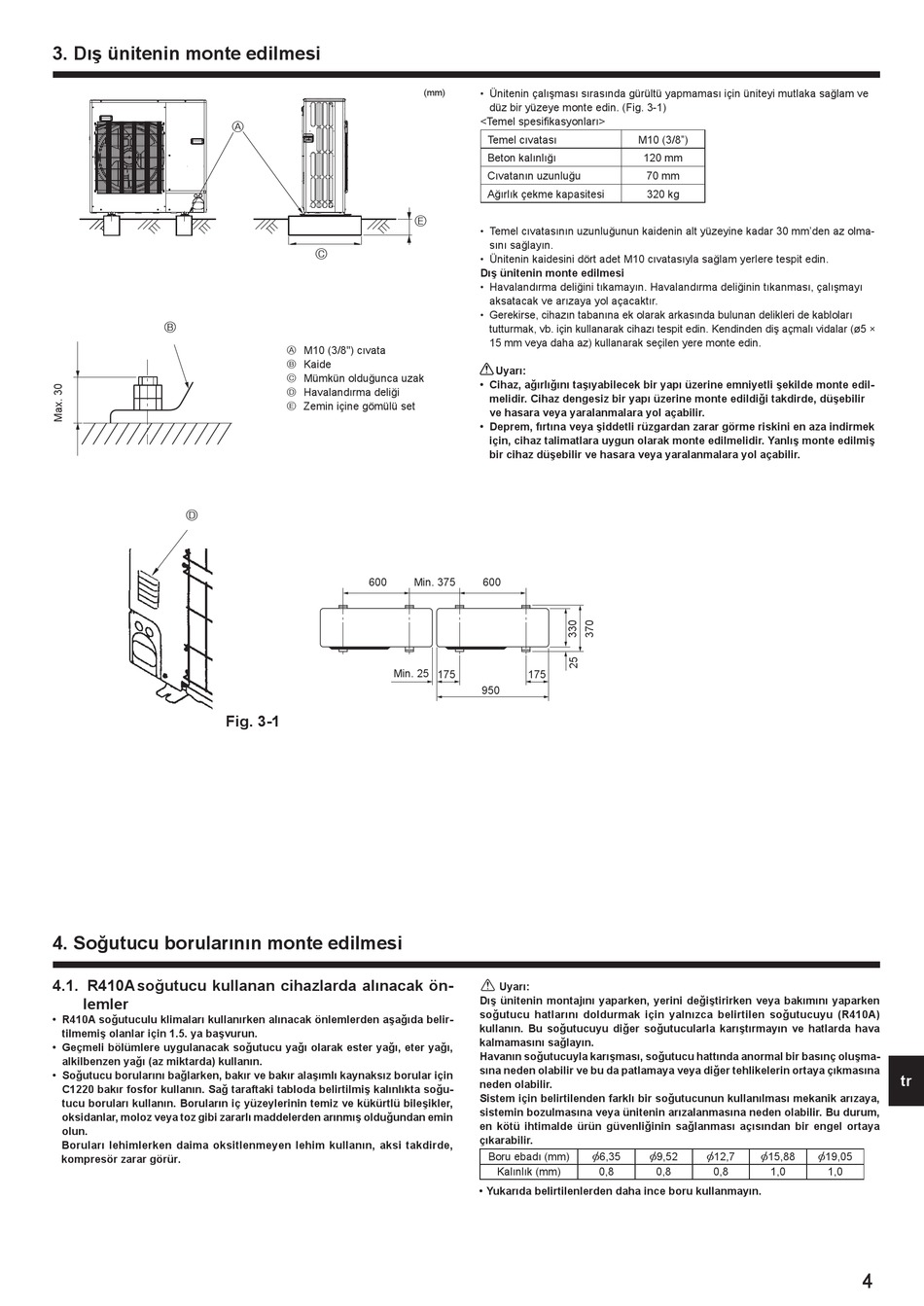

3. Dış ünitenin monte edilmesi
B
D
Fig. 3-1
4. Soğutucu borularının monte edilmesi
4.1. R410A s oğutucu kullanan cihazlarda alınacak ön-
lemler
• R410A soğutuculu klimaları kullanırken alınacak önlemlerden aşağıda belir-
tilmemiş olanlar için 1.5. ya başvurun.
• Geçmeli bölümlere uygulanacak soğutucu yağı olarak ester yağı, eter yağı,
alkilbenzen yağı (az miktarda) kullanın.
• Soğutucu borularını bağlarken, bakır ve bakır alaşımlı kaynaksız borular için
C1220 bakır fosfor kullanın. Sağ taraftaki tabloda belirtilmiş kalınlıkta soğu-
tucu boruları kullanın. Boruların iç yüzeylerinin temiz ve kükürtlü bileşikler,
oksidanlar, moloz veya toz gibi zararlı maddelerden arınmış olduğundan emin
olun.
Boruları lehimlerken daima oksitlenmeyen lehim kullanın, aksi takdirde,
kompresör zarar görür.
A
C
A M10 (3/8") cıvata
B Kaide
C Mümkün olduğunca uzak
D Havalandırma deliği
E Zemin içine gömülü set
600
Min. 25 75
• Ünitenin çalışması sırasında gürültü yapmaması için üniteyi mutlaka sağlam ve
(mm)
düz bir yüzeye monte edin. (Fig. 3-1)
<Temel spesifikasyonları>
Temel cıvatası
Beton kalınlığı
Cıvatanın uzunluğu
Ağırlık çekme kapasitesi
E
• Temel cıvatasının uzunluğunun kaidenin alt yüzeyine kadar 30 mm'den az olma-
sını sağlayın.
• Ünitenin kaidesini dört adet M10 cıvatasıyla sağlam yerlere tespit edin.
Dış ünitenin monte edilmesi
• Havalandırma deliğini tıkamayın. Havalandırma deliğinin tıkanması, çalışmayı
aksatacak ve arızaya yol açacaktır.
• Gerekirse, cihazın tabanına ek olarak arkasında bulunan delikleri de kabloları
tutturmak, vb. için kullanarak cihazı tespit edin. Kendinden diş açmalı vidalar (ø5 ×
15 mm veya daha az) kullanarak seçilen yere monte edin.
Uyarı:
• Cihaz, ağırlığını taşıyabilecek bir yapı üzerine emniyetli şekilde monte edil-
melidir. Cihaz dengesiz bir yapı üzerine monte edildiği takdirde, düşebilir
ve hasara veya yaralanmalara yol açabilir.
• Deprem, fırtına veya şiddetli rüzgardan zarar görme riskini en aza indirmek
için, cihaz talimatlara uygun olarak monte edilmelidir. Yanlış monte edilmiş
bir cihaz düşebilir ve hasara veya yaralanmalara yol açabilir.
Min. 375 600
75
950
Uyarı:
Dış ünitenin montajını yaparken, yerini değiştirirken veya bakımını yaparken
soğutucu hatlarını doldurmak için yalnızca belirtilen soğutucuyu (R410A)
kullanın. Bu soğutucuyu diğer soğutucularla karıştırmayın ve hatlarda hava
kalmamasını sağlayın.
Havanın soğutucuyla karışması, soğutucu hattında anormal bir basınç oluşma-
sına neden olabilir ve bu da patlamaya veya diğer tehlikelerin ortaya çıkmasına
neden olabilir.
Sistem için belirtilenden farklı bir soğutucunun kullanılması mekanik arızaya,
sistemin bozulmasına veya ünitenin arızalanmasına neden olabilir. Bu durum,
en kötü ihtimalde ürün güvenliğinin sağlanması açısından bir engel ortaya
çıkarabilir.
Boru ebadı (mm)
Kalınlık (mm)
• Yukarıda belirtilenlerden daha ince boru kullanmayın.
M10 (3/8")
120 mm
70 mm
320 kg
[6,35 [9,52 [12,7 [15,88
0,8 0,8 0,8
tr
[19,05
1,0 1,0
