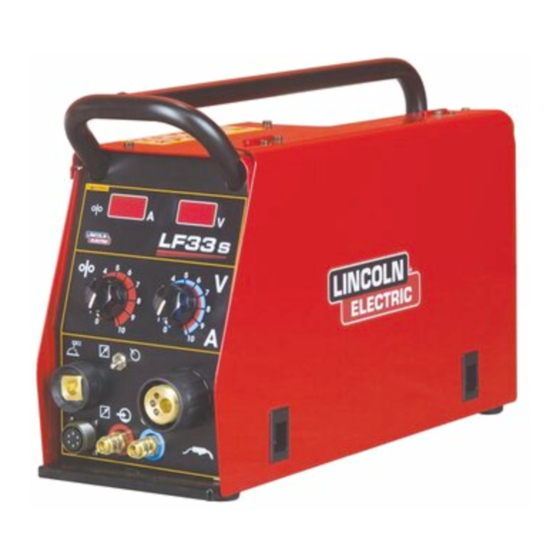

Lincoln Electric LINC FEED 33S Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Lincoln Electric Anleitungen
  4. Schweißgeräte
  5. LINC FEED 33S
  6. Bedienungsanleitung
Lincoln Electric LINC FEED 33S Bedienungsanleitung

Lincoln Electric LINC FEED 33S Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 18

Quicklinks

Diese Anleitung herunterladen
IM3019
04/2009
Rev. 1
LINC FEED 33S
OPERATOR'S MANUAL
MANUALE OPERATIVO
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
MANUEL D'UTILISATION
BRUKSANVISNING OG DELELISTE
GEBRUIKSAANWIJZING
BRUKSANVISNING
INSTRUKCJA OBSŁUGI
KÄYTTÖOHJE
MANUAL DE INSTRUÇÕES
LINCOLN ELECTRIC BESTER S.A.
ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Poland
www.lincolnelectric.eu

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lincoln Electric LINC FEED 33S

Inhaltszusammenfassung für Lincoln Electric LINC FEED 33S
