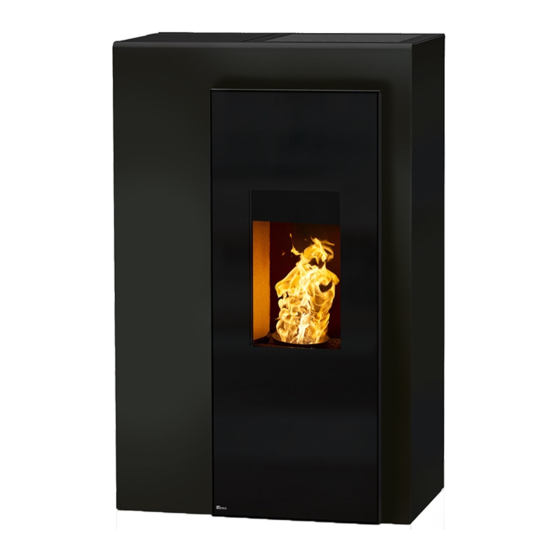

RIKA Miro Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für RIKA Miro
Inhaltszusammenfassung für RIKA Miro
- Seite 1 MIRO Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Anschluss an den Schornstein (Kamin) ..............................12 Anschluss an einen Edelstahlschornstein (Kamin) ..........................12 Verbrennungsluft ....................................12 Zufuhr einer externen Verbrennungsluft ..............................12 6. MONTAGE/ DEMONTAGE SEITENVERKLEIDUNG Demontage Seitenverkleidung ................................13 7. KOMFORTOPTIONEN RIKA Raumsensor/RIKA Funkraumsensor............................14 RIKA GSM Control ....................................14 RIKA Schnittstelle ....................................14 Externes Raumthermostat ..................................14 Externer Anschluss Kabelbrücke ................................14... -
Seite 3: Einführung
8. REINIGUNG UND WARTUNG Grundsätzliche Hinweise ..................................15 Öffnen der Feuerraumtür ..................................15 Feuermulde reinigen - täglich .................................15 Aschelade entleeren ....................................15 Rauchgaszüge und Rauchgassammelkanal reinigen ..........................16 Reinigung Flammtemperaturfühler ................................17 Verbrennungsluft - Ansaugstutzen .................................17 Pelletbehälter reinigen ....................................17 Türglas reinigen ......................................17 Lager ........................................17 Türdichtung inspizieren ..................................17 Reinigen lackierter Flächen ..................................17 Reinigen der Rauchgaswege ...................................17 9. -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... -
Seite 6: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung B17160 Dekortür LB00553 Front schwarz (ab Seriennr.: 1317485) N100173 Scheibe DM06 B17315 Front schwarz (bis Seriennr.: 1317484) N103964 SK-Schraube M06x16 LB00557 Front silber (ab Seriennr.: 1317485) N100476 Runddichtschnur D10 B17316 Front silber (bis Seriennr.: 1317484) N103693 Culimeta Flachdichtung schwarz 8x2 B17172... -
Seite 7: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten Technische Daten Heizleistungsbereich [kW] 2,4 - 4/6 Raumheizvermögen abhängig von der 50 - [m³] Hausisolierung 110/160 Brennstoffverbrauch [kg/h] bis zu 1/1,5 Pelletbehälterkapazität [kg] Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische Leistungsaufnahme ~ 20 Sicherung 2,5 AT F-S* Daten für Schornsteinfeger Wirkungsgrad... -
Seite 8: Wichtige Informationen
Knackgeräuschen führen. Dies ist ein normaler Vorgang und stellt keinen Reklamationsgrund dar. RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht spritzwassergeschützt und dürfen nicht in Nassräumen aufgestellt werden. -
Seite 9: Vor Dem Aufstellen
Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Bodentragfähigkeit Für Mehrfachbelegung geeignet. (Beachten Sie die unterschiedlichen Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Länderbestimmungen.) Unterkonstruktion dem Gewicht des Ofens standhält. Diese dürfen nur mit geschlossener Feuerraumtür betrieben werden. Hinweis Veränderungen an der Feuerstätte dürfen nicht vorgenommen werden. -
Seite 10: Kleine Brennstoffkunde: Pellets
3. KLEINE BRENNSTOFFKUNDE: PELLETS Was sind Pellets? Hinweis Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Holzpellets sind ein genormter Brennstoff. Jeder Hersteller muss sich an Brennstoffherstellern von Ihrem Pelletofenhändler an. Die Verwendung bestimmte Auflagen halten, um damit ein einwandfreies und energieeffizientes von minderwertigem oder unzulässigem Pelletbrennstoff beeinträchtigt Heizen zu ermöglichen. -
Seite 11: Technologie Und Sicherheitsfunktionen
4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Resultat von Komponentenüberwachung jahrelangen Testreihen in Labor und Praxis. Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend. Alle eingesetzten elektrischen Komponenten werden während des Betriebs laufend überwacht. Ist eine Komponente defekt oder kann sie nicht richtig angesteuert werden, wird der Betrieb eingestellt und eine Warnung bzw. -
Seite 12: Installation Des Kaminofens
Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa einer Abgasleitung sollte 1,5m nicht überschreiten. 100mm vergrößert werden. (siehe RIKA Sortiment). Vermeiden Sie viele Richtungsänderungen des Abgasstromes zum Kamin. Um ausreichend Luftzufuhr zu gewährleisten, soll die Leitung nicht länger als Es sollen maximal 3 Bögen in der Abgasleitung verarbeitet werden. -
Seite 13: Montage/ Demontage Seitenverkleidung
6. MONTAGE/ DEMONTAGE SEITENVERKLEIDUNG Die seitliche Verkleidung ist mit je 2 Sechskant-Schrauben gesichert. Entfernen Sie diese und heben Sie die Seitenverkleidungen nach oben weg. Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. Hinweis Bei der Montage/ Demontage keine Gegenstände (Schrauben etc.) in den Pelletbehälter fallen lassen –... -
Seite 14: Komfortoptionen
Optionen Im Hauptmenü INFO können Sie im Untermenüpunkt Info – Eingänge ablesen, ob Der RIKA RAUMSENSOR, der RIKA FUNKRAUMSENSOR und die RIKA GSM die externe Anforderung derzeit aktiv ist. Control sind mit dem mitgelieferten Verbindungskabel an der Schnittstelle (Ofenrückseite/Geräteinnenseite) anzuschließen. -
Seite 15: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Feuermulde reinigen - täglich Achten Sie darauf, dass die Luftzufuhröffnungen nicht durch Asche oder Klinker Hinweis verstopft sind. Entfernen Sie den Klinker mittels mitgelieferter Drahtbürste und Ihr Ofen muss ausgeschaltet und abgekühlt sein, ehe Wartungstätigkeiten saugen Sie die Feuermulde anschließend aus. -
Seite 16: Rauchgaszüge Und Rauchgassammelkanal Reinigen
Rauchgaszüge und Rauchgassammelkanal Reinigen Sie nun die Rauchgaszüge mit der mitgelieferten Drahtbürste. reinigen Saugen Sie die Verbrennungsrückstände im Umlenkungsbereich aus. Die Rauchgaszüge und der Rauchgassammelkanal sollten mindestens 2 x im Jahr, oder nach ca. 700 kg Pellets gereinigt werden. Die Rauchgaskanäle sind neben dem Feuerraum situiert. -
Seite 17: Reinigung Flammtemperaturfühler
Reinigung Flammtemperaturfühler Türglas reinigen Befreien Sie den Flammtemperaturfühler in regelmäßigen Abständen von An der Sichtscheibe legt sich bei Festbrennstoffen, besonders bei der sehr Ascheablagerungen. Verwenden Sie hierfür ein sauberes Reinigungstuch oder feinen Asche von Holzpellets ein Scheibenbeschlag an, der je nach Pelletqualität Zeitungspapier. -
Seite 18: Problemfälle Mögliche Lösungen
9. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme. Pellets häufen sich in der Rauchgasaustritt während der Heizphase. Feuermulde an, Fenster verrußt. Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen... -
Seite 19: Anleitung Zum Inbetriebnahmeprotokoll
Bitte retournieren ausgefülltes Inbetriebnahmeprotokoll Garantiebedingungen RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Micheldorf, Austria. Unterschied Gewährleistung (gesetzlich) und Garantie (freiwillig), Bedingungen der Garantie, Festlegung der Verschleißteile, Hinweis auf die zu verwendende Pelletqualität und die Folgen schlechter Qualität. Elektrische Peripherie In der elektrischen Peripherie ist wichtig, dass die Anschlussdose geerdet ist. - Seite 20 Bedienungsanleitung Reinigungs- bzw. Wartungsintervall Arbeit entsprechend erteiltem Auftrag richtig ausgeführt. Stand 01.03.2015 Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden. Inbetriebnahmetechniker:_______________________ _______________________ _____________________ Unterschrift Ausführender...
-
Seite 21: Garantie
Diese Garantiebedingungen gelten nur für die Länder Österreich, Deutschland, Frankreich und die Schweiz. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 24 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
