Inhaltszusammenfassung für RIKA CONTINA

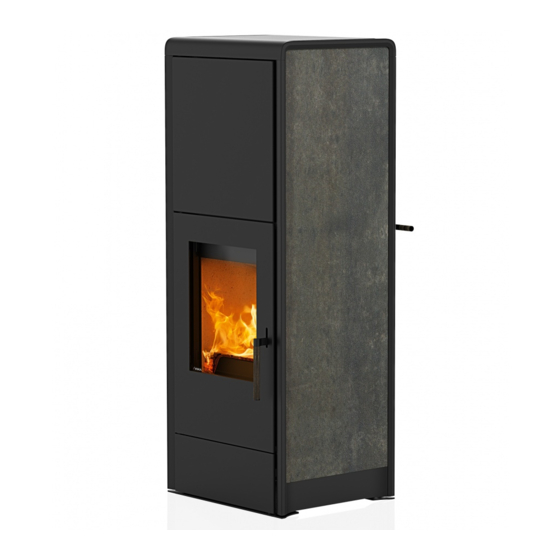

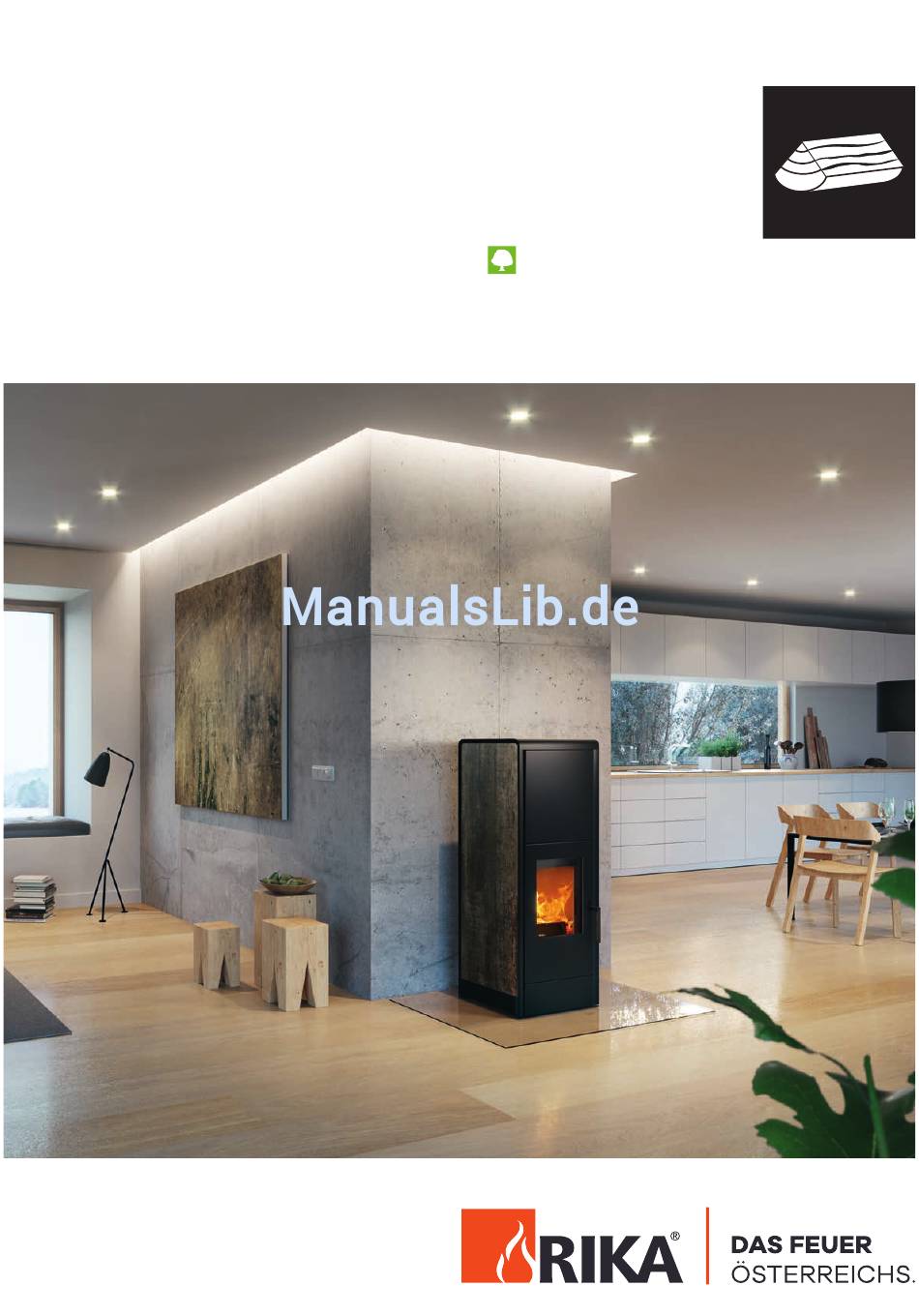

- Seite 1 CONTINA CONTINA RIKATRONIC3 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Umrüsten auf Rauchrohranschluss hinten ..............................12 5. KLEINE BRENNSTOFFKUNDE SCHEITHOLZ Geeignete Brennstoffe und Brennstoffmengen ............................13 Holzarten ..............................................13 Leistungsregelung ..........................................13 Saubere Verbrennung ........................................13 6. MANUELLE BEDIENUNG RIKA-Ökoanzünder ..........................................14 Regelung der Luftzufuhr ........................................ 14 Richtiges Anheizen ..........................................15 Nachlegen ..............................................15... -
Seite 3: Einführung
7. BEDIENUNG RIKATRONIC3 RIKA-Ökoanzünder ..........................................16 Heizanleitung ............................................16 Richtiges Anheizen ..........................................16 Nachlegen ..............................................17 ECO-Betrieb ...............................................17 Vollständiges Schließen der Luftklappen ................................17 Stromausfall ..............................................17 Handregelung ............................................17 8. ZUSTANDSANZEIGEN 9. WARNUNGEN UND FEHLERMELDUNGEN 10. REINIGUNG UND WARTUNG Grundsätzliche Hinweise ......................................20 Feuerraum reinigen ........................................... -
Seite 4: Explosionsdarstellung
Explosionsdarstellung... -
Seite 6: Explosionsdarstellung Rikatronic3
Explosionsdarstellung RIKATRONIC3... -
Seite 7: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung B18407 Dekortür N111975 SK-Mutter Z34373 Federplatte N100475 Flachdichtung weiß 8x2 N112027 Magnet N111974 Sicherungsmutter Z37178 Dekorglas N112009 Scheibe L01912 Schieber N112281 Rändelmutter N108485 ISK-Schraube N111831 Druckfeder N112142 Flanschmutter N111730 Durchführungstülle N100173 Scheibe DM06... -
Seite 8: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten RO-S=R-S Daten für Schornsteinfeger manuell Heizleistungsbereich [kW] RO-T2 Raumheizvermögen abhängig [m ] RO-T3 von der Hausisolierung Brennstoffverbrauch [kg/h] Netzanschluss [V]/[Hz] durchschnittliche elektrische Leistungsaufnahme Sicherung , AT Wirkungsgrad -Gehalt CO-Emission bez. 13% O [mg/m Staub-Emissionen [mg/m FB-S FB-T... -
Seite 9: Installation Des Kaminofens
Lieferumfang enthalten!). Bei Pelletgeräten mit längerer Zum fachgerechten Anschließen empfehlen wir original Rauchrohre Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa aus dem RIKA Rauchrohrsortiment. 100mm vergrößert werden. Um ausreichende Luftzufuhr zu gewährleisten, soll die Leitung Anschluss an den Schornstein (Kamin) nicht länger als 4m sein und max. -
Seite 10: Wichtige Informationen
Bestimmungen und Gesetze, sowie die örtlich gültigen bzw. Reinigen der lackierten Flächen während der Aushärtephase ist Vorschriften und Regeln. zu vermeiden. Das Aushärten des Lackes ist nach dem Betrieb mit großer Leistung beendet. RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) Sicherheitsabstände (Mindestabstände) -
Seite 11: Vor Dem Aufstellen
Kaminöfen der Bauart 1 (BA 1) Vor dem Aufstellen Diese dürfen nur mit geschlossener Feuerraumtür betrieben Bodentragfähigkeit werden. Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Unterkonstruktion dem Gewicht des Ofens standhält. unterschiedlichen Länderbestimmungen). Hinweis Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet Veränderungen an der Feuerstätte dürfen nicht vorgenommen... -
Seite 12: Montage Demontage Optionen
4. MONTAGE DEMONTAGE OPTIONEN Umrüsten auf Rauchrohranschluss hinten Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der (optional zu bestellen) Netzstecker des Ofens (RIKATRONIC3) aus der Steckdose gezogen Entfernen Sie den Konvektionsdeckel und die Rückwand. und der Ofen vollständig abgekühlt ist. Hinweis Bei allen Umbautätigkeiten sollten Sie besonders auf ihre Finger bzw. -
Seite 13: Kleine Brennstoffkunde Scheitholz
5. KLEINE BRENNSTOFFKUNDE SCHEITHOLZ Geeignete Brennstoffe und Leistungsregelung Brennstoffmengen Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die elektronische Steuerung Rikatronic. Beachten Sie jedoch bitte Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und Scheitholz geeignet. -
Seite 14: Manuelle Bedienung
Ökoanzünder hängt auch von der Größe und Beschaffenheit Ihres Brennholzes und vom Trocknungsgrad ab. Im Idealfall reicht eine Rippe zum Anzünden. Symbolbild Tipp Die Anzünder können Sie unter der Nummer E15834 bei Ihrem RIKA Ofenfachhändler beziehen. Nullstellung Mittelstellung Anheizstellung Die Anheizstellung darf ausschließlich zum Entzünden der Scheite beim Anheizen oder Nachlegen verwendet werden. -
Seite 15: Richtiges Anheizen
2. Schlichten Sie auf die Holzscheite nun noch weitere Spanhölzer kreuzweise auf und platzieren Sie einen RIKA-Ökoanzünder obenauf. Zur Not kann anstelle des RIKA-Ökoanzünders auch etwas unbeschichtetes Papier auf dem Spanholz platziert werden. 3. Entzünden Sie nun die RIKA-Ökoanzünder (bzw. das nicht beschichtete Papier) und schließen Sie die Feuerraumtür. -
Seite 16: Bedienung Rikatronic3
Sie je nach Bedarf 2-4 Rippen RIKA-Ökoanzünder auf dem Spanholz. Es kann auch anstelle des Tipp Anzünders etwas unbeschichtetes Papier unter dem Spanholz Die Anzünder können Sie unter der Nummer E15834 bei Ihrem RIKA platziert werden. Ofenfachhändler beziehen. Heizanleitung Vorbereitung Stecken Sie den Netzstecker ein und betätigen Sie den Hauptschalter... -
Seite 17: Nachlegen
Nachlegen Stromausfall Füllmenge beim Nachlegen, je nach Bedarf 2 Scheite in Summe max. Bei einem Stromausfall bleibt die Luftregelklappe unverändert, 2,5kg bis das Feuer erlischt (keine Anzeige). Ist nach einem kurzfristigen Stromausfall wieder Netzspannung vorhanden, leuchtet die Anzeige – blinkende Phase variiert je nach Umgebungseinflüssen grün wie beim Start 10 sec lang und wechselt dann aufgrund der... -
Seite 18: Zustandsanzeigen
8. ZUSTANDSANZEIGEN Durchzuführende LED Anzeige Bedeutung Maßnahmen Der Ofen wurde soeben eingeschaltet und Ofen nicht anheizen, die Luftklappen beginnen ihre Referenzfahrt. Anzeigeleuchte aufhört zu blinken. Nach einem kurzen Stromausfall startet die Regelung erneut eine Referenzfahrt. Die Anzeigeleuchte blinkt unregelmäßig ROT Der Brennraum ist kalt und der Ofen befindet Der Ofen ist bereit zum Anheizen. -
Seite 19: Warnungen Und Fehlermeldungen
Überprüfen Sie ob der Temperaturfühler aus. stark verschmutzt oder verrußt ist und reinigen Sie ihn gegebenenfalls vorsichtig (siehe Reinigung und Wartung). Wenden Sie sich an den RIKA Die Anzeigeleuchte blinkt Kundendienst. Der Temperaturfühler ist defekt. 1x ROT und 1x GELB... -
Seite 20: Reinigung Und Wartung
10. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Aschelade entleeren Entleeren Sie regelmäßig die Aschelade. Sie können die Aschelade Hinweis bei geöffneter Feuerraumtür einfach nach vorne herausziehen. Achten darauf, dass Reinigungstätigkeiten (Staubsaugen) rund um den Ofen während des Heizbetriebes nicht in die Verbrennungsluftleitung hineinsaugen. Sie könnten dabei Glutteile heraussaugen –... -
Seite 21: Konvektionsluftöffnungen
Konvektionsluftöffnungen Reinigen der Rauchgaswege (1 x jährlich) Saugen Konvektionsluftöffnungen regelmäßig Staubablagerungen frei. Nehmen Sie die Rauchrohre ab, dann den Kaminanschluss überprüfen und reinigen. Die Ablagerungen von Ruß und Staub im Vor Beginn der neuen Heizsaison sollte der Ofen gründlich gereinigt Ofen und in den Rauchrohren können abgebürstet und abgesaugt werden, um zu starke Geruchsbelästigung zu vermeiden. -
Seite 22: Problemfälle Mögliche Lösungen
11. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme, das Fenster Ofen riecht stark und gibt Rauch in den Raum ab verrußt Ursache(n) Ursache(n) Einbrennphase (Inbetriebnahme) Schlechter Kaminzug Ofen ist verstaubt und/oder verschmutzt Feuchtes Holz Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften... -
Seite 23: Garantie
Bedingungen des Importeurs. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Version als allein gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 24 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Tel.: +43 (0)7582/686 - 41, Fax: -43 E-Mail: verkauf@rika.at www.rika.at Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2017 | RIKA Innovative Ofentechnik GmbH...
