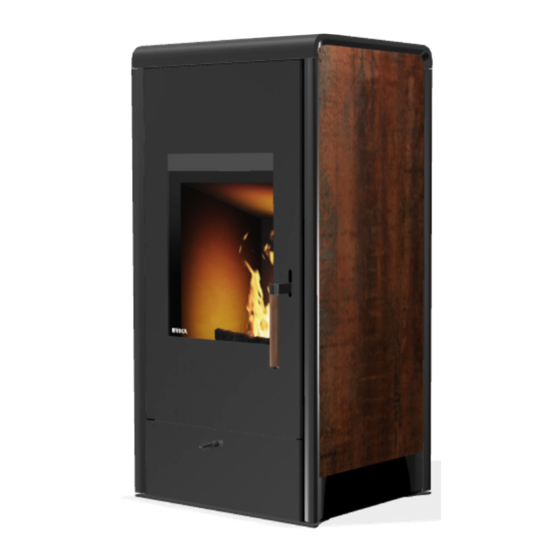

Inhaltszusammenfassung für RIKA Cook
- Seite 1 COOK Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Anschluss an den Schornstein (Kamin) ................................11 Anschluss an einen Edelstahlschornstein (Kamin) ..........................11 Verbrennungsluft ............................................11 Zufuhr einer externen Verbrennungsluft ................................11 5. MONTAGE DEMONTAGE VERKLEIDUNG 6. MANUELLE BEDIENUNG RIKA-Ökoanzünder ..........................................13 Regelung der Luftzufuhr ........................................ 13 Richtiges Anheizen ..........................................14 Nachlegen ..............................................14... -
Seite 3: Einführung
7. REINIGUNG UND WARTUNG Grundsätzliche Hinweise ........................................15 Feuerraum reinigen ..........................................15 Aschelade entleeren ...........................................15 Türglas reinigen ............................................15 Reinigen lackierter Flächen......................................15 Reinigung Cerankochfeld ......................................15 Konvektionsluftöffnungen ......................................16 Verbrennungsluft - Ansaugstutzen ..................................16 Reinigen der Rauchgaswege ..................................... 16 Türdichtung inspizieren ........................................16 8. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 ..............................................17 Problemfall 2 ...............................................17... -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... -
Seite 6: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung B18434 Dekortür Z37252 Innenverkleidung rechts N100475 Flachdichtung weiß 8x2 B18417 Frontblende unten komplett Z37183 Dekorglas N112009 Scheibe N112281 Rändelmutter N112027 Magnet N112142 Flanschmutter N111975 SK-Mutter L03426 Glashalter N111730 Durchführungstülle B18373 Feuerraumtürgriff kpl. B18443 Seitenverkleidung STM schwarz links kpl. -
Seite 7: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten Technische Daten Heizleistungsbereich [kW] Raumheizvermögen abhängig von der [m ] Hausisolierung Brennstoffverbrauch [kg/h] bis , Wirkungsgrad -Gehalt CO-Emission bez. 13% O [mg/m Staub-Emissionen [mg/m FB-S FB-T Abgasmassenstrom [g/s] Abmessungen Abgastemperatur [°C] Höhe [mm] Kaminzugbedarf [Pa] Breite [mm]... -
Seite 8: Wichtige Informationen
Bestimmungen und Gesetze, sowie die örtlich gültigen bzw. Reinigen der lackierten Flächen während der Aushärtephase ist Vorschriften und Regeln. zu vermeiden. Das Aushärten des Lackes ist nach dem Betrieb mit großer Leistung beendet. RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden. -
Seite 9: Vor Dem Aufstellen
Kaminöfen der Bauart 1 (BA 1) Vor dem Aufstellen Diese dürfen nur mit geschlossener Feuerraumtür betrieben Bodentragfähigkeit werden. Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Unterkonstruktion dem Gewicht des Ofens standhält. unterschiedlichen Länderbestimmungen). Hinweis Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet Veränderungen an der Feuerstätte dürfen nicht vorgenommen... -
Seite 10: Kleine Brennstoffkunde Scheitholz
3. KLEINE BRENNSTOFFKUNDE SCHEITHOLZ Geeignete Brennstoffe und Leistungsregelung Brennstoffmengen Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die elektronische Steuerung Rikatronic. Beachten Sie jedoch bitte Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und Scheitholz geeignet. -
Seite 11: Installation Des Kaminofens
Lt. EnEV sollte die Verbrennungsluftleitung absperrbar Zum fachgerechten Anschließen empfehlen wir original Rauchrohre sein. Die Stellung auf/zu muss eindeutig erkennbar sein. aus dem RIKA Rauchrohrsortiment. Schließen Sie an den Ansaugstutzen entweder ein Rohr Ø125mm (Scheitholz- u. Kombiöfen) oder Ø50mm (Pelletöfen) Anschluss an den Schornstein (Kamin) an und fixieren Sie dieses mit einer Schlauchklemme (nicht... -
Seite 12: Montage Demontage Verkleidung
5. MONTAGE DEMONTAGE VERKLEIDUNG Lösen Sie die Sechskantschrauben und entfernen Sie die Hinweis Seitenverkleidung. Manipulationen am Gerät nur dann vornehmen wenn der Ofen vollständig abgekühlt ist. Hinweis Bei allen Umbautätigkeiten sollten Sie besonders auf Ihre Finger bzw. alle Verkleidungsteile und Ofenanbauteile achten. Wählen Sie weiche Unterlagen, damit Sie Ihre Wohnraumeinrichtung bzw. -
Seite 13: Manuelle Bedienung
Ökoanzünder hängt auch von der Größe und Beschaffenheit Ihres Brennholzes und vom Trocknungsgrad ab. Im Idealfall reicht eine Rippe zum Anzünden. Symbolbild Tipp Die Anzünder können Sie unter der Nummer E15834 bei Ihrem RIKA Ofenfachhändler beziehen. Nullstellung Mittelstellung Anheizstellung Die Anheizstellung darf ausschließlich zum Entzünden der Scheite beim Anheizen oder Nachlegen verwendet werden. -
Seite 14: Richtiges Anheizen
2. Schlichten Sie auf die Holzscheite nun noch weitere Spanhölzer kreuzweise auf und platzieren Sie einen RIKA-Ökoanzünder obenauf. Zur Not kann anstelle des RIKA-Ökoanzünders auch etwas unbeschichtetes Papier auf dem Spanholz platziert werden. 3. Entzünden Sie nun die RIKA-Ökoanzünder (bzw. das nicht beschichtete Papier) und schließen Sie die Feuerraumtür. -
Seite 15: Reinigung Und Wartung
7. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Aschelade entleeren Entleeren Sie die Aschelade regelmäßig. Sie können die Aschelade Hinweis bei geöffneter Feuerraumtür einfach nach vorne herausziehen. Achten darauf, dass Reinigungstätigkeiten (Staubsaugen) rund um den Ofen während des Heizbetriebes nicht in die Verbrennungsluftleitung hineinsaugen. Sie könnten dabei Glutteile heraussaugen –... -
Seite 16: Konvektionsluftöffnungen
Konvektionsluftöffnungen Reinigen der Rauchgaswege Saugen Konvektionsluftöffnungen regelmäßig (1x jährlich) Staubablagerungen frei. Nehmen Sie die Rauchrohre ab, dann den Kaminanschluss Vor Beginn der neuen Heizsaison sollte der Ofen gründlich gereinigt überprüfen und reinigen. Die Ablagerungen von Ruß und Staub im werden, um zu starke Geruchsbelästigung zu vermeiden. Ofen und in den Rauchrohren können abgebürstet und abgesaugt werden. -
Seite 17: Problemfälle Mögliche Lösungen
8. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme, das Fenster Ofen riecht stark und gibt Rauch in den Raum ab verrußt Ursache(n) Ursache(n) Einbrennphase (Inbetriebnahme) Schlechter Kaminzug Ofen ist verstaubt und/oder verschmutzt Feuchtes Holz Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften... -
Seite 19: Garantie
Bedingungen des Importeurs. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Version als allein gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 20 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Tel.: +43 (0)7582/686 - 41, Fax: -43 E-Mail: verkauf@rika.at www.rika.at Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2018 | RIKA Innovative Ofentechnik GmbH...
