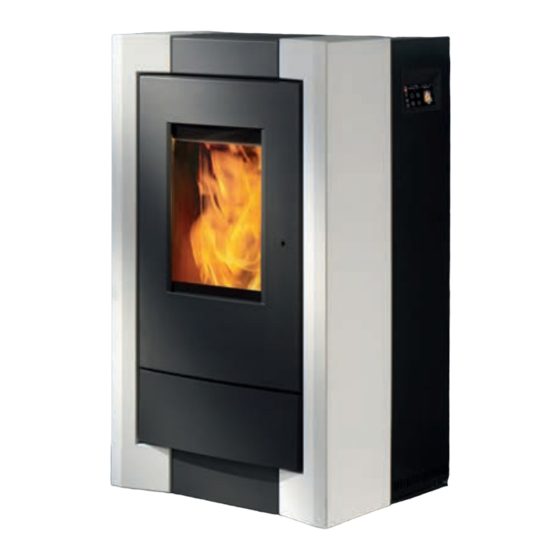

COMO TOUCH
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIKA COMO TOUCH

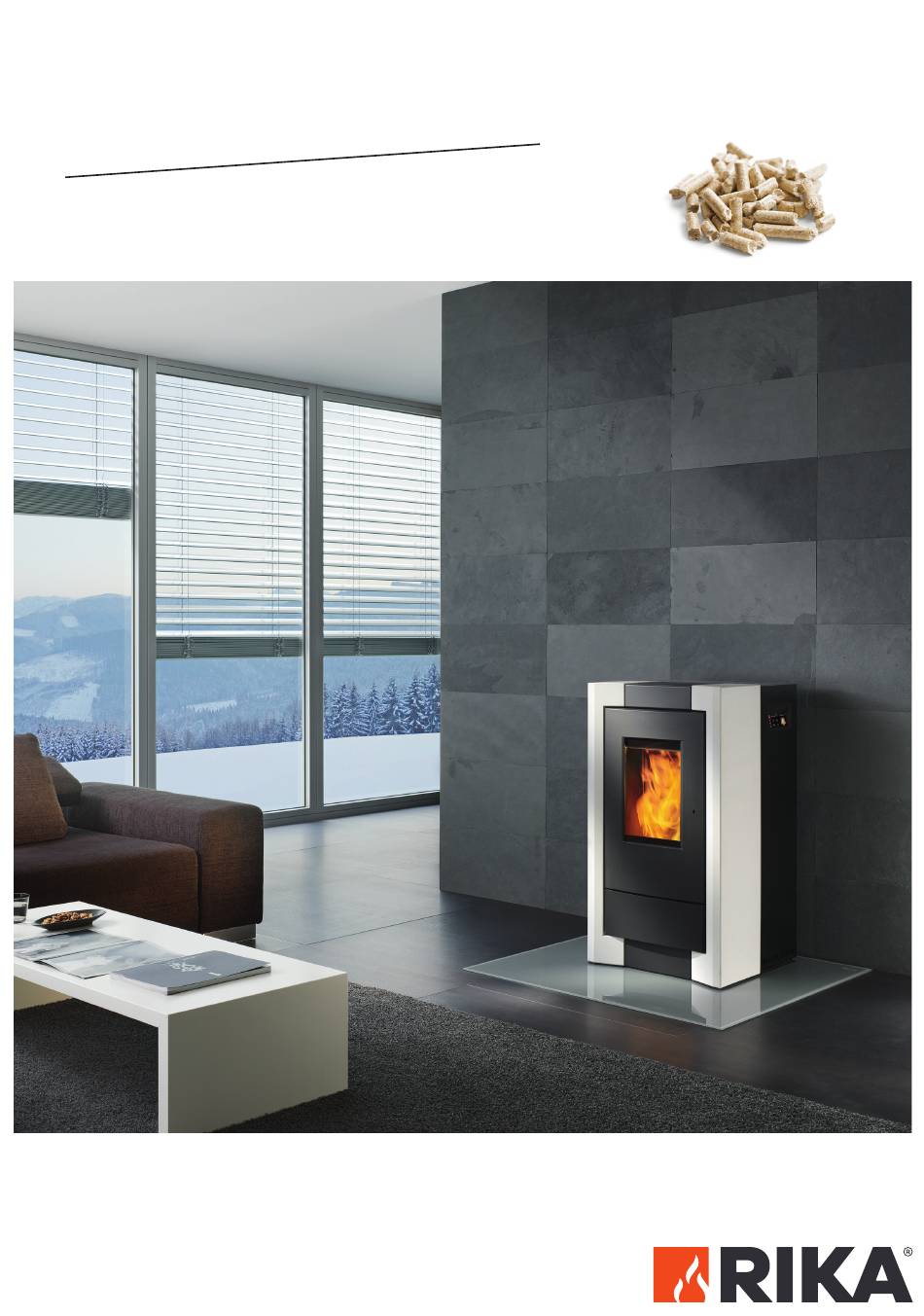

  • Seite 1 COMO TOUCH Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Zufuhr einer externen Verbrennungsluft ������������������������������������������������������������������������������������������������������������������������������������������������12 6. MONTAGE/ DEMONTAGE SEITENVERKLEIDUNG Demontage der vorderen Seitenverkleidung �������������������������������������������������������������������������������������������������������������������������������������������13 Demontage der hinteren Seitenverkleidung �������������������������������������������������������������������������������������������������������������������������������������������13 7. KOMFORTOPTIONEN Raumsensor/Funkraumsensor ����������������������������������������������������������������������������������������������������������������������������������������������������������������14 GSM Control �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������14 Schnittstelle ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������14 Externes Raumthermostat ����������������������������������������������������������������������������������������������������������������������������������������������������������������������14 Externer Anschluss Kabelbrücke ������������������������������������������������������������������������������������������������������������������������������������������������������������14 Option RIKA FIRENET ����������������������������������������������������������������������������������������������������������������������������������������������������������������������14 RIKA VOICE Sprachsteuerung ������������������������������������������������������������������������������������������������������������������������������������������������������������14...
  • Seite 3: Einführung

    8. PFLEGE Öffnen der Feuerraumtür �����������������������������������������������������������������������������������������������������������������������������������������������������������������������15 Brennmulde reinigen - täglich ����������������������������������������������������������������������������������������������������������������������������������������������������������������15 Flammtemperaturfühler reinigen �����������������������������������������������������������������������������������������������������������������������������������������������������������15 Aschelade entleeren ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������15 Türglas reinigen ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������15 Lackierte Flächen reinigen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������15 9. REINIGUNG Konvektionsöffnungen reinigen ��������������������������������������������������������������������������������������������������������������������������������������������������������������16 Luftansaugstutzen reinigen ��������������������������������������������������������������������������������������������������������������������������������������������������������������������16 Pelletbehälter reinigen ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������16 Lager prüfen �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������16 Dichtungen prüfen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������16 Rauchgaszüge reinigen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������16 Rauchgassammelkanal reinigen ��������������������������������������������������������������������������������������������������������������������������������������������������������������17 Rauchrohre reinigen �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17...
  • Seite 4: Ersatzteilübersicht Explosionsdarstellung

    Ersatzteilübersicht Explosionsdarstellung...
  • Seite 6: Ersatzteilübersicht Artikelnummern

    Ersatzteilübersicht Artikelnummern Art.Nr. Bezeichnung Art.Nr. Bezeichnung L01441 Andrückwinkel B16262 Sichtblende Speicherstein rechts L01447 Aschelade 57 *4 Z35182 Gleitlager Di16 3 *1 B16521 Tastendisplay Z35183 Gleitlager Di10 B16574 Touchdisplay steckbar N111586 Sicherheitstemperatur begrenzer Z33807 Befestigungswinkel Seitenverkleidung Z33808 Seitenverkleidung Halter L01503 Behälter hinten L01459 Seitenverkleidung hinten links B16054...
  • Seite 7: Abmessungen

    Abmessungen Daten für Schornsteinfeger Heizleistungsbereich [kW] 2,5 - 9 Raumheizvermögen abhängig von der [m³] 50 - 240 Hausisolierung Brennstoffverbrauch [kg/h] bis 2,1 Pelletbehälterkapazität* [l/kg] 47/~31 Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische Leistungsaufnahme ~ 20 Sicherung 2,5 AT Wirkungsgrad 91,1 CO2-Gehalt 14,3 CO-Emission bez.
  • Seite 8: Wichtige Informationen

    Bestimmungen und Gesetze, sowie die örtlich gültigen Vorschriften und Regeln. Erstes Anheizen RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene Der Ofenkorpus, ebenso diverse Stahl- und Gussteile sowie die Rauchrohre, Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht werden mit einem hitzebeständigen Lack lackiert.
  • Seite 9: Vor Dem Aufstellen

    Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Für Mehrfachbelegung geeignet. (Beachten Sie die unterschiedlichen Bodentragfähigkeit Länderbestimmungen.) Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht des Ofens standhält. Diese dürfen nur mit geschlossener Feuerraumtür betrieben werden. Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür geschlossen zu Veränderungen an der Feuerstätte dürfen nicht vorgenommen werden.
  • Seite 10: Kleine Brennstoffkunde Pellets

    3. KLEINE BRENNSTOFFKUNDE PELLETS Ihr Kaminofen ist ausschließlich für die Verbrennung von Pellets aus Holz in Was sind Pellets? kontrollierter Qualität zugelassen. Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern von Ihrem Pelletofenhändler Holzpellets sind ein genormter Brennstoff. Jeder Hersteller muss sich an bestimmte Auflagen halten, um ein einwandfreies und energieeffizientes Heizen mit den Pellets zu ermöglichen.
  • Seite 11: Technologie Und Sicherheitsfunktionen

    4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Resultat von Elektrische Überstromsicherung jahrelangen Testreihen in Labor und Praxis. Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend. Das Gerät ist mit einer Hauptsicherung (an der Geräterückseite) gegen Überstrom abgesichert. Bedienkomfort Automatischer Reinigungszyklus Die mikroprozessorgesteuerte Verbrennungsregelung optimiert anhand der...
  • Seite 12: Installation Des Kaminofens

    Leitung die Verbrennungsluft von außen zugeführt werden. Lt. EnEV sollte Zum fachgerechten Anschließen empfehlen wir original Rauchrohre aus dem die Verbrennungsluftleitung absperrbar sein. Die Stellung auf/zu muss RIKA Rauchrohrsortiment. eindeutig erkennbar sein. Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Scheitholz- u.
  • Seite 13: Montage/ Demontage Seitenverkleidung

    6. MONTAGE/ DEMONTAGE SEITENVERKLEIDUNG Demontage der hinteren Seitenverkleidung Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Öffnen Sie den Behälterdeckel. Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. Hinweis Bei der Montage/ Demontage keine Gegenstände (Schrauben etc.) in den Pelletbehälter fallen lassen –...
  • Seite 14: Komfortoptionen

    Kombi- und Pelletöfen mit Touchdisplay ab Version V2.26 in Kombination mit RIKA FIRENET-Modul und Amazon Alexa Mit RIKA VOICE steuern Sie Ihren RIKA Ofen einfach mit Sprachbefehlen. Ein- oder ausschalten, Betriebsmodi wechseln oder die gewünschte Heizleistung oder Raumtemperatur einstellen: ein kurzer Satz reicht aus!
  • Seite 15: Pflege

    8. PFLEGE Die Häufigkeit, mit der Ihr Pelletofen zu reinigen ist, sowie Wartungsintervalle Flammtemperaturfühler reinigen hängen von dem von Ihnen verwendeten Brennstoff ab. Hoher Feuchtigkeitsgehalt, Asche, Staub und Späne können die notwendigen Wartungsintervalle mehr als Befreien Sie den Flammtemperaturfühler in regelmäßigen Abständen von verdoppeln.
  • Seite 16: Reinigung

    9. REINIGUNG Rauchgaszüge reinigen Tipp Ihr RIKA Fachhändler berät Sie gerne und kann einen Wartungs-Service Der Rauchgassammelkanal befindet sich im unteren Bereich des Brennraumes, anbieten. die Rauchgaszüge neben dem Feuerraum. Entfernen Konvektionsrippen durch leichtes Anheben. Abhängig vom Pelletverbrauch erscheint in regelmäßigen Intervallen eine Konvektionsrippen sind lediglich eingehängt.
  • Seite 17: Rauchgassammelkanal Reinigen

    Rauchrohre reinigen Reinigen Sie nun die linken und rechten Rauchgaszüge an der Feuerraumseite mit der mitgelieferten Bürste. (1 x jährlich) Nehmen Sie die Rauchrohre ab, dann den Kaminanschluss überprüfen und reinigen. Die Ablagerungen von Ruß und Staub im Ofen und in den Rauchrohren können abgebürstet und abgesaugt werden.
  • Seite 18: Problemfälle - Mögliche Lösungen

    10. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme. Pellets häufen sich in der Rauchgasaustritt während der Heizphase. Feuermulde an, Fenster verrußt. Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen...
  • Seite 19: Anleitung Zum Inbetriebnahmeprotokoll

    Inbetriebnahmeprotokoll werden Schneckenstopfer oft durch die Verwendung nicht geprüfter Pellets RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Micheldorf, Austria. hervorgerufen, Gerätefehlfunktionen entstehen durch mangelnde Reinigung und Wartung. Elektrische Peripherie / Zubehör Durch eine gründliche Einweisung können viele Reklamationen vermieden In der elektrischen Peripherie ist wichtig, dass die Anschlussdose werden.
  • Seite 20 Gerät ausgeschaltet übergeben Garantiebedingungen erläutert Die Fa. RIKA Innovative Ofentechnik GesmbH, 4563 Micheldorf, Müllerviertel 20, bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung.
  • Seite 21: Garantie

    Stand 03.04.2018 Elektro-Entsorgung und Recycling Die Firma RIKA Innovative Ofentechnik GmbH hat sich zum Ziel gesetzt, dass ihre Produkte über den gesamten Produktlebenszyklus umweltfreundlich sind. Wir fühlen uns auch über das Produktlebensende hinaus diesem Ziel verpflichtet. Durch die Umsetzung der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) und anderer lokaler Regularien unterstützen wir den Aufbau von Rücknahme- und Recycling-Systemen.
  • Seite 24 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Satz- und Tel.: +43 (0)7582/686 - 41, Fax: -43 Druckfehler vorbehalten verkauf@rika.at www.rika.at © 2020 | RIKA Innovative Ofentechnik GmbH...
