RIB IDRO C 27/1B Kurze Gebrauchsanweisung Seite 11

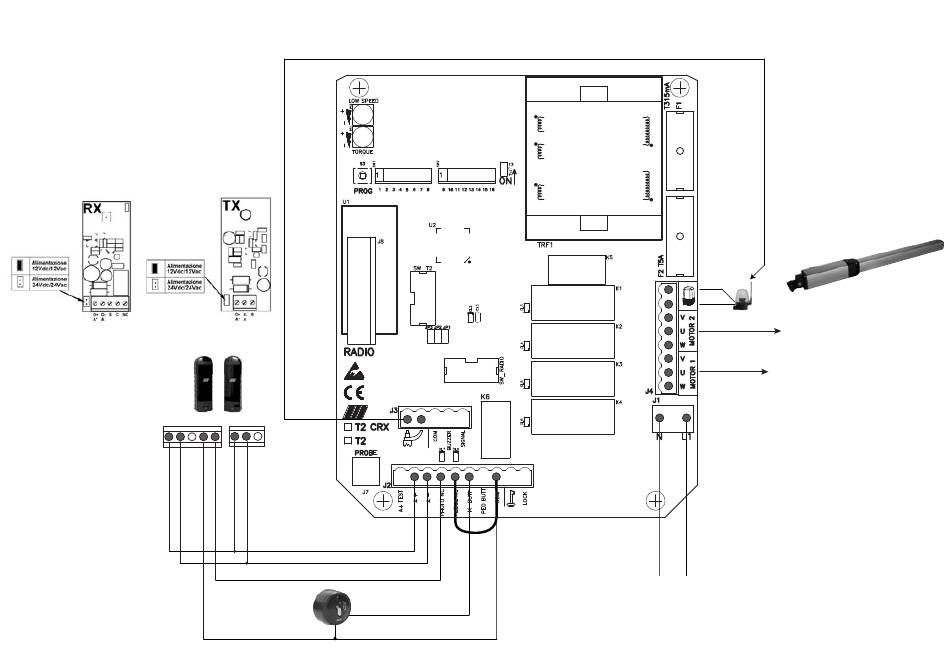

KURZE GEBRAUCHSANWEISUNG FÜR IDRO C 27/1B MIT T2-CRX
ANTENNE – Ein koaxiales Kabel RG58 verwenden
A* A Die Polarität der MOTOR 2
Lichtschranken-Stromversorgung
MOTOR, DER ZUERST SCHLIESST
beachten
KONDENSATOR ZWISCHEN V2 und W2 anschließen
MOTOR 1
MOTOR DER ZUERST ÖFFNET
KONDENSATOR ZWISCHEN V1 und W1 anschließen
AERIAL
A* A S C NC A* A S
24Vdc
für die
COM-EDGE
STROMVERSORGUNG
ÜBERBRÜCKEN
DES ZUBEHÖRS
LICHTSCHRANKEN
STROMVERSORGUNG
230V 50-60Hz
K BUTTON
COM
