Voorbereiding
1. Plaats de verwarmer in zijn verpakking
plat op de grond waarbij de pijlen op
de onderkant van de verpakking naar
boven wijzen.
2. Voetjes zijn geplaatst op de
standaardpositie (X Positie) en kunnen
verplaatst worden naar de buitenpositie
(Y Positie) indien nodig. (Afb. 1a en
Afb. 1b). NB: Het herpositioneren van
de voetjes kan vereist zijn afhankelijk
van de vloerindeling (bijv. vervangen.
van een installatie).
Zet de verwarmer op de voetjes alvorens
de verpakking te verwijderen.
ZORG ERVOOR DAT DE VERWARMER NIET
OP DE BEHUIZING VAN DE SENSOR VOOR DE
KAMERTEMPERATUUR STEUNT (Afb. 1b)
Verwijder de verpakking op de juiste manier.
Lees deze instructies zorgvuldig door
alvorens verder te gaan met de installatie.
3. Zorg ervoor dat de verwarmer stabiel staat alvorens de schroeven te verwijderen die
het onderste rooster op zijn plaats houden. (Afb. 2) Zet het onderste rooster opzij en
let op de scherpe randen tijdens het vastpakken.
4. Verwijder de twee schroeven die het voorpaneel op zijn plaats houden aan de onderkant
van de verwarmer (Afb. 3). Zet na het verwijderen voorzichtig opzij om beschadiging te
voorkomen.
OPGELET - Bewaar de schroeven goed voor het terugplaatsen. Gebruik, als ze kwijt zijn
M4 x 10 Tritapschroeven. BELANGRIJK - Gebruik het buitenste bovenpaneel of de
afscherming aan de achterkant niet op de verwarmer op te tillen.
42

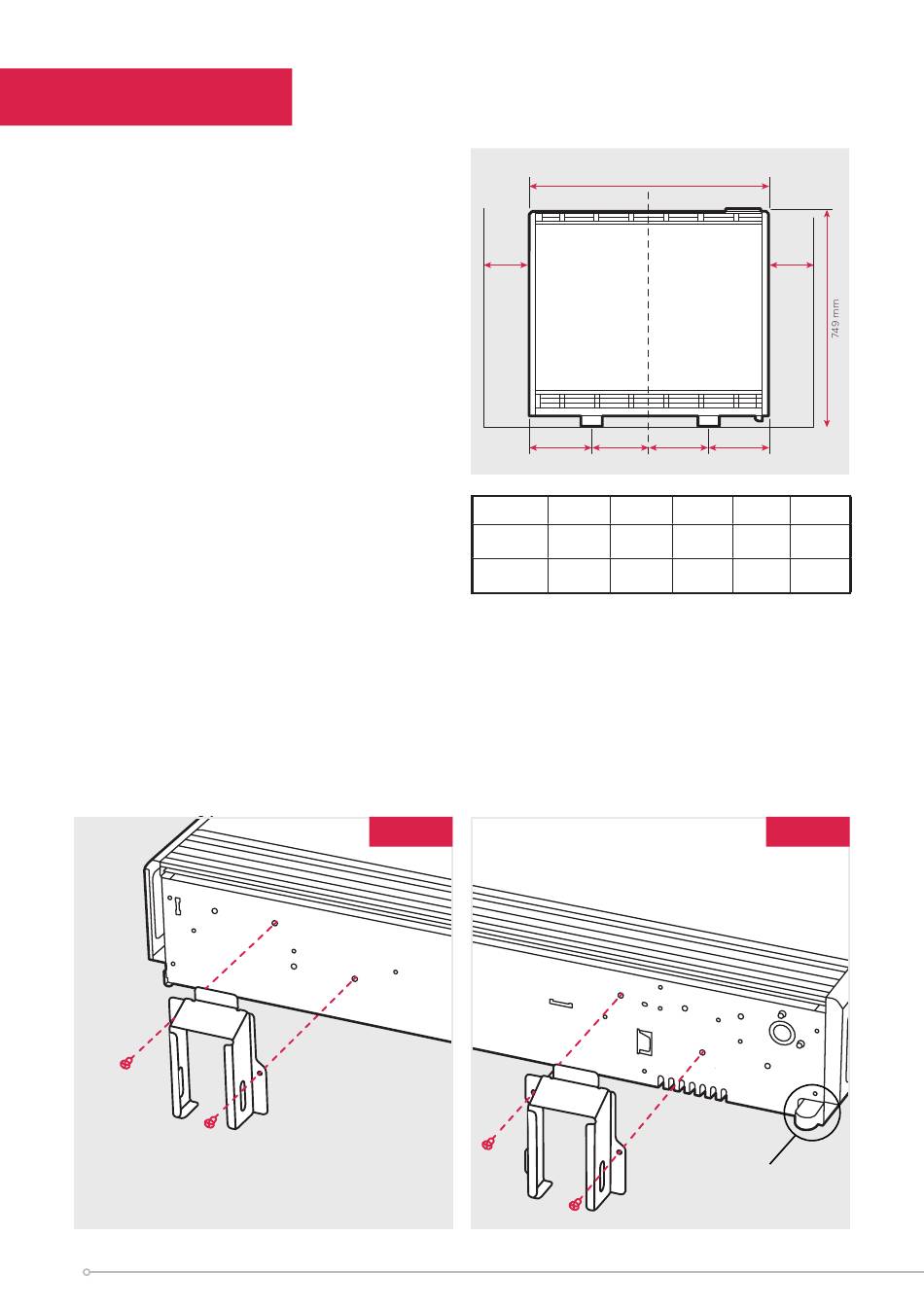

Afb. 1a
Y
X
W
150 mm
(min)
A B
Modellen XLE050 XLE070 XLE100 XLE125
Voetpositie
167/124 167/185
1 'A/B'
Voetpositie
93/198 93/259
2 'A/B'
150 mm
(min)
B A
XLE150
167/246 160/314 160/375
93/320 100/374 100/435
Afb. 1b
X
Y
Behuizing van
de ruimtesensor
