imacon Flextight Progression Anwenderhandbuch Seite 127

1.
3.

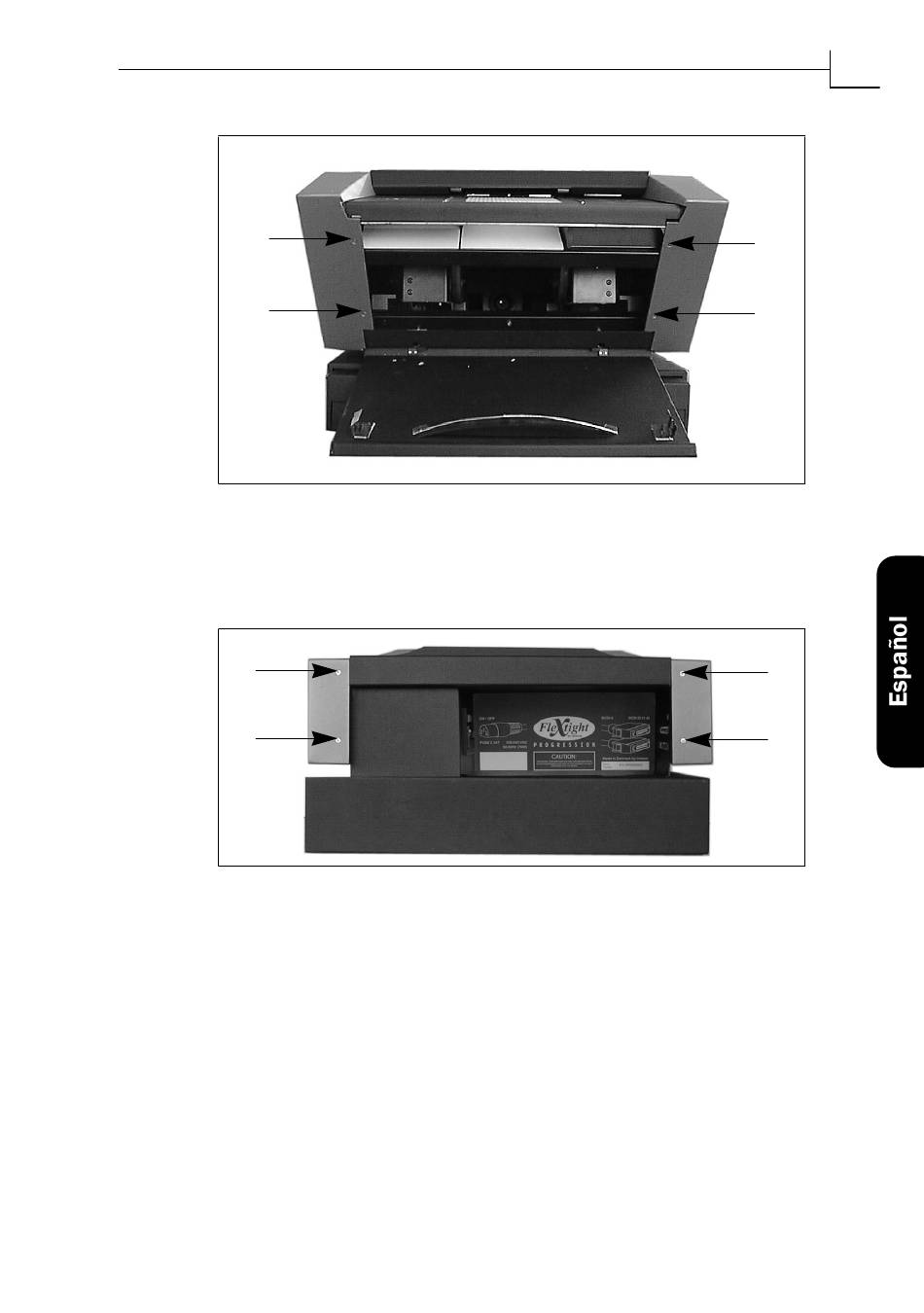

Figura 10: Tornillos frontales que sujetan los paneles laterales.
4. Retire los cuatro tornillos allen que sujetan las caras posteriores de
los paneles laterales situados detr‡s del esc‡ner. As' se soltar‡n los
paneles laterales del esc‡ner. Deje los tornillos y paneles a un lado.
1.
3.
Figura 11: Tornillos posteriores que sujetan los paneles laterales.
5. Retire los tres tornillos allen indicados en la Þgura 12 y se liberar‡
el panel reßectante. Retire el panel opaco. Vaya con cuidado de no
rayar o dejar huellas sobre el reßector.
Imacon Flextight Progression Manual de instrucciones
Manual de hardware - Flextight Progression
Cambio de los tubos luminosos
35
2.
4.
2.
4.
