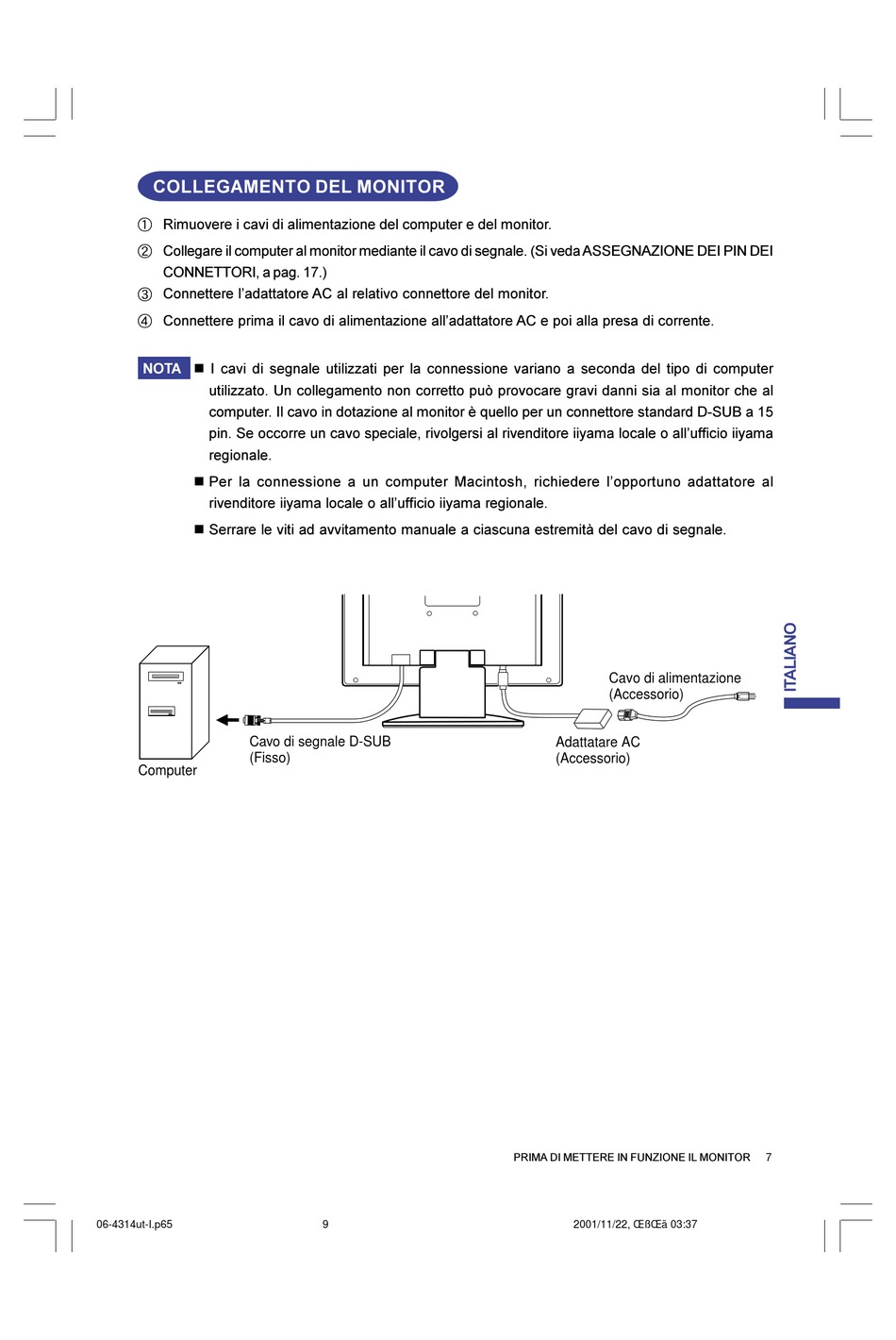

COLLEGAMENTO DEL MONITOR

A Rimuovere i cavi di alimentazione del computer e del monitor.
B Collegare il computer al monitor mediante il cavo di segnale. (Si veda ASSEGNAZIONE DEI PIN DEI
CONNETTORI, a pag. 17.)
C Connettere l'adattatore AC al relativo connettore del monitor.
D Connettere prima il cavo di alimentazione all'adattatore AC e poi alla presa di corrente.
n I cavi di segnale utilizzati per la connessione variano a seconda del tipo di computer
NOTA
utilizzato. Un collegamento non corretto può provocare gravi danni sia al monitor che al
computer. Il cavo in dotazione al monitor è quello per un connettore standard D-SUB a 15
pin. Se occorre un cavo speciale, rivolgersi al rivenditore iiyama locale o all'ufficio iiyama
regionale.
n Per la connessione a un computer Macintosh, richiedere l'opportuno adattatore al
rivenditore iiyama locale o all'ufficio iiyama regionale.
n Serrare le viti ad avvitamento manuale a ciascuna estremità del cavo di segnale.
Cavo di segnale D-SUB
(Fisso)
Computer
06-4314ut-I.p65 9
Cavo di alimentazione
(Accessorio)
Adattatare AC
(Accessorio)
