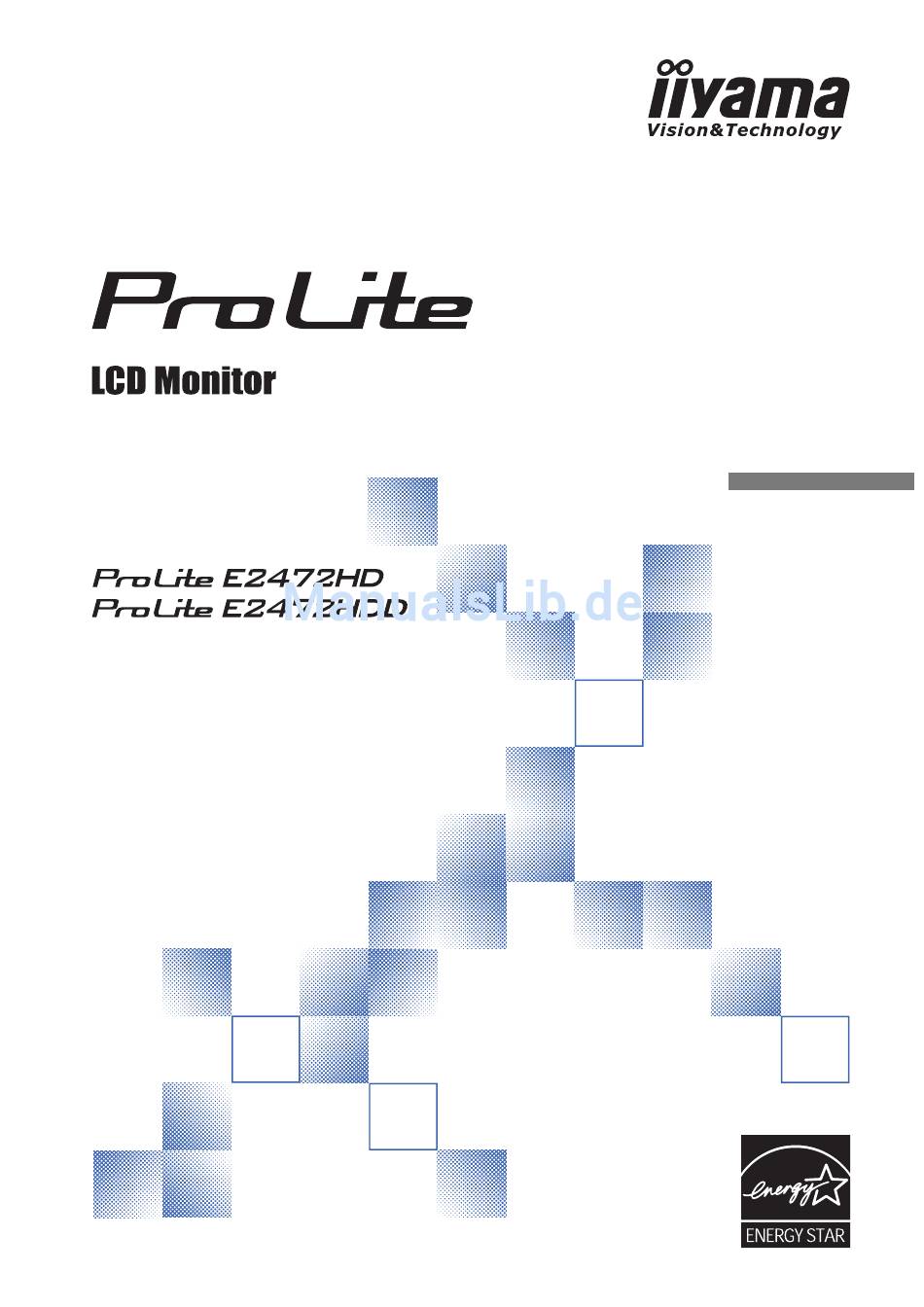

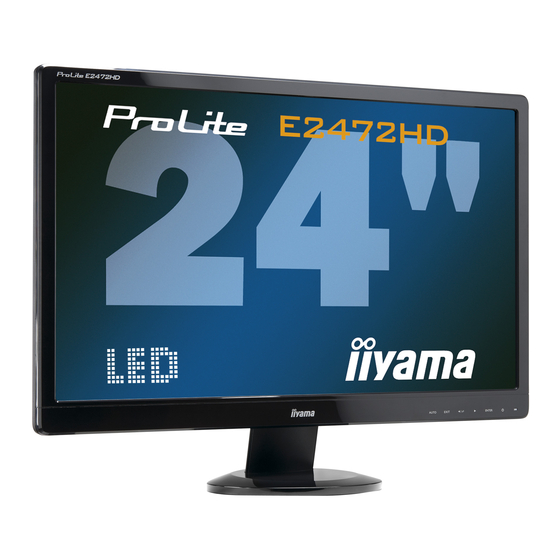

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Wir empfehlen, dass sie
einige Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie zum
ersten Mal den iiyama TFT-Monitor anbringen
und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite E2472HD
Inhaltszusammenfassung für iiyama ProLite E2472HD
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN : ProLite E2472HDD ........22 ABMESSUNGEN ................23 KONFORMES TIMING ............... 23 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. -
Seite 5: Umgebungsbedingungen
VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen. -
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus. Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Service-Mitte in Deutschland für einen Ersatz der Hintergrundbeleuchtung, wenn der Bildschirm schwarz ist, flackert oder nicht leuchtet. Versuchen Sie niemals, die Hintergrundbeleuchtung selber auszuwechseln. -
Seite 7: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 8: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 9: Funktionselemente Und Anschlüsse
Kabellhalter 24-poliger DVI-D Anschluss (DVI-D) HDMI-Anschluss (HDMI)* Sie können Menüelemente übergehen und eine Einstellungsskala. Nur bei ProLite E2472HD verfügbar. <Audio Ausgang> Der Monitor hat keine Lautsprecher, wenn Sie ein Ton hören wollen müssen sie externe Lautsprecher oder ein Kopfhörer anschliessen. -
Seite 10: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 11: Computer-Einstellung
Siehe Seite 23, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista/7 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista/7 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 12: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 23 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 15. D r ü c k e n S i e a u f d i e Ta s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . -
Seite 13: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Setup Nur für analogen Eingang Auto Adjust Einstellungselement Problem / Option Zu drückende Taste Auto Setup * H. / V. Position, Pixeluhr und Phase automatisch Direct Auto Adjust anpassen. Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 16. - Seite 14 Geometrie Nur für analogen Eingang Geometry Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position Zu weit rechts H. Position V. Position Zu weit unten V. Position Zu weit oben Zu eng Pixeluhr Zu weit Pixel Clock Phase Zur Korrektur von fl...
- Seite 15 Sprache Language Einstellungselement Problem / Option Zu drückende Taste Español Spanisch English Englisch Français Französisch Nederlands Holländisch Sprache Japanisch Deutsch Deutsch Language Italiano Italienisch Vereinfachtes Chinesisch Russisch Polski Polnisch Abruf Recall Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Alle Einstellungen Nein Recall All...
- Seite 16 Voll Ganzfl ächige Darstellung. Anzeigemodus Full Format Max. Vergrößerung unter Beibehaltung des original Display Mode Aspect Seitenverhältnisses. Erhöhte Antwortzeit. Typische Antwortzeit. Iiyama Logo wird beim Einschalten angezeigt. Start logo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. MONITOR BEDIENEN...
- Seite 17 HINWEIS Sie können Stumm ein- oder ausschalten, indem Sie wiederholt auf die Taste drücken. * Verfügbar nur beim ProLite E2472HD und Anschluss über HDMI. Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen. ECO Modus : Drücken Sie auf die -Taste, wenn das Menü...
-
Seite 18: Bildschirmeinstellungen
Bild nicht in den Anzeigebereich passt, nachdem Sie Auto Setup durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http:// www.iiyama.com) erhalten können. - Seite 19 Drücken Sie auf die Auto-Taste. (Auto Setup) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. Stellen Sie die V.Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.
- Seite 20 Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. NOTE Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 21: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 22: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. -
Seite 23: Informationen Zum Recycling
Problem Abhilfe Kein Ton. Erhöhen Sie die Lautstärke.. Stummschaltung ist AUS. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 24: Anhang
ANHANG TECHNISCHE DATEN : ProLite E2472HD Grösse-Kategorie 24" LCD- System a-Si TFT Active Matrix Fläche Grösse Diagonal: 24" (61cm) Lochabstand 0,277mm H × 0,277mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : 80 Grad (Typisch) -
Seite 25: Technische Daten : Prolite E2472Hdd
TECHNISCHE DATEN : ProLite E2472HDD Grösse-Kategorie 24" a-Si TFT Active Matrix LCD- System Fläche Grösse Diagonal: 24" (61cm) Lochabstand 0,277mm H × 0,277mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : 80 Grad (Typisch) Reaktionszeit 5ms (Typisch), 2ms (Grau zum Grau) Anzeigefarben... -
Seite 26: Abmessungen
ABMESSUNGEN 570,0mm/22,4" 39,0mm/1,5" 533,5mm/21,0" KONFORMES TIMING PC Signal Horizontale Vertikale Dot Clock Videomodus Frequenz Frequenz 31.469kHz 59.940Hz 25.175MHz 640×480 37.500kHz 75.000Hz 31.500MHz 37.879kHz 60.317Hz 40.000MHz SVGA 800×600 46.875kHz 75.000Hz 49.500MHz 48.363kHz 60.004Hz 65.000MHz 1024×768 60.023kHz 75.029Hz 78.750MHz VESA 63.981kHz 60.020Hz 108.000MHz SXGA 1280×1024...
