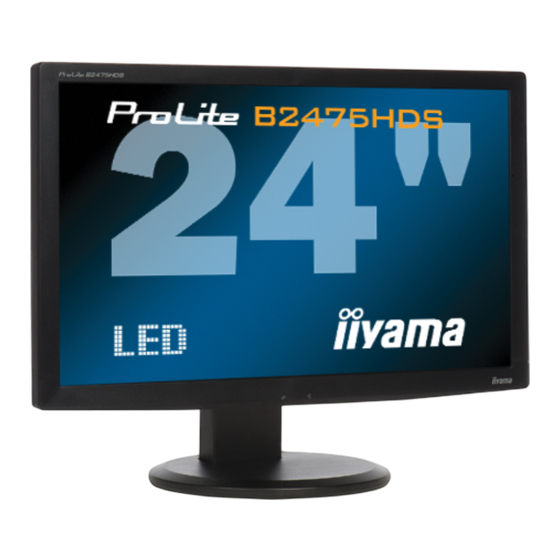

B2475hds; e2475hds
Vorschau ausblenden Andere Handbücher für Prolite:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das erste
Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama Prolite

Inhaltszusammenfassung für iiyama Prolite

  • Seite 1 Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

  • Seite 2: Erklärung Der Ce-Konformität

    Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com.  Änderungsrechte vorbehalten.  Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.  Als ENERGY STAR ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht.

  • Seite 3: Inhaltsverzeichnis

    REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ..............4 INSTALLATION DES MONITORFUSSES : ProLite B2475HDS ...5 INSTALLATION DES MONITORFUSSES : ProLite E2475HDS ...6 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2475HDS ..7 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2475HDS ..8 MONITOR ANSCHLIESSEN : ProLite B2475HDS ......9...

  • Seite 5: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
  • Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.

  • Seite 7: Besondere Hinweise Zu Lcd-Monitoren

    Gerät für einen längeren Zeitraum aus.  Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Service-Mitte i n D e u t s c h l a n d f ü r e i n e n E r s a t z d e r H i n t e r g r u n d b e l e u c h t u n g , w e n n d e r Bildschirm schwarz ist, flackert oder nicht leuchtet.

  • Seite 8: Vor Der Bedienung Des Monitors

     Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

  • Seite 9: Installation Des Monitorfusses : Prolite B2475Hds

    INSTALLATION DES MONITORFUSSES : ProLite B2475HDS  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann ACHTUNG es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 10: Installation Des Monitorfusses : Prolite E2475Hds

    INSTALLATION DES MONITORFUSSES : ProLite E2475HDS  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann ACHTUNG es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 11: Funktionselemente Und Anschlüsse : Prolite B2475Hds

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2475HDS <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke-Taste (+/ Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO) Lautsprecher Audioanschluss ( 15-poliger D-SUB Mini-Anschluss (D-SUB) 24-poliger DVI-D Anschluss (DVI)

  • Seite 12: Funktionselemente Und Anschlüsse : Prolite E2475Hds

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2475HDS <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke-Taste (+/ Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO) Lautsprecher Audioanschluss ( 15-poliger D-SUB Mini-Anschluss (D-SUB) 24-poliger DVI-D Anschluss (DVI)

  • Seite 13: Monitor Anschliessen : Prolite B2475Hds

    Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.  Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.  Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest.

  • Seite 14: Monitor Anschliessen : Prolite E2475Hds

    Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.  Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.  Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest.

  • Seite 15: Computer-Einstellung

    Siehe Seite 29, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.  Windows 95/98/2000/Me/XP/Vista/7 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista/7 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird.

  • Seite 16: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite B2475Hds

    Finger einzuklemmen.  Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. Fuss DREHUNG DES PANELS : ProLite B2475HDS A Stellen sie den LCD-Bildschirm auf die maximale Höhe ein. B Drehen Sie das Panel um 90° .

  • Seite 17: Monitor Bedienen

    MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 29 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 20. A D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n .

  • Seite 18: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Leuchtkraft Leuchtkraft Luminance Kontrast Helligkeit Öko i-Style Color Standard Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast Contrast Zu intensiv Zu dunkel Helligkeit * Brightness Zu hell Normal Mode1 Geringe Helligkeit. Öko Direct Mode2 Geringere Helligkeit als im Spar Mode1. Mode3 Geringere Helligkeit als im Spar Mode2.
  • Seite 19 Bildeinrichtung Bildeinrichtung Image Setup Takt Phase H-Position V-Position Aspect Full Einstellungselement Problem / Option Zu drückende Taste Zu eng Takt* Zu weit Clock Zur Korrektur von fl immerndem Text Phase* Phase oder fl immernden Zeilen Zu weit links H-Position* H.Position Zu weit rechts Zu weit unten V-Position*...
  • Seite 20 Farbtemp. Farbtemp. Color Temp. Gamma Mode1 Farbtemp. Warm Anwender R Anwender G Anwender B Einstellungselement Problem / Option Zu drückende Taste Mode1 Normal Gamma erhöhter kontrast Mode2 Gamma Mode3 reduzierte kontrast Rötliches Weiß Warm Normal Gelbliches Weiß Kühl Bläuliches Weiß Farbtemp.

  • Seite 21: Osd-Einstellung

    OSD-Einstellung OSD-Einstellungen OSD Setup H-Position V-Position OSD-Auszeit Sprache Deutsch Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H-Position H.Position OSD zu weit rechts OSD zu weit unten V-Position V.Position OSD zu weit oben Sie können die Anzeigezeit für das OSD-Menü OSD-Auszeit Timeout auf 5 bis 60 Sekunden einstellen.
  • Seite 22 Extra Extra Others Zurücksetzen Signaleingang Auto HDMI audio LINE IN Mode3 Information Eingang : D-SUB Auflösung : 1920(H) 1080(V) H-Frequenz : 68KHz V-Frequenz : 60Hz Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Zurücksetzen Reset Nein Zurück zum Menü.
  • Seite 23 Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.  Volumen : Drücken Sie auf die + -Taste, wenn das Menü nicht angezeigt wird. Einstellungselement Problem / Option Zu drückende Taste Zu leise Volumen Volume Zu laut ...

  • Seite 24: Bildschirmeinstellungen

    Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten.
  • Seite 25 C Drücken Sie auf die -Taste für ungefähr 2 Sekunden sich betätigen und halten. (Autom. Anpassung) D Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom.
  • Seite 26 G Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren.  Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte F und G , da Takt in diesem Fall evtl.

  • Seite 27: Energieverwaltung

    ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.

  • Seite 28: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 29: Informationen Zum Recycling

     Das Audiokabel ist richtig angeschlossen. H Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 25...

  • Seite 30: Anhang

    ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite B2475HDS Grösse-Kategorie 24" LCD- System a-Si TFT Active Matrix Fläche Grösse Diagonal: 23,6" (59,9cm) Lochabstand 0,2715mm H × 0,2715mm V Helligkeit 300cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden...

  • Seite 31: Technische Daten : Prolite E2475Hds

    TECHNISCHE DATEN : ProLite E2475HDS Grösse-Kategorie 24" LCD- a-Si TFT Active Matrix System Fläche Grösse Diagonal: 23,6" (59,9cm) Lochabstand 0,2715mm H × 0,2715mm V Helligkeit 300cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch)

  • Seite 32: Abmessungen : Prolite B2475Hds

    ABMESSUNGEN : ProLite B2475HDS 566,0mm/22,3” 51,0mm/2,0” 523,5mm/20,6” ) : Maximale Werte ABMESSUNGEN : ProLite E2475HDS 566,0mm/22,3” 51,0mm/2,0” 523,5mm/20,6” 243,0mm/9,5” 28 ANHANG...

  • Seite 33: Konformes Timing

    KONFORMES TIMING Dot Clock Horizontal- Vertikal- Video Mode Frequenz Frequenz 25,175MHz 31,469kHz 59,940Hz 31,500MHz 37,500kHz 75,000Hz 640 × 480 31,500MHz 37,861kHz 72,809Hz 36,000MHz 35,156kHz 56,250Hz 40,000MHz 37,879kHz 60,317Hz SVGA 800 × 600 49,500MHz 46,875kHz 75,000Hz 50,000MHz 48,077kHz 72,188Hz 48,363kHz 60,004Hz 65,000MHz VESA 1024 ×...
