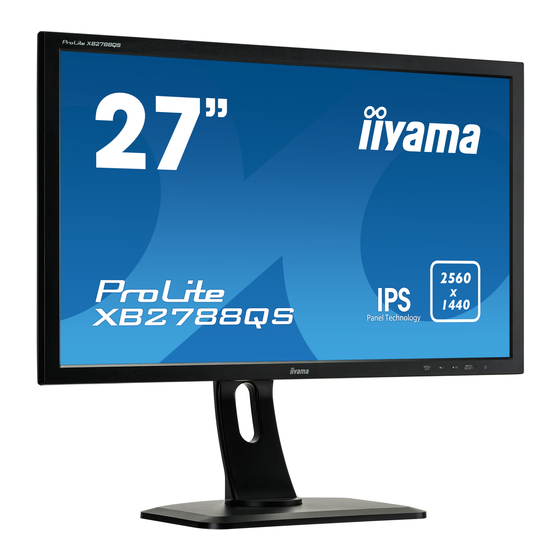

iiyama ProLite Bedienungsanleitung

Xb2788qs; x2788qs
Vorschau ausblenden Andere Handbücher für ProLite:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

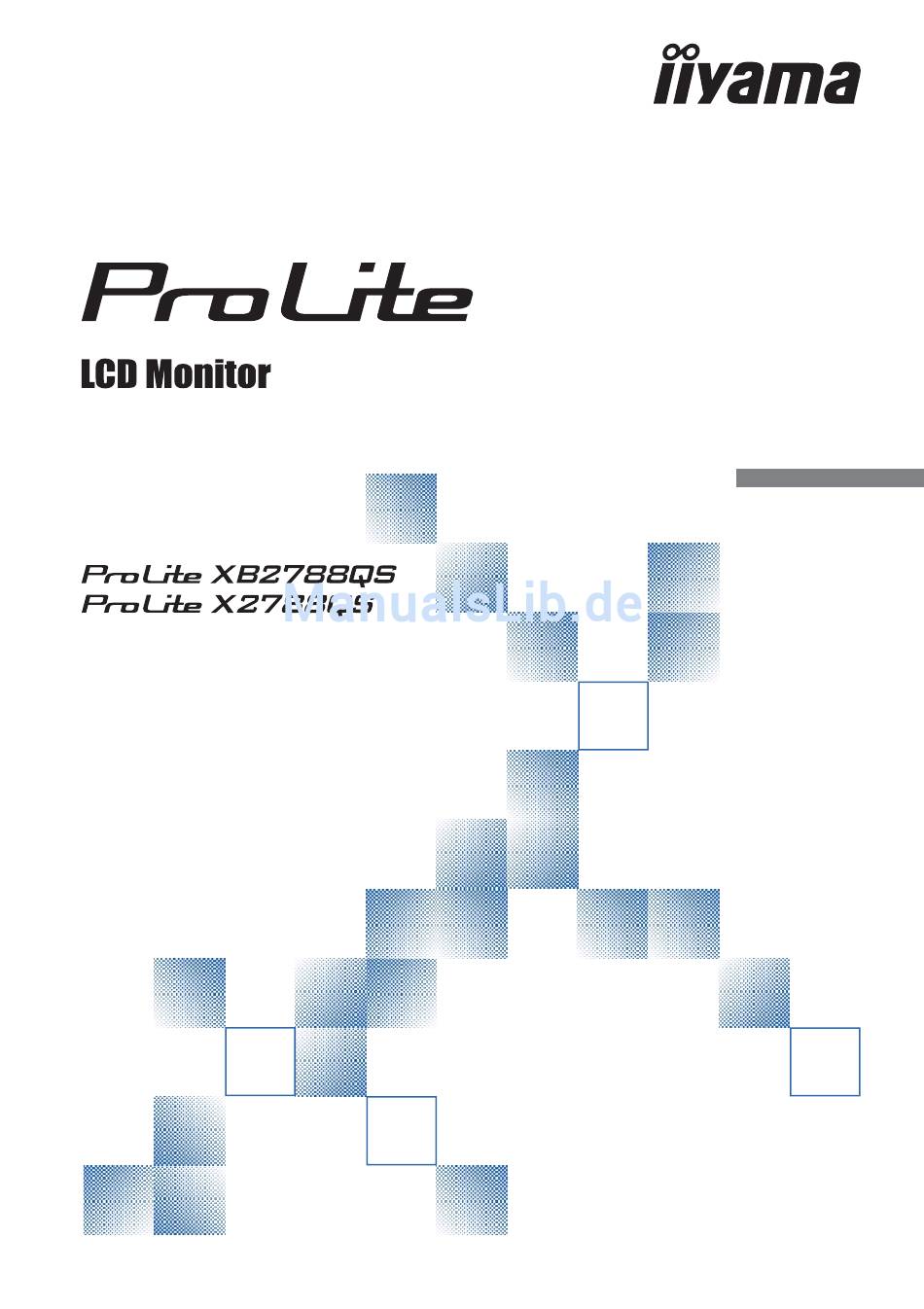

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama ProLite

Inhaltszusammenfassung für iiyama ProLite

  • Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.

  • Seite 2: Erklärung Der Ce-Konformität

    Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2788Q Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln.

  • Seite 3: Inhaltsverzeichnis

    VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 WAND- DECKENMONTAGE ............5 INSTALLATION DES MONITORFUSSES : ProLite XB2788QS ..6 INSTALLATION DES MONITORFUSSES : ProLite X2788QS ..7 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XB2788QS ..8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite X2788QS ..9 MONITOR ANSCHLIESSEN : ProLite XB2788QS .......10...

  • Seite 5: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
  • Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.

  • Seite 7: Besondere Hinweise Zu Lcd-Monitoren

    BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal:  Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren HINWEIS Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.

  • Seite 8: Vor Der Bedienung Des Monitors

     Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

  • Seite 9: Wand- Deckenmontage

    WAND- DECKENMONTAGE ACHTUNG  Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.  Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt.

  • Seite 10: Installation Des Monitorfusses : Prolite Xb2788Qs

    INSTALLATION DES MONITORFUSSES : ProLite XB2788QS  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 11: Installation Des Monitorfusses : Prolite X2788Qs

    INSTALLATION DES MONITORFUSSES : ProLite X2788QS  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.

  • Seite 12: Funktionselemente Und Anschlüsse : Prolite Xb2788Qs

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XB2788QS <Frontseite> <Rückseite> Ein/Aus-Schalter ( Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Eingangs / Auswahl -Taste (INPUT/SELECT)* Heraufscrollen / Audio Anpassungen-Taste ( Nach unten scrollen / i-Style Mode-Taste ( / i )* Menü -Taste (MENU/EXIT) Lautsprecher Schlüsselloch für Sicherheitsschloss...

  • Seite 13: Funktionselemente Und Anschlüsse : Prolite X2788Qs

    FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite X2788QS <Frontseite> <Rückseite> Ein/Aus-Schalter ( Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Eingangs / Auswahl -Taste (INPUT/SELECT)* Heraufscrollen / Audio Anpassungen-Taste ( Nach unten scrollen / i-Style Mode-Taste ( / i )* Menü -Taste (MENU/EXIT) Lautsprecher Schlüsselloch für Sicherheitsschloss...

  • Seite 14: Monitor Anschliessen : Prolite Xb2788Qs

    * Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI- Eingang anschließen wollen.

  • Seite 15: Monitor Anschliessen : Prolite X2788Qs

    * Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI- Eingang anschließen wollen.

  • Seite 16: Computer-Einstellung

    Siehe Seite 27, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite XB2788QS  Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus.

  • Seite 17: Ansichtwinkel Einstellen : Prolite X2788Qs

    ANSICHTWINKEL EINSTELLEN : ProLite X2788QS  Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen.  Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. 3° 20°...

  • Seite 18: Monitor Bedienen

    MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S27) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen.

  • Seite 19: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Signalwahl Direct Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den DVI. HDMI Wählen Sie den HDMI. DisplayPort Wählen Sie den DisplayPort. Signalwahl Input Select Die Signaleingänge werden auf Aktivität AUTO durchsucht. Der erste aktive Eingang wird dargestellt.
  • Seite 20 Bilde Picture Einstellungselement Problem / Option Zu drückende Taste Zu dunkel Helligkeit * Brightness Zu hell Zu matt Kontrast * Contrast Zu intensiv Sie können die Bildqualität von 0 bis 100 (unscharf bis scharf) einstellen.Drücken Sie auf die Taste um die Bildqualität der Reihe nach zu ändern. Schärfe Drücken Sie auf die Taste , um die Bildqualität in...
  • Seite 21 Audio Direct Audio Einstellungselement Problem / Option Zu drückende Taste Lautstärke Zu leise Volume Zu laut Stellen Sie den Ton vorubergehend ab. Stummschaltung Direct Bringen Sie das Klangvolumen zum Mute vorhergehenden Niveau zuruck. Line-In Wählen Sie den Line-In Eingang. Audio Eingang * HDMI Wählen Sie den HDMI Eingang.
  • Seite 22 Farbe * Color Einstellungselement Problem / Option Zu drückende Taste Rötliches Weiss Warm Warm Grünlish Weiss Normal Normal Kalt Cool Bläuliches Weiss Zu schwach Benutzereinstellung Grün User Color Zu stark Blau Einstellungen über die Farbtemperatur sind aktiv, i-Style Color ist inaktiv. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet.

  • Seite 23: Osd Einstellungen

    Sprache Language Einstellungselement Problem / Option Zu drückende Taste English Englisch Česky Tschechisch Französisch Русский Français Russisch Sprache Deutsch Deutsch Japanisch Language Nederlands Holländisch Vereinfachter Chinesisch Polski Polnisch Traditioneller Chinesisch Italiano Italienisch OSD Einstellungen OSD Settings Einstellungselement Problem / Option Zu drückende Taste H.

  • Seite 24: Einrichtung

    Die FreeSync Funktion auf HDMI ist ausgeschaltet. Iiyama Logo wird beim Einschalten angezeigt. Startlogo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. Die Power LED Anzeige ist eingeschalten. Die Power LED Anzeige ist ausgeschalten. HINWEIS Wenn sie die Power LED Anzeige stört, schalten sie diese aus.
  • Seite 25 ● Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste MENU, und INPUT für ca. 5 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste MENU und für ca.

  • Seite 26: Energieverwaltung

    ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.

  • Seite 27: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 28: Informationen Zum Recycling

     Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 24 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING...

  • Seite 29: Anhang

    ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite XB2788QS Grösse-Kategorie 27" Panel-technologie IPS Panel-technologie Grösse Diagonal: 27" (68,5cm) Lochabstand 0,233mm H × 0,233mm V LCD- Helligkeit 350cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden...

  • Seite 30: Technische Daten : Prolite X2788Qs

    TECHNISCHE DATEN : ProLite X2788QS Grösse-Kategorie 27" Panel-technologie IPS Panel-technologie Grösse Diagonal: 27" (68,5cm) Lochabstand 0,233mm H × 0,233mm V LCD- Helligkeit 350cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch)

  • Seite 31: Abmessungen : Prolite Xb2788Qs

    ABMESSUNGEN : ProLite XB2788QS 643,5mm/25,3” 54,5mm/2,1” 599,5mm/23,6” 300,0mm/11,8” ) : Maximale Werte * Vorstehender Abschnitt (e) nicht inbegriff en. ABMESSUNGEN : ProLite X2788QS 643,5mm/25,3” 54,5mm/2,1” 599,5mm/23,6” 270,0mm/10,6” * Vorstehender Abschnitt (e) nicht inbegriff en. ANHANG 27...

  • Seite 32: Konformes Timing

    KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,879kHz 60,317Hz 40,000MHz SVGA 800 × 600 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz 1024 × 768 60,023kHz 75,029Hz 78,750MHz VESA 63,981kHz 60,020Hz 108,000MHz SXGA...
