Netzteil installieren

1. Schieben Sie das neue Netzteil in das Gerät, bis die Freigabevorrichtung hörbar einrastet. Siehe
Abbildung 10.
2. Verbinden Sie das Stromkabel mit dem Netzteil, und verbinden Sie das andere Ende mit der Stromquelle.
3. Sichern Sie das Kabel mit dem Kabelbinder.
4. Stellen Sie sicher, dass die Netzteil-LED leuchtet.
Hinweis: Wenn Sie ein neues Netzteil einbauen, lassen Sie dem System einige Sekunden Zeit, um das Netzteil zu
erkennen und seinen Status zu ermitteln. Die Statusanzeige des Netzteils wechselt auf grün, um darüber zu
informieren, dass das Netzteil ordnungsgemäß funktioniert (siehe

Blende entfernen

Wenn Sie auf Lüfter zugreifen oder die Blende aus irgendeinem anderen Grund entfernen müssen, beachten Sie
Abbildung 11, und führen Sie die folgenden Schritte durch:
1. Verwenden Sie den Schlüssel, um die Blende zu öffnen, sollte sie verriegelt sein (Erklärung 1).
2. Drücken Sie die Freigabevorrichtung an der linken Seite der Blende nach oben, und ziehen Sie die Blende
aus der linken Seite des Gehäuses vorsichtig heraus (Erklärung 2).
3. Schieben Sie die Blende nach links, um sie von der rechten Seite des Gehäuses zu lösen (Erklärungen 2
und 3).

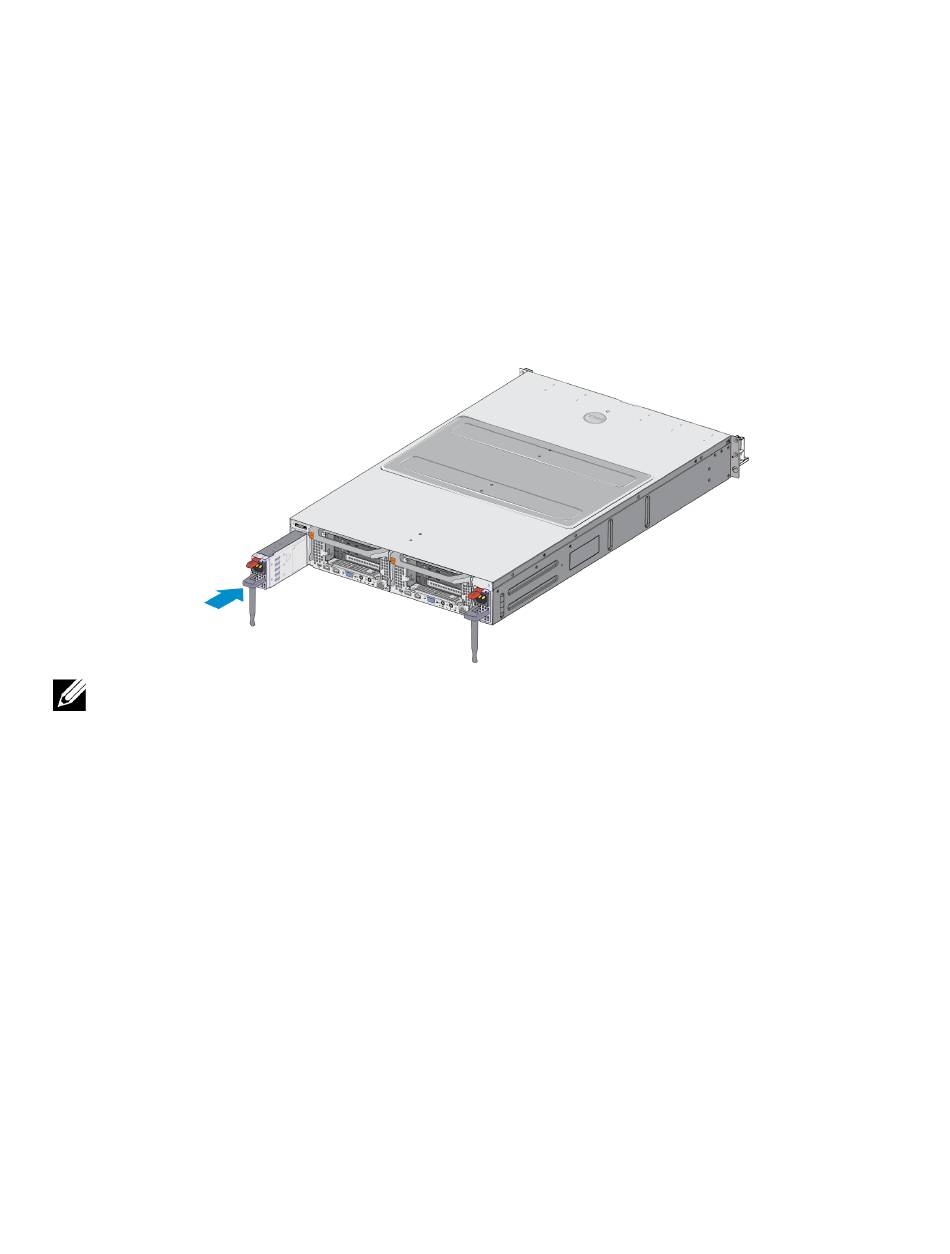

Abbildung 10: Netzteil installieren
