Abb. 10
Setzen Sie den Mantel des Kabels un-
terhalb der Platine ab und führen Sie
nur die Anschlusskabel durch die Öff-
nungen in der Platine nach oben.
Beim 24V-Gerät muss das Verbindungskabel zwischen Deckel und Platine einge-
steckt sein.

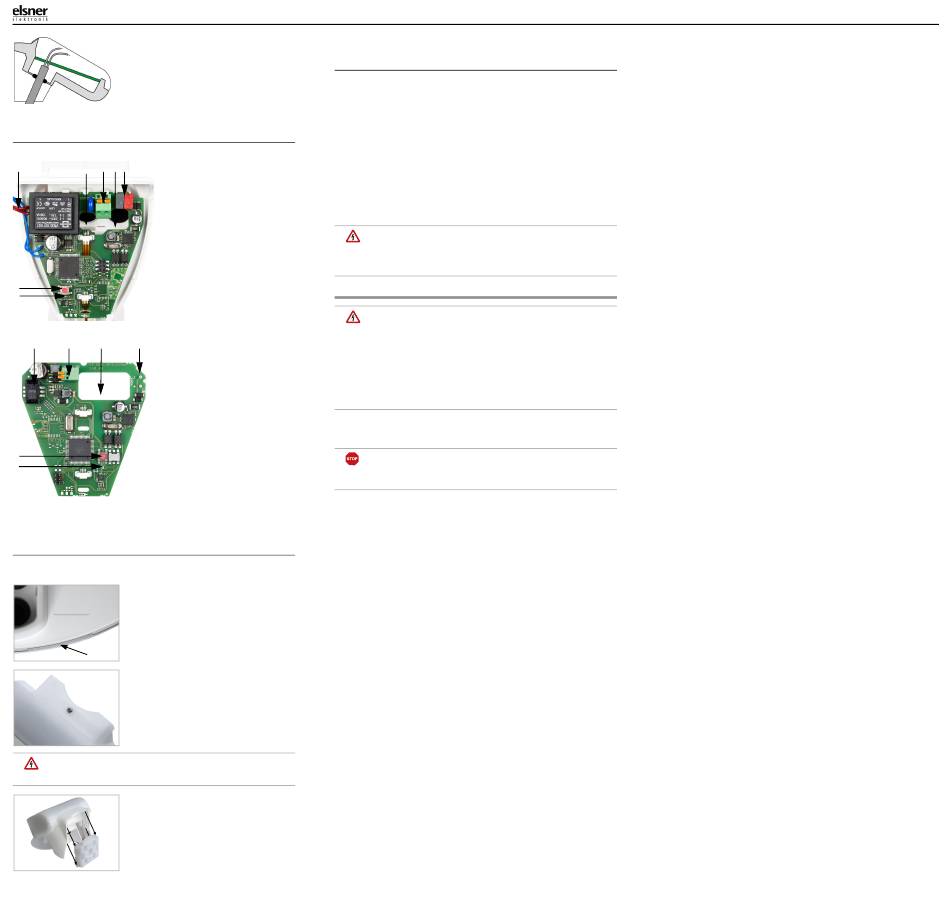

2.3.4. Aufbau der Platine
230 V AC-Modell
1 2 3 4 5 Abb. 11
1 Kabelverbindung zum
Niederschlagssensor im
Gehäusedeckel
2 Öffnung für Kabel Span-
nungsversorgung
3 Federkraftklemme Span-
nungsversorgung (230 V
AC), geeignet für Massiv-
leiter bis 1,5 mm² oder
feindrahtige Leiter
4 Öffnung für Bus-Leitung
5 KNX-Klemme +/-
6 Programmier-Taster zum
6
Einlernen des Geräts
7
7 Programmier-LED
24 V DC-Modell
1 2 3 4 Abb. 12
1 Steckplatz für Kabelver-
bindung zum Nieder-
schlagssensor im Gehäu-
sedeckel
2 Federkraftklemme
Spannungsversorgung
(12...40 V DC, 12...28 V
AC). Für Massivleiter bis
1,5 mm² oder feindrahti-
ge Leiter.
Klemmenbelegung po-
lungs-unabhängig (+/-
5
oder -/+)
6 3 Öffnung für Kabel Span-
nungsversorgung und
Bus-Leitung
4 Steckplatz KNX-Klemme
+/-
5 Programmier-Taster zum
Einlernen des Geräts
6 Programmier-LED
2.3.5. Anbringen des Geräts
Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der
Deckel muss rechts und links mit einem deutlichen „Klick" einrasten.
Abb. 13
Prüfen Sie ob Deckel und Unterteil
richtig verrastet sind! Die Abbildung
zeigt das geschlossene Gehäuse von
unten.
Raste
Abb. 14
Verschrauben Sie beim 230 V-Modell
den
Deckel mit dem Unterteil, um ein un-
befugtes oder versehentliches Öffnen
zu verhindern.
GEFAHR!
Lebensgefahr durch elektrische Spannung beim 230 V-Gerät!
• Der Deckel muss im Betrieb verschraubt sein.
Abb. 15
Schieben Sie das Gehäuse von oben
in den montierten Halter. Die Zapfen
des Halters müssen dabei in den
Schienen des Gehäuses einrasten.
Zum Abnehmen lässt sich das Gerät nach oben gegen den Widerstand der Rasten
wieder aus dem Halter herausziehen.
2.4. Hinweise zur Montage und Inbetriebnahme
Öffnen Sie das Gerät nicht, wenn Wasser (Regen) eindringen kann: Schon wenige
Tropfen könnten die Elektronik beschädigen.
Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung des
Sensors oder mit ihm verbundener elektronischer Geräte führen.
Der Windmesswert und somit auch alle Wind-Schaltausgänge können erst 60 Se-
kunden nach Anlegen der Versorgungsspannung ausgegeben werden.
Nach dem Anlegen der Hilfsspannung befindet sich das Gerät einige Sekunden
lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den
Bus empfangen oder gesendet werden.
Adressierung des Geräts am Bus
Das Gerät wird mit der Bus-Adresse 15.15.250 ausgeliefert. Eine andere Adresse
kann in der ETS durch Überschreiben der Adresse 15.15.250 programmiert werden
oder über den Programmier-Taster auf der Platine im Gehäuseinnern eingelernt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
• Beim 230 V-Modell darf die Bus-Adressierung über den Programm-
Taster nur von einer Elektrofachkraft durchgeführt werden.
• Beim Drücken des Tasters keine Bauteile auf der Platine berühren.
3. Wartung
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Beim Kontakt mit spannungsführenden Teilen im Gerät (z. B. auch
durch einen Wasserstrahl) besteht bei 230 V-Geräten die Gefahr eines
Stromschlags.
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen (z. B. fahren Fenster/Markise wenn beim
Reingen Regen-/Windalarm ausgelöst wurde).
• Gerät zur Wartung und Reinigung immer vom Strom trennen
(z. B. Sicherung ausschalten/entfernen).
Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung geprüft und bei
Bedarf gereinigt werden. Bei starker Verschmutzung kann die Funktion des Sen-
sors eingeschränkt werden.
ACHTUNG
Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse
eindringt.
• Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen.
