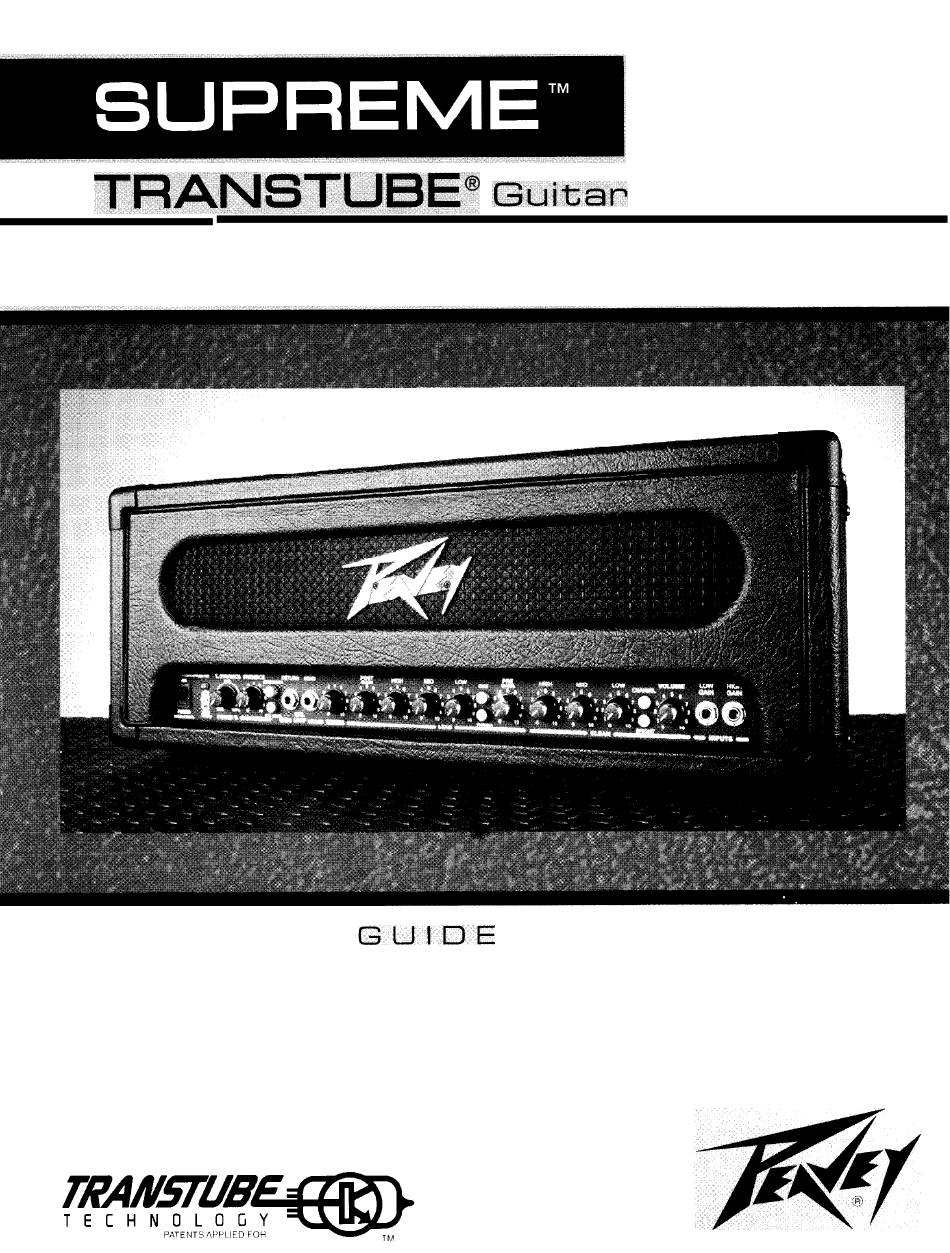

- Seite 1 O P E R A T I N G GLHDE...
- Seite 2 Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
- Seite 3 Congratulations on your purchase of the all new Supreme TM TransTube@ Series. This amp represents years of research on vacuum tube emulation, resulting in a totally new Supreme. The preamp has been rede- signed, using patent-applied for technology that redefines tubelike distortion and harmonic generation in solid-state amps.
- Seite 4 EFFECTS SEND (8) Output for supplying signals to external low-level effects or signal processing equipment. REVERB LEVEL (9) Controls the overall reverb level. POST GAIN (10) Controls the overall volume level of the Lead channel. The final level adjustment should be made after the desired sound has been achieved.
-
Seite 5: Impedance Selector Switch
(+or -) or until the noise is minimized. NOTE: Should the noise problem continue, consult your Authorized Peavey Dealer, the Peavey Factory, or a qualified service technician. THE GROUND SWITCH IS NOT FUNCTIONAL ON 220/240 VOLT MODELS. -
Seite 6: Specifications
SPECIFICATIONS Rated Power & Load: Preamp High Gain Input: Preamp Output: Power specs measured with Impedance: High-Z, 1 M ohm Load Impedance: 1 K ohm or T. Dynamics @ 10% Nominal Input Level: -14 dBV, greater 100 W RMS into 16, 8, or 200 mV RMS Nominal Output Level: 0 dBV, 4 ohms... -
Seite 7: Tone Settings
HIGH GAIN VOICING LEAD SWITCH PUSH INPUT LOGIC THRASH RETURN SEND RESONANCE SWITCH CLEAN IMPEDANCE SWITCH P O W E R m, - - L O O P - HI~VI’RB “OUT” JAZZ MEDIUM DISTORTION... - Seite 8 A fin de aumentar sun mas el rendimiento del amplificador Supreme, se utiliza un transformador adaptador de impedancias para producir una potencia de 100 watts en 16, 8 6 4 ohms; asimismo, un circuit0 de efectos controlable por conmutador de pedal le otorga mayor flexibilidad.
- Seite 9 REVERB LEVEL (Nivel de reverberation) (9) POST GAIN (Control de ganancia posterior del preamplificador) (10) obtenido el sonido deseado. LOW, MID, & HIGH EQ (Ecualizador de frecuencias graves, medias, y agudas) (11,15) Controles de tono pasivo que regulan las frecuencias graves, medias, y agudas del canal “lead” (solista) o “clean”, respectivamente.
- Seite 10 Tablero Trasero: EXTERNAL SPEAKER JACKS (Enchufes hembra de altavoz externo) (21) Se suministra para la conexion de bafles externos. La impedancia minima del altavoz externo es de 8 ohms (4 ohms de impedancia total). IMPEDANCE SELECTOR SWITCH (Interruptor del selector de impedancia) (22) Se usa para seleccionar la impedancia adecuada para la(s) caja(s) de altavoces.
- Seite 11 Felicitations pour votre achat du Supreme TM TransTube@ nouvelle serie. Cet amplificateur, entierement novateur, est le fruit d’annees de recherche sur I’emulation de tube a vide. La nouvelle conception du preamplificateur s’appuie sur une technologie (brevet en instance) qui redefinit la distorsion de type tube et...
- Seite 12 REVERB LEVEL (Niveau de reverberation) (9) POST GAIN (10) Commande le volume general du canal “Lead”. Le reglage final de niveau doit etre effectue apres avoir obtenu la sonorite dosiree a I’aide des autres reglages. LOW, MID, & HIGH EQ (egalisation graves, moyennes et aigu&) (11, 15) canaux “Lead”...
- Seite 13 Panneau Arriere: EXTERNAL SPEAKER JACKS (Prises pour haut-parleur externe) (21) Sortie pour branchement d’une enceinte de haut-parleur separee. Impedance de haut- parleur externe minimale : 8 ohms (impedance totale de 4 ohms). IMPEDANCE SELECTOR SWITCH (Interrupteur de selection d’impedance) (22) Sert a selectionner I’impedance appropriee pour la ou les enceintes de haut-parleurs.
-
Seite 14: Effects Level Switch (Effects-Pegelschalter)
Siehe Diagramm der Frontplatte im englischen Teil des Handbuchs. Wir begluckwunschen Sie zum Erwerb dieses Verstarkers aus der neuen SupremeTM Serie. Der neue Supreme ist das Ergebnis langjahriger Forschungsarbeit auf dem Gebiet der Hochvakuumrohrenemulation. Dieser Vorverstarker wurde unter Zuhilfenahme einer zum Patent angemeldeten Technologie konstruiert, die Der neue T.-Dynamik-Schaltungsaufbau - der such fur mehrere Patente angemeldet wurde - erzeugt das... - Seite 15 POST GAIN (10) Regelt die Gesamtlautstarke das “Lead”-Kanal. Die endgiiltige Lautstarkeeinstellung sollte erst dann vorgenommen werden, wenn der gewunschte Klang erreicht ist. LOW, MID, & HIGH EQ (Tiefen, Mittleren und htihen-equalizerregler) (11,15) Hierbei handelt es sich urn passive Klangregler, die tiefe, mittlere und hohe Frequenzen entsprechend regeln fur das “Lead”- und “Clean”-Kanals.
-
Seite 16: Impedance Selector Switch (Impedanz-Wahlschalter)
EXTERNAL SPEAKER JACKS (Buchsen fur externe lautsprecher) (21) Lautsprecher betragt 8 Ohm (4 Ohm Gesamtimpedanz). IMPEDANCE SELECTOR SWITCH (Impedanz-Wahlschalter) (22) Dient zur Wahl der passenden lmpedanz fur den oder die Lautsprecher. Wenn zwei Lautsprecherboxen gleicher Impedanz eingesetzt werden, muf3 der Schalter auf den halben Wert eingestellt werden (d.h. ftir zwei 16-Ohm-Boxen auf 8 Ohm oder fur zwei 8-Ohm-Boxen auf 4 Ohm). - Seite 17 For further information on other Peavey products, ask your Authorized Peavey Dealer for the appropriate Peavey catalog/publication: Bass Guitars Guitars Bass Amplification Guitar Amplification Sound Reinforcement Enclosures Microphones Keyboards Lighting Mixers, Powered/Non-Powered Accessories/Cables Effects Processors The Peavey Beat’” Monitor@ Magazine Key Issues’”...
- Seite 18 PEAVEY 90-DAY LIMITED WARRANTY ON TUBES AND METERS If this product contains tubes or meters, Peavey warrants the tubes or meters contained in the product to be free from defects in material and workmanship for a period of ninety (90) days from date of purchase; PROVIDED, however, that this limited warranty is extended only to the original retail purchaser and is also hereinafter set forth.
-
Seite 19: Important Safety Instructions
The user should not attempt to service this equipment. All service work should be done by a qualified service technician. This product should be used only with a cart or stand that is recommended by Peavey Electronics. Exposure to extremely high noise levels may cause a permanent hearing loss. Individuals vary considerably in susceptibility to noise induced hearing loss, but nearly everyone will lose some hearing if exposed to sufficiently intense noise for a sufficient time. - Seite 20 Features and specifications subject to change without notice. Peavey Electronics Corporation 711 A Street / Meridian, MS 39301 / U.S.A. / (601) 483-5365 / Fax 486-1278 Printed in U.S.A. l/96 01996...
