Funktionsablauf
Die Geräte können in den entspre-
chenden Betriebsarten zur Lufter-
wärmung bzw. Luftumwälzung
(nicht ELT 3-2) genutzt werden.
Die Geräte ELT 3-2 können aus-
schließlich in 2 Heizstufen (2,2
oder 3,2 kW) betrieben werden.
Sie verfügen über einen 3-stufigen
Betriebsschalter mit den
Funktionen;
Heizen (I) / Aus (0) / Heizen (II).
Die Geräte ELT 10-6 und ELT 18-9
können in drei Heiz- und einer
Lüfterstufe betrieben werden. Sie
verfügen über einen 5-stufigen Be-
triebsschalter mit den Funktionen;
Aus (0) / Lüften (1) / Heizen (2-4).
Um eine konstante Raumtempera-
tur zu gewährleisten, können alle
Geräte mit einem steckerfertigen
Raumthermostat (Zubehör) betrie-
ben werden.
Der Thermostat schaltet bei Errei-
chen der eingestellten Wunsch-
temperatur den Heizbetrieb aus
und bei Unterschreiten der einge-
stellten Temperatur wieder ein.
ACHTUNG
!
Nach Abschalten der Geräte
über den Betriebsschalter oder
durch den Raumthermostaten
läuft der Zuluftventilator zur
Abkühlung der Heizwiderstän-
de eine gewisse Zeit nach und
schaltet dann selbsttätig aus.
HINWEIS
Für einen optimalen Betrieb
sollten die Geräte nicht über
25 °C Umgebungstemperatur
betrieben werden.

Inbetriebnahme

Mit der Bedienung und Überwa-
chung der Geräte ist eine Person
zu beauftragen, die über den
entsprechenden Umgang mit dem
Gerät ausreichend belehrt wurde.
Die Geräte dürfen ausschließlich
auf den Standfüßen in ihrer be-
stimmungsgemäßen waagerechten
Position betrieben werden.

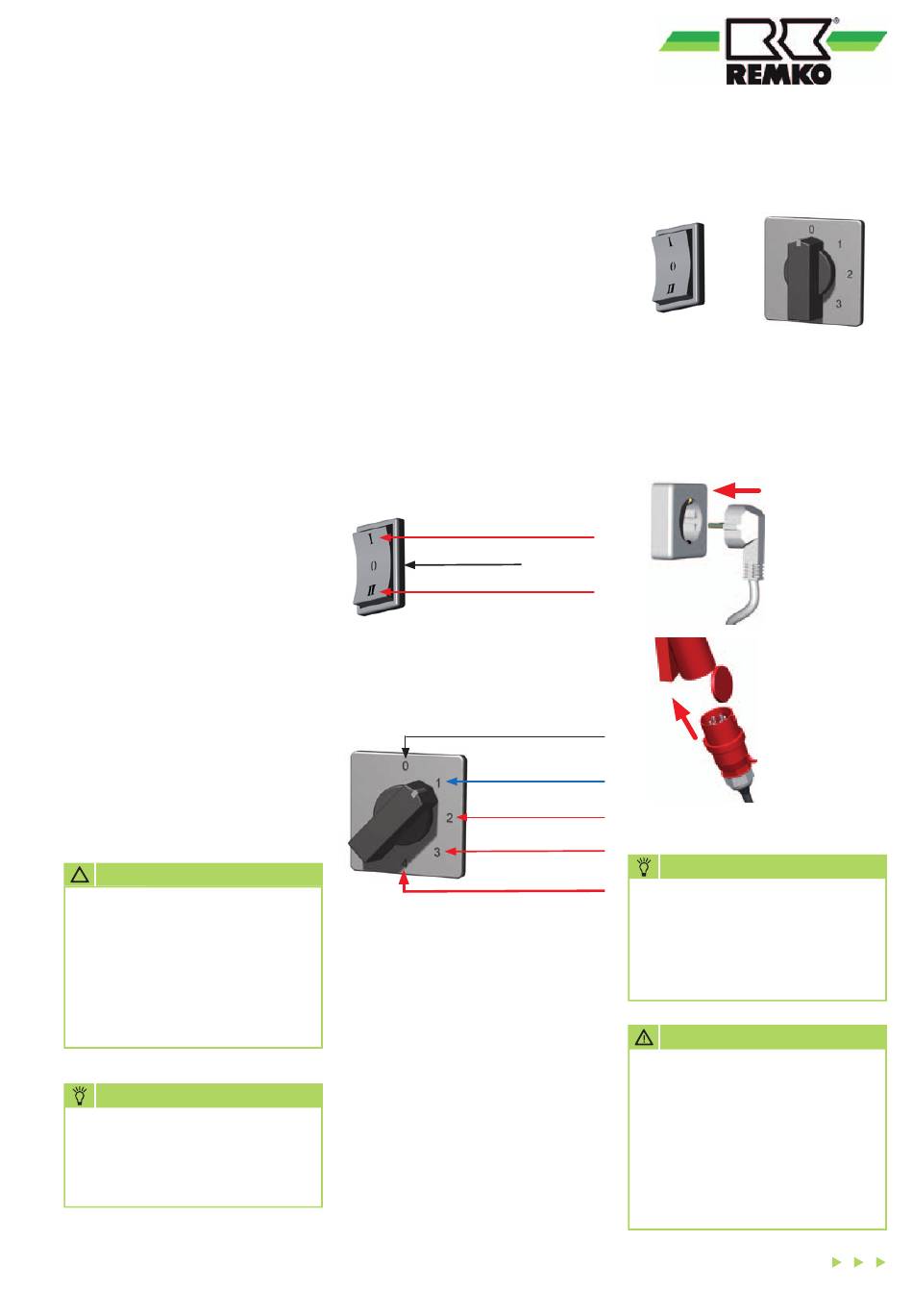

Die Geräte sind mit folgenden
Betriebsschaltern ausgerüstet:
Betriebsschalter ELT 3-2
Heizen 1. Stufe; 2,2 kW
Aus
Heizen 2. Stufe; 3,2 kW
Betriebsschalter
ELT 10-6 und ELT 18-9
1. Die bauseitige Netzspannung
und ausreichende Absicherung
für den eingesetzten Gerätetyp
überprüfen.
Spannungsversorgungen:
ELT 3-2
230V/1~/50 Hz
ELT 10-6
400/3~N/50 Hz
ELT 18-9
400/3~N/50 Hz
2. Den Betriebsschalter in Stellung
„0" (Aus) schalten.
ELT 3-2
3. Den Netzstecker des Gerätes mit
einer ordnungsgemäß installier-
ten Netzsteckdose verbinden.
Aus
Lüften
1. Heizstufe
2. Heizstufe
HINWEIS
3. Heizstufe
Der Elektroanschluss der Gerä-
te muss nach VDE 0100 § 55
an einen besonderen Speise-
punkt mit Fehlerstromschutz-
schalter erfolgen.
ACHTUNG
Verlängerungen des Anschluss-
kabels dürfen nur durch autori-
siertes Elektro-Fachpersonal
unter Beachtung von Geräte-
leistung, Kabellänge und
Berücksichtigung der örtlichen
Verwendung ausgeführt wer-
den.
ELT 10-6 / 18-9
ELT 3-2
ELT 10-6
ELT 18-9
