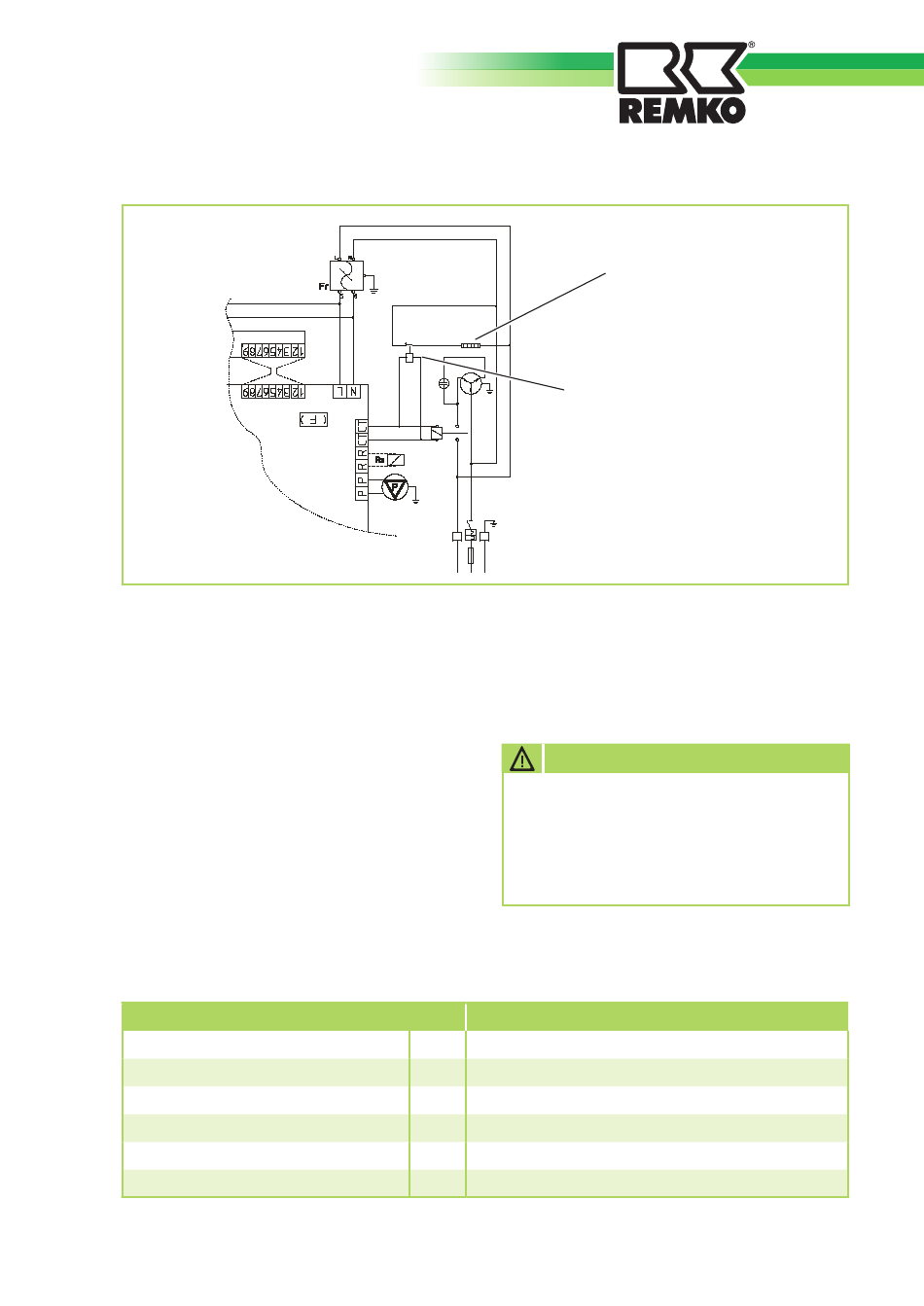

Elektrisches Schaltschema

KH 9 für RVS 50

Inbetriebnahme

1. Schalten Sie das Gerät ein.
Das Relais ist nicht aktiviert, die
Kurbelwannenheizung ist in Betrieb.
2. Setzen Sie den Kaltwasser-Erzeuger
in den Kühlbetrieb, so dass der
Kompressor in Betrieb gesetzt wird.
Die Kompressor LED leuchtet und
das Relais ist aktiviert, die Kurbel-
wannenheizung ist außer Betrieb.
4. Montieren Sie alle demontierten
Teile.

Technische Daten

Baureihe
Betriebsweise
Betriebsgrenzen
Betriebsgrenzen, Erweiterung
Spannungsversorgung
Gewicht
EDV-Nr.
1) Erweitung des Betriebsbereiches des Kaltwasser-Erzeugers RVS
Kurbelwannenheizung
5. Weisen Sie den Betreiber in die
Funktion ein.
ACHTUNG
Im und nach dem Betrieb der Kur-
belwannenheizung können hohe
Temperaturen erzeugt werden, die
Verbrennungen der Haut verursa-
chen können!
Kurbelwannenheizung für RVS 50
°C/r.F. -10 bis +50 / 30 bis 80%
1)
°C
V/Hz KW-Heizung 230/1~/50 / Spule 12=
kg
Relais Typ 40.61
Spule 230V~
Sockel Typ 95.05
KH 9
+5 bis +45
0,1
1611587
