ITALIANO
TC522 IT
INSTALLAZIONE
Fare riferimento alle modalità generali di installazione.
Inoltre seguire le seguenti istruzioni:
• Installare la bombola dell'aria dietro al palo applicando
le 2 viti in dotazione di M8. (Fig.39)
• Inserire il tubo di gomma nel raccordo della bombola e
stringere la fascia (fi g.40)
• Collegare il supporto manometro al palo con le 2 viti in
dotazione di M6 (fi g.41)
• Collegare il tubo dell'aria di linea sul raccordo del grup-
po fi ltro (ved. fi g.42).
• Collegare il tubino dell'aria al raccordo rapido, inseren-
dolo nell'apposito foro (fi g.43).
ISTRUZIONI PER L'USO
Per le operazioni di Stallonatura, Smontaggio e Montag-
gio del pneumatico fare riferimento alle istruzioni generali
del presente libretto.
Per i comandi a pedale fare riferimento alla legenda del
presente libretto.
N.B.: Il pedale che aziona il dispositivo automatico (IT)
per il gonfi aggio dei pneumatici tubeless si trova nella
parte laterale della macchina (ved.Fig.38)(L)
Per le operazioni di intallonamento e gonfi aggio, dopo
aver montato il pneumatico sul cerchio procedere come
segue:
• inserire il tubo dell'aria nella valvola del pneumatico.
• sollevare il pneumatico verso l'alto con entrambe le
mani, permettendo all'aria (che fuori esce dai fori delle
corsie) di "entrare" fra cerchio e pneumatico (fi g.44).
• spingere il pedale di gonfi aggio (L) fi no a fi ne corsa, per
ottenere la fuoriuscita dell'aria dalle corsie e, allo stesso
tempo, rilasciare il pneumatico per consentire l'intallo-
namento.
N.B.: qualora il pneumatico non si "intalloni" ripete-
re scrupolosamente le operazioni suddette. Una volta
intallonato il pneumatico, continuare l'operazione di
gonfi aggio,premendo il pedale di gonfi aggio (L) nella po-
sizione intermedia, fi no a raggiungere la pressione desi-
derata.
solutions creator
ENGLISH
TC522 IT
INSTALLATION
Refer to the general installation instructions.
In addition follow the following instructions:

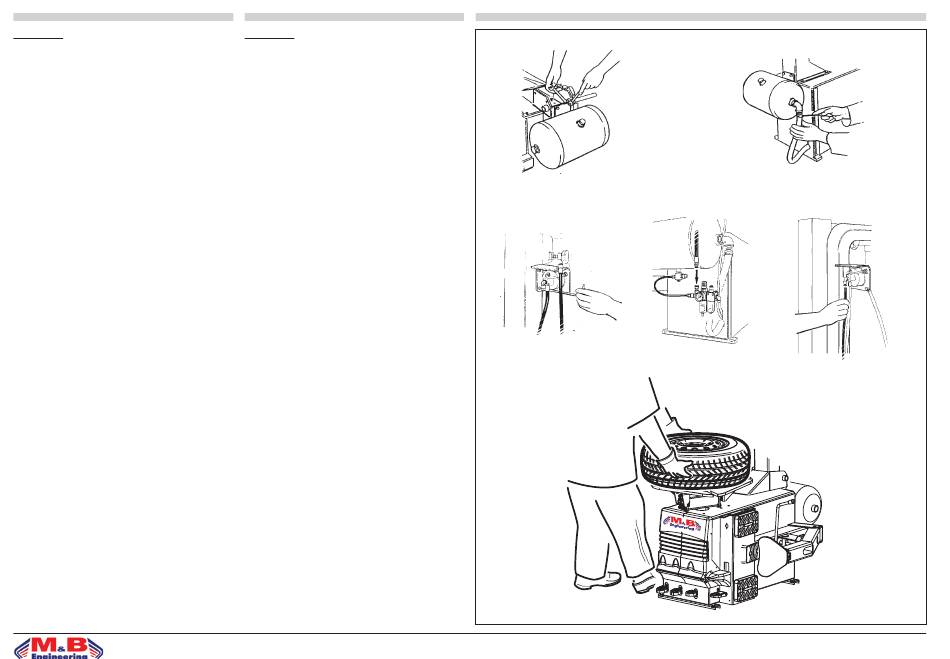

• Install the air cylinder behind the column using the two
M8 bolts supplied (fi g. 39).
• Connect the rubber hose to the cylinder connector and
tighten the connector band (fi g.40).
• Connect the manometer holder to the column with the
two M6 bolts supplied (fi g.41).
• Connect the air line hose to the connector on the fi lter
unit (see fi g.42).
• Connect the small air hose to the quick connector, inser-
ting it into the relevant hole (fi g.43).
INSTRUCTIONS FOR USE
For bead-breaking, demounting and mounting tyres, see
the general instructions of this manual.
For the pedal controls refer to the key of this manual.
N.B.: The pedal that activates the automatic system (IT)
for infl ating tube-less tyres is positioned on the side of
the machine (see L, fi g.38).
For beading in and infl ation, after mounting the wheel on
the rim proceed as follows:
• Raise the tyre with both hands to allow the air (whi-
ch comes out of the tracks) to get between rim and tyre
(fi g.44).
• Press the infl ation pedal (L) completely down to obtain
the air output frothe tracks. At the same time release the
tyre to allow the beading in.
N.B.: Whenever the tyre does not bead in, repeat all the
stages in the above sequence. When the tyre is beaded in,
continue infl ation by pressing the pedal (L) in the inter-
mediate position until the desired pressure is reached.
31a
fi g.39
32
fi g.42
fi g.41
TC 522 - TC 528
31b
fi g.40
33
34
fi g.43
fi g.44
30
