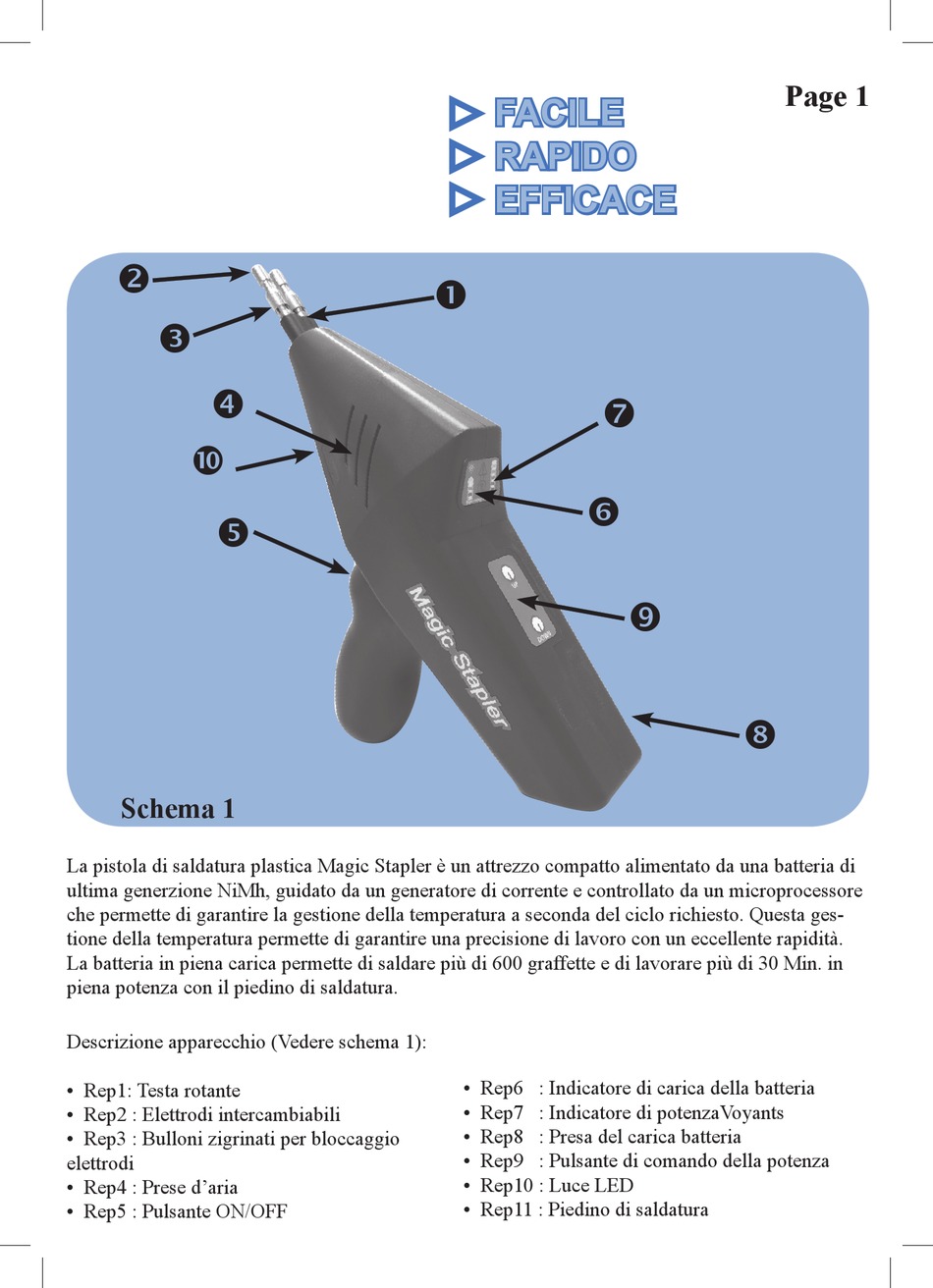

Schema 1
La pistola di saldatura plastica Magic Stapler è un attrezzo compatto alimentato da una batteria di
ultima generzione NiMh, guidato da un generatore di corrente e controllato da un microprocessore
che permette di garantire la gestione della temperatura a seconda del ciclo richiesto. Questa ges-
tione della temperatura permette di garantire una precisione di lavoro con un eccellente rapidità.
La batteria in piena carica permette di saldare più di 600 graffette e di lavorare più di 30 Min. in
piena potenza con il piedino di saldatura.
Descrizione apparecchio (Vedere schema 1):
• rep1: testa rotante
• rep2 : elettrodi intercambiabili
• rep3 : bulloni zigrinati per bloccaggio
elettrodi
• rep4 : Prese d'aria
• rep5 : Pulsante on/oFF
FACILE
RAPIDO
EFFICACE



• rep6 : indicatore di carica della batteria
• rep7 : indicatore di potenzaVoyants
• rep8 : Presa del carica batteria
• rep9 : Pulsante di comando della potenza
• rep10 : Luce Led
• rep11 : Piedino di saldatura
Page 1


