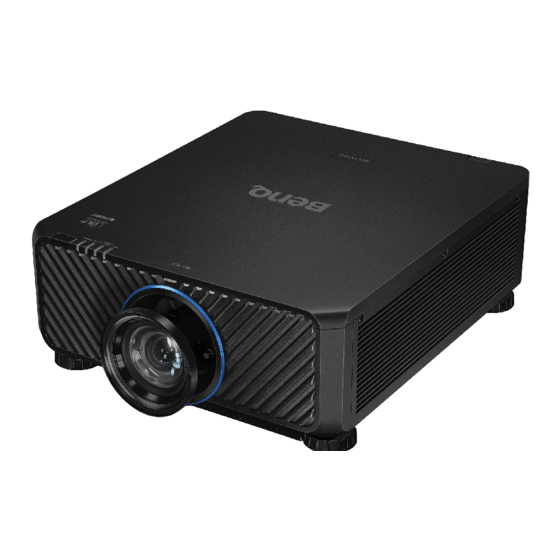

BenQ LU9715 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. BenQ Anleitungen
  4. Beamer
  5. LU9715
  6. Benutzerhandbuch
BenQ LU9715 Benutzerhandbuch

BenQ LU9715 Benutzerhandbuch

Digitalprojektor
Vorschau ausblenden Andere Handbücher für LU9715:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LU9715
Digitalprojektor
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ LU9715

Inhaltszusammenfassung für BenQ LU9715

  • Seite 1 LU9715 Digitalprojektor Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Sicherheitshinweise ............5 Sicherheitshinweis ..........................5 Warnung für Bewohner von Kalifornien ................... 5 Erklärung (Kanada) ..........................5 CE Erklärung ............................5 FCC Erklärung ............................6 Lichtmodul ............................... 6 Lasersicherheit Hinweis und Warnung ....................6 Verriegelungsschutzschalter ......................... 7 Laser Parameter ............................. 7 Produktetikett ............................
  • Seite 3 Network setup (Netzwerkeinrichtung) .................... 81 Alert mail setup (Alarm E-Mail Einrichtung) ..................82 Problemlösung ....................... 83 Anzeigemeldungen ..........................83 Häufige Probleme und Lösungen ......................84 Tipps für die Fehlerbehebung ......................84 Bildprobleme ............................84 Fernbedienungsprobleme ........................85 BenQ ecoFACTS ............................ 86 Copyright ..............................87...
  • Seite 4 Haftungseinschränkung ......................... 87 Patente ..............................87 Erklärung in Bezug auf Hyperlinks und Webseiten Dritter ............87 Über den BenQ Support ....................88 2016/ 5/ 26...

  • Seite 5: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Vielen Dank für den Kauf dieses hochwertigen Produkts! Lesen Sie das Handbuch aufmerksam durch, um eine optimale Leistung zu erhalten. Das Handbuch zeigt Anleitungen für die Nutzung des Menüs und für die Bedienung. Sicherheitshinweis ACHTUNG Um das Gerät vollständig von der Stromversorgung zu trennen, immer von der Steckdose abtrennen.

  • Seite 6: Fcc Erklärung

    FCC Warnung: Änderungen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Stelle genehmigt wurden, könnten zu einem Verlust der Betriebserlaubnis für dieses Gerät führen. VORSICHT! Änderungen ohne die Genehmigung von BenQ könnten zu einem Verlust der Betriebserlaubnis für dieses Gerät führen. Lichtmodul •...

  • Seite 7: Verriegelungsschutzschalter

    Verriegelungsschutzschalter SCHALTER A: Wird aktiviert, wenn die obere Abdeckung entfernt wird. Der Projektor wird anschließend ausgeschaltet. SCHALTER B (x2): Wird aktiviert, wenn die Projektionslinse entfernt wird. Der Projektor wird anschließend ausgeschaltet. Laser Parameter Blaue Laser Diode Wellenlänge: 450 nm - 460 nm Arbeitsweise: Gepulst, wegen Bildrate Impulsbreite: 0,74 ms Impulsfrequenz: 240 Hz...

  • Seite 8: Produktetikett

    Digital Projector / Projecteur digital / Notice No. 50, dated June 24, 2007 BenQ Corporation Apparaten skall anslutas till jordat uttag Model Name / Nom du modèle / : LU9715 16 Jihu Road,Neihu, Apparatets stikprop skal tilsluttes en stikkontakt med jord, P/N / : 9H.JEV77.26E...

  • Seite 9: Warnung

    Warnung Bitte stellen Sie sicher, dass der Spannungsschalter auf die richtige Spannung in der Region eingestellt wird, in welcher der Projektor verwendet wird. Hinweis Standardeinstellung ist 230V.

  • Seite 10: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Vielen Dank für den Kauf dieses hochwertigen BenQ-Projektors. Um die bestmöglichen Ergebnisse zu erzielen, lesen Sie dieses Handbuch, in dem die Steuermenüs und die Bedienung erläutert werden, bitte sorgfältig durch. 1. Lesen Sie vor Inbetriebnahme des Projektors 4. Stellen Sie den Projektor nicht an folgenden dieses Benutzerhandbuch sorgfältig...
  • Seite 11 - Stellen Sie diesen Projektor nicht auf eine Netzkabel von der Netzsteckdose, und Decke, auf Bettzeug oder auf eine andere setzen Sie sich mit BenQ in Verbindung, um weiche Oberfläche. den Projektor reparieren zu lassen. 6. An Orten, an denen die Spannung der Hauptstromversorgung um ±10...
  • Seite 12 Wenn eine Reparatur erforderlich ist, lassen Sie den Projektor von einem qualifizierten Fachmann reparieren. Versuchen Sie niemals, den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen. Andere Abdeckungen dürfen unter keinen Umständen geöffnet oder entfernt werden.

  • Seite 13: Überblick

    Überblick Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle der folgenden Teile vorhanden sind. Einige dieser Teile stehen u. U. je nach Lieferort nicht zur Verfügung. Erkundigen Sie sich am Kaufort. Das Zubehör kann sich je nach Kaufort unterscheiden. Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert.

  • Seite 14: Außenansicht Des Projektors

    Außenansicht des Projektors Ansicht der Vorder-/Oberseite 1. Fuß für Einstellung der Projektionsebene 2. Anschlussfeld 3. Bedienfeld 4. Schalter (Spannungsauswahl) 5. Ein/Aus-Schalter 6. IR-Sensor auf Vorderseite 7. Linse Auslösetaste 8. Lufteinlass Ansicht der Rück- und Oberseite 9. Lufteinlass 10. Luftauslass 11. IR-Sensor auf Rückseite...

  • Seite 15: Anschlussfeld

    Anschlussfeld • HDBaseT/LAN Für die Verbindung mit RJ45 Cat5/Cat6 Ethernet-Kabeln für den Eingang von unkomprimierten High-Definition Video (HD), Steuerungssignale. • 3D Sync Out Verbindung mit 3D IR Synchronisierungssignalsender. • DVI-D Verbindung mit DVI-Quelle. • HDMI Verbindung mit HDMI-Quelle. • DisplayPort Verbindung mit einem Gerät oder PC über DisplayPort.

  • Seite 16: Bedienfeld Und Funktionen

    Bedienfeld und Funktionen • POWER Zum Ein-/Ausschalten des Projektors drücken. • INPUT Zur Auswahl von Videoquellen wie HDMI, DVI-D, Computer 1, Computer 2, DisplayPort und HDBaseT drücken. • AUTO SYNC Zum Ausführen von automatischer Signalsynchronisierung drücken. • ASPECT Zum Wechsel Seitenverhältnisses des aktuellen Bildes drücken. •...
  • Seite 17 • ON Zum Einschalten des Projektors drücken. • OFF Zum Ausschalten des Projektors drücken. • FOCUS +/- Zur Anpassung des Fokus des projizierten Bildes drücken. • ZOOM +/- Zum Hinein- und Herauszoomen in das oder aus dem projizierten Bild. • TEST PATTERN Zur Anzeige des eingebetteten Testmusters drücken.

  • Seite 18: Hinweise Zur Nutzung Der Fernbedienung

    Hinweise zur Nutzung der Fernbedienung • Die Nutzung der Fernbedienung könnte durch bestimmte Umgebungsfaktoren beeinträchtigt werden. Falls dies der Fall ist, richten Sie die Fernbedienung auf den Projektor und wiederholen Sie den Vorgang. • Wenn die effektive Reichweite der Fernbedienung verkürzt ist oder sie nicht mehr funktioniert, legen Sie bitte neue Batterien ein.

  • Seite 19: Einrichtung Und Bedienung

    Einrichtung und Bedienung Einlegen der Batterien in die Fernbedienung 1. Zum Öffnen des Batteriefachs drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung) auf. Die Abdeckung lässt sich herunterschieben. 2.

  • Seite 20: Auswahl Der Projektionslinse Und Installation

    Auswahl der Projektionslinse und Installation Hinweis: Wenn Sie die Linse in den Projektor einsetzen, entfernen Sie die Linsenabdeckung von der Rückseite der optionalen Linse, bevor Sie die optionale Linse in den Projektor einsetzen. Bei Nichtbeachtung könnte der Projektor beschädigt werden. Die neue Linse installieren 1.

  • Seite 21: Eingesetzte Linse Vom Projektor Entfernen

    Eingesetzte Linse vom Projektor entfernen 1. Drücken Sie die Linse Auslösetaste ganz hinein und drehen Sie die Linse entgegen dem Uhrzeigersinn. Die eingesetzte Linse wird sich dabei lösen. 2. Ziehen Sie die Linse langsam heraus. Hinweis: • Den Projektor nicht schütteln oder übermäßigen Druck auf den Projektor oder die Linse ausüben, da der Projektor und die Linse aus Präzisionsteilen bestehen.

  • Seite 22: Standort Auswählen

    Beachten Sie, dass für diese Variante Projektors an der Decke den speziellen eine spezielle Leinwand für rückwärtige BenQ-Deckenmontagesatz (im Fachhandel Projektion sowie der BenQ- erhältlich). Deckenmontagesatz erforderlich ist. *Stellen Sie Decke vorne ein, nachdem Sie den *Stellen Sie Decke hinten ein, nachdem Sie den Projektor eingeschaltet haben.

  • Seite 23: Projektionsabstand Und Leinwandgröße

    Der Projektor wird beschädigt werden, wenn die Lüftungsschlitze blockiert sind Projektionsabstand und Leinwandgröße Beispiel von LU9715 mit Standardlinse: Je weiter sich der Projektor von der Leinwand oder Wand entfernt befindet, desto größer ist das Bild. Die Minimumgröße des Bild kann ungefähr 40 Zoll (1 m) in der Diagonale betragen, wenn der Projektor etwa 75,8 Zoll (1,93 m) von der Wand oder Leinwand entfernt ist.
  • Seite 24 Leinwandgröße 5J.JCY37.001 Ultrakurzprojektion Diagonal Breite Höhe Zoll Zoll Zoll Zoll Zoll Zoll Zoll Zoll 2540 2166 1355 3048 2599 1627 1000 3810 3247 2032 1227 5080 4330 2711 1041 1257 1606 1321 6350 5415 3391 1320 1536 1984 1699 1111 7620 6500 4071...

  • Seite 25: Einstellbereich Der Linsenverschiebung

    Einstellbereich der Linsenverschiebung Der Einstellbereich für die Linsenverschiebung ist unten tabellarisch aufgelistet und hängt von den beschriebenen Bedingungen ab. Hinweis: Die unten stehenden Zeichnungen gelten nur für die Standardlinse. Normale Projektionsposition Tisch Front Projektion Vertikale Verschiebung M a x 0,5V Höhe des projizierten Bildes 0,1 H 0,1 H...

  • Seite 26: Verbindung

    Verbindung Vorbereitungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: 1. Schalten Sie alle Geräte aus, bevor Sie sie anschließen. 2. Verwenden Sie nur geeignete Kabelarten mit passenden Steckern. 3. Stellen Sie sicher, dass alle Kabelstecker sicher in die Anschlüsse eingesteckt sind. Denken Sie daran, dass die Kabel, die in den folgenden Abbildungen mit Verbindungen gezeigt werden, u.U.

  • Seite 27: Videogeräte Anschließen

    Videogeräte anschließen Sie können jedes Videogerät an den Eingangsanschluss des Projektors mit einem DVI-D, HDMI, DisplayPort oder YPBPR Kabel anschließen. Camera Steuerungsanschluss anschließen Der Projektor verfügt über die folgenden Steuerungsanschlüsse: • HDBaseT/LAN Der Projektor unterstützt die Netzwerksteuerung mit geteiltem LAN (Netzwerksteuerung) und HDBaseT.

  • Seite 28: Verbindung Mit Bildschirmauslöser

    Achtung: • Der Projektor wird automatisch den Kabel-Fernbedienungsmodus aufrufen und nicht mehr über das IR-Signal einer Fernbedienung gesteuert werden können, wenn der Stecker einer Fernbedienung mit dem Kabelanschluss des Projektors verbunden wird. Wenn Sie den Projektor wieder über das IR-Signal der Fernbedienung steuern möchten, entfernen Sie das Fernbedienungskabel vom Projektor.

  • Seite 29: Externen Digitalen Sender Verbinden

    Senders zum Senden von Video, RS-232, LAN-Signal zum Projektor mit einem RJ-45 Kabel. Wenn der optionale digitale Sender IR Fernbedienung E/A unterstützt, können Sie das Signal der IR Fernbedienung mit demselben RJ-45 Kabel auch an den LU9715 Projektor senden. DVD Player...

  • Seite 30: Projektor Bedienen

    Projektor bedienen Vorbereitungen 1. Schließen Sie alle erforderlichen Geräte an und schalten Sie sie ein. 2. Setzen Sie die Projektionslinse ein. 3. Verbinden Sie das Stromkabel mit einer Steckdose. Stellen Sie sicher, dass der Spannungsschalter auf die richtige Spannung für Ihre Region eingestellt ist und betätigen Sie den Netzschalter. Hinweis: Verwenden Sie bitte nur Originalzubehör (z.

  • Seite 31: Den Projektor Ein- Oder Ausschalten

    Den Projektor ein- oder ausschalten Wenn der Projektor korrekt aufgestellt ist und das Stromkabel und andere Verbindungen verlegt sind, ist es wichtig, dass der Projektor richtig angeschlossen und eingeschaltet wird, damit mögliche Gefahren wie z.B. ein Stromschlag oder ein Feuer vermieden werden. Beachten Sie die folgenden Punkte, um den Projektor einzuschalten.

  • Seite 32: Eingangsquelle Auswählen

    Eingangsquelle auswählen Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Wenn der Projektor wieder eingeschaltet wird, versucht er, eine Verbindung zu der Eingangsquelle wiederherzustellen, mit der er beim letzten Ausschalten verbunden war. Die Eingangsquelle kann über das Bedienfeld des Projektors oder über die Fernbedienung ausgewählt werden.

  • Seite 33: Menüs Verwenden

    Menüs verwenden Der Projektor ist mit einem mehrsprachigen On-Screen Display (OSD) ausgestattet, mit dessen Hilfe Sie verschiedene Anpassungen und Einstellungen vornehmen können. Die folgende Beschreibung gibt einen Überblick über das OSD. Bevor Sie das OSD-Menü verwenden, stellen Sie Ihre bevorzugte Sprache für das OSD-Menü ein. Bild Anzeige Einrichtung...

  • Seite 34: Feinabstimmung Von Bildgröße Und Schärfe

    Feinabstimmung von Bildgröße und Schärfe 1. Drücken Sie auf die ZOOM+ oder ZOOM- Taste am Bedienfeld oder der Fernbedienung, um das projizierte Bild wie gewünscht anzupassen. 2. Schärfen Sie das Bild durch Drücken der FOCUS+ oder FOCUS+ Taste am Bedienfeld oder der Fernbedienung.

  • Seite 35: Bildverzerrung Korrigieren

    Bildverzerrung korrigieren Wenn das Bild in einem Winkel von oben oder unten auf die Leinwand projiziert wird, führt dies zu einer Verzerrung des Bildes. Sie können die Funktion Keystone einstellen unter Display > Keystone einstellen verwenden, um die Verzerrung zu korrigieren oder ◄ ►, um trapezförmige Verzerrungen zu korrigieren, bis Sie mit der Form zufrieden sind.

  • Seite 36: Projektor Ausschalten

    Projektor ausschalten Wenn der Projektor nicht mehr länger benötigt wird, ist es wichtig, ihn korrekt herunterzufahren, um Schäden oder unnötige Abnutzung des Projektors zu vermeiden. Beachten Sie die folgenden Punkte, um den Projektor auszuschalten. • Trennen Sie das Stromkabel nicht von der Steckdose oder dem Projektor, wenn der Projektor eingeschaltet ist.

  • Seite 37: Nutzung Des Bildschirmmenüs

    Nutzung des Bildschirmmenüs Menüs verwenden Der Projektor verfügt über ein On-Screen Display (OSD), über das Sie Anpassungen und verschiedene Einstellungen vornehmen können. Steuerung durch das OSD Sie können die Fernbedienung oder die Tasten an der Oberseite des Projektors zur Steuerung und Vornehmen von Änderungen im OSD verwenden.

  • Seite 38: On-Screen Display (Osd) Menüs

    On-Screen Display (OSD) Menüs Nutzen Sie die folgenden Abbildungen zum schnellen Finden einer Einstellung oder Ermittlung des Bereichs einer Einstellung. Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Bild Bildmodus Hell Präsentation Kino Helligkeit 0 ~ 200 Kontrast 0 ~ 200 Sättigung...
  • Seite 39 Hauptmenü Untermenü Bild Farbe Verstärkung Blau Zyan Magenta Gelb Verstärkung zurücksetzen Weißabgleich Grün Blau Weißabgleich zurücksetzen Farbe zurücksetzen Ausführen Schärfe Rauschminderung Overscan Beschneiden Zoom Bild zurücksetzen Ausführen Bild zurücksetzen Nein Hauptmenü Untermenü Anzeige Quelle HDMI DVI-D COMPUTER1 COMPUTER2 DisplayPort 3G-SDI HDBaseT Bildformat 16:10...
  • Seite 40 Hauptmenü Untermenü Anzeige Keystone einstellen H Keystone V Keystone Rotierung Zurücksetzen Ausführen Vier Ecken Testmuster Oben Links 192 <X<-192, 120 <Y<-120 Oben Rechts 192 <X<-192, 120 <Y<-120 Unten Links 192 <X<-192, 120 <Y<-120 Unten Rechts 192 <X<-192, 120 <Y<-120 Eckenanpassung Ausführen zurücksetzen Quelle...
  • Seite 41 Hauptmenü Untermenü Einrichtung Sprache English Français Español Deutsch Português 簡体中文 繁體中文 日本語 한국어 Svenska Русский Italiano Projektor Installation Tisch vorne Tisch hinten Decke vorne Decke hinten Auto-Quellensuche Objektivsteuerung (Zoom & Fokus) (Shift) Objektivspeicher Speicher laden Speicher 1 Speicher 2 Speicher 3 Speicher 4 Speicher 5 Speicher 6...
  • Seite 42 Hauptmenü Untermenü Einstellung Speicher löschen Speicher 9 Speicher 10 Objektiv zentrieren Ausführen Digitalzoom Digitalzoom 0% ~ 100% Digital Pan 0 ~ 100 Digital Scan 0 ~ 100 Digitalzoom zurücksetzen (OK) zum Ausführen Lichteinstellung Lichtmodus Normal Benutzerdefiniert Lichtleistung 20%~100% Große Höhen Auto Testmuster Weiß...
  • Seite 43 Hauptmenü Untermenü Erweitert Blau 0 ~ 255 Randglättung zurücksetzen Ausführen Randglättung zurücksetzen Nein Hauptmenü Untermenü System Standby Modus Netzwerk Auto. Abschalt. Direkt Strom Ein Netzwerk IP-Adresse 192.168.00.100 Subnetz-Maske 255.255.255.0 Gateway 192.168.00.254 DHCP Anwenden Ausführen Anwenden Abbrechen Netzwerk Ausführen Netzwerk zurücksetzen zurücksetzen Nein Hintergrund...
  • Seite 44 Hauptmenü Untermenü Informationen Modell BenQ Projektor Seriennummer W332AFHCY001 Software-Version MP05-0D06-…. BenQ Firmware-Version Aktive Quelle Pixeltakt 13,50 MHZ Signalformat NTSC H/V-Aktualisierungsrate H: 15,736 KHZ V: 60 HZ Lichtquellen-Nutzung Einlass Ti1/Ti2 Temp. DMD Temperatur Laser B2/B3 Temp. Außentemperatur LÜFTER Geschwindigkeit Auf Standardeinstellung Ausführen...

  • Seite 45: Osd Menü - Bild

    OSD Menü - Bild Bild Anzeige Einrichtung Erweitert System Informationen Bild Bildmodus Hell Helligkeit Kontrast Sättigung Farbton Gamma Farbe Schärfe Rauschminderung Overscan Bild zurücksetzen Kein Signal MENU Beenden • Bildmodus Drücken Sie auf die ◄► Pfeiltaste, um den Anzeigemodus auszuwählen. Hell: Ausgabe mit der höchsten Helligkeit für Anwendungen, die eine höhere Helligkeit benötigen.

  • Seite 46: Osd Menü - Anzeige

    Sättigung: Drücken Sie auf ENTER, um das Menü Sättigung aufzurufen. Drücken Sie auf ◄►, um die Einstellungen von Rot, Grün, Blau, Zyan und Gelb anzupassen. Verstärkung: Drücken Sie auf ENTER, um das Menü Verstärkung aufzurufen. Drücken Sie auf ◄►, um die Einstellungen von Rot, Grün, Blau, Zyan und Gelb anzupassen. Weißabgleich: Drücken Sie auf ENTER, um das Menü...

  • Seite 47: Rotierung

    Computer 2 Dies ist der Anschluss für den Eingang von YCbCr/YPbPr oder RGB Signalen (RGBHV) von einem PC oder Mediengerät. DisplayPort Dies ist der Anschluss für den Eingang von DisplayPort Signalen von einem PC oder Mediengerät. 3G-SDI Dies ist der Anschluss für den Eingang von unkomprimiertem Digitalvideo von einem Mediengerät.
  • Seite 48 • PIP Mit der PIP Funktion kann der Projektor zwei unterschiedliche Eingangsquellen auf einer Leinwand gleichzeitig anzeigen. Um diese Funktion zu aktivieren, stellen Sie die PIP Option auf "EIN". Quelle: Drücken Sie auf ENTER, um PIP auf "EIN" zu stellen. Drücken Sie anschließend auf ENTER, um die Unterquelle auszuwählen.
  • Seite 49 Bild Anzeige Einrichtung Erweitert System Informationen Anzeige \ 3D 3D Format Auto DLP Link 3D-Swap Normal HDMI MENU Beenden 3D Format: Rufen Sie diese Option auf und drücken Sie auf die Enter Taste, um die 3D Wiedergabe zu aktivieren und 3D-Optionen einzurichten. AUS: 3D Anzeigemodus deaktivieren.

  • Seite 50: Anzeige Zurücksetzen

    Achtung: Der Projektor unterstützt DLP-Link und 3D IR Sync. Nach der Aktivierung des 3D-Modus können Sie das Signal der 3D-Brille mit dem internen DLP-Link und externen 3D IR Sender synchronisieren oder das erstere schließen und auf das letztere für die 3D Signalsync. vertrauen. Nicht vergessen: •...

  • Seite 51: Osd Menü - Einrichtung

    OSD Menü - Einrichtung Bild Anzeige Einrichtung Erweitert System Informationen Einrichtung Sprache Projektor Installation Tisch vorne Auto-Quellensuche Objektivsteuerung Objektivspeicher Objektiv zentrieren Digitalzoom Lichteinstellung Testmuster Einrichtung zurücksetzen Kein Signal MENU Beenden • Sprache Wählen Sie die gewünschte Sprache für das OSD-Menü aus: English, Français, Español, Deutsch, Português, 簡体中文...
  • Seite 52 • Objektivspeicher Der Projektor kann bis zu 10 Einstellungen für Zoom, Fokus und Linsenverschiebung speichern. Mit der virtuelle Tastatur können Sie jeder Gruppe von Einstellungen einen eindeutigen Namen geben. Sie können die aktuelle Linsenposition (horizontal und vertikal), Zoom- und Fokuseinstellungen speichern, sowie gespeicherte Objektivdaten abrufen und laden, um sie für den Projektor zu übernehmen.

  • Seite 53: Digitalzoom

    Bild Anzeige Einrichtung Erweitert System Informationen Einrichtung \ Linsenspeicher \ Löschen Speicher 1 Ausführen Speicher 2 Speicher 3 Speicher 4 Speicher 5 Speicher 6 Speicher 7 Speicher 8 Speicher 9 Speicher 10 Kein Signal MENU Beenden • Objektiv zentrieren: Diese Funktion kalibriert das Objektiv. Der Projektor kalibriert die Linsenverschiebung, Fokus und Zoom Parameter für eine präzise Objektivspeicherfunktion.

  • Seite 54: Einrichtung Zurücksetzen

    Digital Scan: Drücken Sie auf die ◄► Pfeiltaste, um das projizierte Bild zu neigen. Gilt nur, wenn das projizierte Bild vergrößert ist. Digitalzoom zurücksetzen: Zum Zurücksetzen der Digitalzoom Einstellungen auf die Standardwerte drücken. Achtung: Bitte führen Sie die Objektiv zentrieren Funktion jedes Mal aus, wenn ein Objektiv installiert wird. Dies stellt sicher, dass der Projektor die genauen Objektiveinstellungen speichert.

  • Seite 55: Osd Menü - Erweitert

    OSD Menü - Erweitert Bild Anzeige Einrichtung Erweitert System Informationen Erweitert Austastbereich Kantenmischung Erweitert zurücksetzen HDMI MENU Beenden • Austastbereich Wählen Sie die Ecke, die Sie ausblenden möchten (Oben, Unten, Links und Rechts). • Kantenmischung Mit dieser Funktion können mehrere Projektionsbilder gleichzeitig auf derselben Leinwand anzeigen und die Funktion Kantenmischung verwenden, um gleichförmige Bilder zu erhalten.
  • Seite 56 Hinweis: Schritt für Kantenmischung 1. Führen Sie “Auf Standardeinstellung zurücksetzen” aus, um sämtliche Einstellungen auf die Standardwerte zurückzusetzen. 2. Wenn Projektoren Seite an Seite aufgestellt werden, verwenden Sie Zoom/Fokus/ Linsenverschiebung für eine möglichst genaue Ausrichtung. Vier Ecken/Keystone kann auch angewendet werden, um die Form anzupassen. Verwenden Sie ein Gittermuster, um zu bestätigen, dass sich die Mischbereiche gut überlappen.

  • Seite 57: Osd Menü - System

    OSD Menü - System Bild Anzeige Einrichtung Erweitert System Informationen System Standby Modus Auto. Abschalt. Direkt Strom Ein Netzwerk Hintergrund Logo Start-Logo Auslöser Dynamisch Schwarz System zurücksetzen Kein Signal MENU Beenden • Standby Modus Drücken Sie auf die ◄► Pfeiltaste, um zwischen Modi Netzwerk und Eco zu wechseln. Netzwerk: Der Projektor hält den Stromverbrauch im Standby-Status unter 6W und kann nur über die Ein/Aus-Taste oder Netzwerksteuerung eingeschaltet werden.
  • Seite 58 Bild Anzeige Einrichtung Erweitert System Informationen System \ Netzwerk Projektorsteuerung Netzwerk Modus IP-Adresse Subnetz-Maske Gateway DHCP Anwenden Netzwerk zurücksetzen Computer 1 MENU Beenden Drücken Sie auf die ▲▼ Pfeiltasten und die Enter Taste zur Auswahl von Netzwerk und den Einstellungen: IP-Adresse: Drücken Sie zur Angabe einer IP-Adresse auf die Enter Taste, um das Eingabefenster für die IP-Adresse anzuzeigen.

  • Seite 59: Osd Menü - Informationen

    • Modell Projektor Modellnummer. • Seriennummer Projektor Seriennummer. • Software-Version Version der auf dem Projektor installierten Software. • BenQ Firmware-Version Auf dem Projektor installierte Firmware Version. • Aktive Quelle Anzeige der verwendeten Signalquelle. • Pixeltakt Anzeige des Pixeltakts des aktuellen Eingangssignals.

  • Seite 60: Zusätzliche Informationen

    • Lichtquellen-Nutzung Anzeige der Betriebsstunden des Projektors. • Wärmestatus Der Projektor zeigt die gemessene Temperatur und die Umdrehungszahl des Lüfters an. • Auf Standardeinstellung zurücksetzen Wählen Sie diese Option, um Menüeinstellungen, einschließlich benutzerdefinierter Werte auf die Standardwerte zurückzusetzen. Achtung: Lichtquellennutzung wird beibehalten, wenn die Einstellungen auf die Standardwerte zurückgesetzt werden. Zusätzliche Informationen Objektivlinse reinigen Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.

  • Seite 61: Reinigen Des Projektorgehäuses

    Reinigen des Projektorgehäuses Bevor Sie mit der Reinigung des Gehäuses beginnen, schalten Sie den Projektor aus, trennen Sie das Netzkabel ab, und lassen Sie den Projektor ein paar Minuten abkühlen. Wenn sich Schmutz oder Staub auf dem Gehäuse befindet, wischen Sie diesen mit einem weichen, trockenen, flusenfreien Tuch ab.

  • Seite 62: Technische Daten

    Technische Daten Modell LU9715 Anzeigegerät Einzel-Chip 0,67" DLP Technologie Auflösung WUXGA HDMI (Kompatibel mit HDCP) DVI-D (Kompatibel mit HDCP) DisplayPort (Kompatibel mit HDCP) 3G-SDI Eingang Eingänge (Kompatibel mit HDCP) Computer-1 (D-Sub 15 Pin) Computer-2 (5BNC) HDBaseT (Geteilt mit RJ-45) Monitor Out...

  • Seite 63: Abmessungen

    Abmessungen PRESS Release Lens Einheit: mm...

  • Seite 64: Timingtabelle

    Timingtabelle Die folgende Tabelle zeigt kompatible Signaltypen, ihre Auflösung und Frequenzraten. Horizontal: 15 kHz, 31 kHz bis 90 kHz, Vertikal: 50 Hz bis 85 Hz. Signalformat Auflösung Bild Computer 1, Computer 1, DisplayPort / HDMI / HD/SDI Rate 2 -SOG 2 - RGBHV DVI-D HD-BaseT...

  • Seite 65: 3D Unterstützende Timings

    Signalformat Auflösung Bild Computer 1, Computer 1, DisplayPort / HDMI / HD/SDI Rate 2 -SOG 2 - RGBHV DVI-D HD-BaseT (Hz) 8 Bit 10 Bit 12 Bit 1035i 1080i 1080i 59,94 1080i 720p 720p 59,94 HDTV 720p 1080p 23,98 1080p 1080p 1080p 29,97...

  • Seite 66: Rs232 Befehlssteuerung

    • Ein Bild mit einer höheren oder niedrigeren Auflösung als die native Auflösung des Projektors wird komprimiert. • Einige Sync on Green Signale werden möglicherweise nicht korrekt angezeigt. • Andere Signale als die in der Tabelle angegebenen werden möglicherweise nicht korrekt angezeigt. Falls dies geschieht, ändern Sie die Aktualisierungsrate oder Auflösung an Ihrem PC.
  • Seite 67 Schreiben Gamma 2,35 <CR>*gm=2.35#<CR> Schreiben Gamma 2,5 <CR>*gm=2.5#<CR> Lesen Gamma Status <CR>*gm=?#<CR> Schreiben Rauschminderung + <CR>*nr=+#<CR> Schreiben Rauschminderung - <CR>*nr=-#<CR> Lesen Rauschminderungswert <CR>*nr=?#<CR> Schreiben Overscan Aus <CR>*ov=off#<CR> Schreiben Overscan Beschneiden <CR>*ov=crop#<CR> Schreiben Overscan Zoom <CR>*ov=zoom#<CR> Lesen Overscan Status <CR>*ov=?#<CR> Bildeinstellung Schreiben Bildeinstellungen wiederherstellen <CR>*picture=reset#<CR>...
  • Seite 68 Schreiben Farbton Rot + <CR>*huer=+#<CR> Schreiben Farbton Rot - <CR>*huer=-#<CR> Lesen Farbton Rot Wert <CR>*huer=?#<CR> Schreiben Farbton Grün + <CR>*hueg=+#<CR> Schreiben Farbton Grün - <CR>*hueg=-#<CR> Lesen Farbton Grün Wert <CR>*hueg=?#<CR> Schreiben Farbton Blau + <CR>*hueb=+#<CR> Schreiben Farbton Blau - <CR>*hueb=-#<CR> Lesen Farbton Blau Wert <CR>*hueb=?#<CR>...
  • Seite 69 Schreiben Zunahme Rot + <CR>*gainr=+#<CR> Schreiben Zunahme Rot - <CR>*gainr=-#<CR> Lesen Zunahme Rot Wert <CR>*gainr=?#<CR> Schreiben Zunahme Grün + <CR>*gaing=+#<CR> Schreiben Zunahme Grün - <CR>*gaing=-#<CR> Lesen Zunahme Grün Wert <CR>*gaing=?#<CR> Schreiben Zunahme Blau + <CR>*gainb=+#<CR> Schreiben Zunahme Blau - <CR>*gainb=-#<CR> Lesen Zunahme Blau Wert <CR>*gainb=?#<CR>...
  • Seite 70 Schreiben H Position - <CR>*hpos=-#<CR> Lesen Aktuelle H Position <CR>*hpos=?#<CR> Schreiben Phase + <CR>*phase=+#<CR> Schreiben Phase - <CR>*phase=-#<CR> Lesen Aktuelle Phase <CR>*phase=?#<CR> Schreiben Verfolgung + <CR>*tracking=+#<CR> Schreiben Verfolgung - <CR>*tracking=-#<CR> Lesen Aktuelle Verfolgung <CR>*tracking=?#<CR> Schreiben Synchronisierungsstufe + <CR>*synclevel=+#<CR> Anzeige Schreiben Synchronisierungsstufe - <CR>*synclevel=-#<CR>...
  • Seite 71 Schreiben PIP Position Unten rechts <CR>*pippos=br#<CR> Schreiben PIP Position PBP <CR>*pippos=pbp#<CR> Anzeige: 3D & PIP Lesen Aktuelle PIP Position <CR>*pippos=?#<CR> Schreiben Sprache auf Englisch stellen <CR>*lang=EN#<CR> Schreiben Sprache auf Französisch stellen <CR>*lang=FR#<CR> Schreiben Sprache auf Spanisch stellen <CR>*lang=SP#<CR> Schreiben Sprache auf Deutsch stellen <CR>*lang=GE#<CR>...
  • Seite 72 Schreiben Aktive Krümmung für <CR>*warp=keystone#<CR> Trapezkorrektur einstellen Schreiben Aktive Krümmung für 4 Ecken <CR>*warp=4corners#<CR> einstellen Schreiben Aktive Krümmung für Drehung <CR>*warp=rotation#<CR> einstellen Schreiben Aktive Krümmung für <CR>*warp=pinbarrel#<CR> Kissenverzeichnung/ Tonnenverzeichnung einstellen Lesen Aktive Krümmung Status <CR>*warp=?#<CR> Schreiben Krümmung zurücksetzen <CR>*warp=reset#<CR> Schreiben Trapezkorrektur-Horizontale <CR>*hkeyst=-#<CR>...
  • Seite 73 Lesen 4 Ecken Unten-links-X Status <CR>*4cblx=?#<CR> Schreiben 4 Ecken Unten-links-Y Abnahme <CR>*4cbly=-#<CR> Schreiben 4 Ecken Unten-links-Y Zunahme <CR>*4cbly=+#<CR> Lesen 4 Ecken Unten-links-Y Status <CR>*4cbly=?#<CR> Schreiben 4 Ecken Unten-rechts-X Abnahme <CR>*4cbrx=-#<CR> Krümmung Schreiben 4 Ecken Unten-rechts-X Zunahme <CR>*4cbrx=+#<CR> Lesen 4 Ecken Unten-rechts-X Status <CR>*4cbrx=?#<CR>...
  • Seite 74 Schreiben Kantenmischung Weißanteil Links <CR>*ebwl=+#<CR> Zunahme Lesen Kantenmischung Weißanteil Links <CR>*ebwl=?#<CR> Status Schreiben Kantenmischung Weißanteil Rechts <CR>*ebwr=-#<CR> Abnahme Schreiben Kantenmischung Weißanteil Rechts <CR>*ebwr=+#<CR> Zunahme Lesen Kantenmischung Weißanteil Rechts <CR>*ebwr=?#<CR> Status Schreiben Kantenmischung Schwarzpegel <CR>*ebbt=-#<CR> Oben Abnahme Schreiben Kantenmischung Schwarzpegel <CR>*ebbt=+#<CR> Oben Zunahme Lesen Kantenmischung Schwarzpegel...
  • Seite 75 Schreiben Standby Einstellungen-Netzwerk <CR>*standbynet=on#<CR> ein (Netzwerk Standby) Schreiben Standby Einstellungen-Netzwerk <CR>*standbynet=off#<CR> aus (Eco Standby) Lesen Standby Einstellungen-Netzwerk <CR>*standbynet=?#<CR> Status Schreiben Automatisch Aus-Ein <CR>*autopoweroff=on#<CR> (Automatisch aus) Schreiben Automatisch Aus-Aus <CR>*autopoweroff=off#<CR> (Automatisch aus) Lesen Automatisch Aus-Status <CR>*autopoweroff=?#<CR> Schreiben Direkt Strom Ein-Ein <CR>*directpower=on#<CR> (Autom.
  • Seite 76 Schreiben Leer ein <CR>*blank=on#<CR> Schreiben Leer aus <CR>*blank=off#<CR> Lesen Leer Status <CR>*blank=?#<CR> Schreiben Standbild ein <CR>*freeze=on#<CR> Schreiben Standbild aus <CR>*freeze=off#<CR> Lesen Standbild Status <CR>*freeze=?#<CR> Schreiben Menü ein <CR>*menu=on#<CR> Schreiben Menü aus <CR>*menu=off#<CR> Lesen Menüstatus <CR>*menu=?#<CR> Schreiben Oben <CR>*up#<CR> Schreiben Unten <CR>*down#<CR>...

  • Seite 77: Steuerung Des Projektors Über Ein Netzwerk

    Steuerung des Projektors über ein Netzwerk Einrichtung des Projektors für das Netzwerk Bild Anzeige Einrichtung Erweitert System Informationen System \ Netzwerk Projektorsteuerung Netzwerk Modus IP-Adresse Subnetz-Maske Gateway DHCP Anwenden Netzwerk zurücksetzen Computer 1 MENU Beenden Achtung: Bitte stellen Sie die DHCP Option auf AUS und wählen Sie Anwenden zum Aktivieren Der DHCP Dienst weist eine IP-Adresse und Einstellungen zu.

  • Seite 78: Projektor Über Einen Webbrowser Steuern

    Projektor über einen Webbrowser steuern Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des Projektors ein. Die Startseite mit fünf Optionen wird angezeigt: Projector Status (Projektor Status): Aktuelle Projektoreinstellungen. Projector control (Projektorsteuerung): Steuerung des Projektors über das Web. Crestron RoomView: Crestron kompatible Netzwerkbrowser Steuerungsseite. Network setup (Netzwerkeinrichtung): Einstellungsoption für Netzwerkverbindung.

  • Seite 79: Projector Control (Projektorsteuerung)

    Projector control (Projektorsteuerung) Wählen Sie diese Funktion, um den Projektor über das Web zu steuern. Crestron RoomView Klicken Sie auf die Crestron Option auf der Startseite des Projektors, um die Steuerungsseite auf einer neuen Registerkarte anzuzeigen. Power (Ein/Aus): Zum Ein- oder Ausschalten des Projektors drücken.
  • Seite 80 Source List (Quellliste): Wechseln Sie zur Liste der verfügbaren Projektor Eingangssignalquellen. Drücken Sie auf die ▲ (oben im Fenster) oder ▼ (unten im Fenster) Pfeiltaste, um durch die Liste zu blättern. Bildanpassungsoptionen Drücken Sie auf die ◄ (links im Fenster) oder ► (rechts im Fenster) Pfeiltaste, um durch andere Anpassungsoptionen zu blättern.

  • Seite 81: Network Setup (Netzwerkeinrichtung)

    Blank (Keine Anzeige): Die Bildprojektion anhalten, d.h. das projizierte Bild wird maskiert. Erneut drücken, um die Projektion fortzusetzen. Source (Quelle): Liste von Signalquellen anzeigen. Werkzeuge: Optionen für Crestron kompatible Geräte einrichten. Anleitungen für detaillierte Einrichtungsschritte anzeigen. Info: Aktuellen Projektorstatus und Crestron Einstellungen anzeigen. Network setup (Netzwerkeinrichtung) Steuern Sie Ihren Projektor mit der folgenden Einrichtung.

  • Seite 82: Alert Mail Setup (Alarm E-Mail Einrichtung)

    Alert mail setup (Alarm E-Mail Einrichtung) Der Projektor kann Alarmmeldungen per E-Mail an voreingestellte Nutzer senden. Nehmen Sie die folgenden Einstellungen vor. Vor der Aktivierung dieser Funktion: SMTP Server : Stellen Sie den Namen des SMTP Servers für das Senden des Projektors von E-Mails ein.

  • Seite 83: Problemlösung

    Problemlösung Anzeigemeldungen Verschiedene Anzeigemeldungen werden vom Projektor verwendet, um den Anwender über Probleme bei der Einrichtung oder Systemfehlern zu informieren. Die LEDs an der Oberseite des Projektors sind unten abgebildet. TEMP LED LED Anzeige Projektor Status Hinweise zur Bedienung Normal Status Temperaturlimit Blinkend Kontaktieren Sie Ihren Händler oder den Kundendienst.

  • Seite 84: Häufige Probleme Und Lösungen

    Häufige Probleme und Lösungen Diese Hinweise könnten beim Auftreten von Problemen bei der Verwendung des Projektors nützlich sein. Wenn das Problem weiterhin besteht, kontaktieren Sie bitte Ihren Händler. Oftmals ist das Probleme sehr einfach zu identifizieren, z.B. eine lose Verbindung. Prüfen Sie die folgenden Punkte, bevor Sie mit den problembezogenen Lösungen fortfahren.

  • Seite 85: Fernbedienungsprobleme

    Problem: Das Bild zeigt Streifen 1. Passen Sie Position und Phase im Anzeigemenü des OSD auf die Standardeinstellungen an. 2. Schließen Sie den Projektor an einen anderen Computer an, um auszuschließen, dass das Problem nicht von der Grafikkarte eines angeschlossenen PC verursacht wird. Problem: Das Bild ist flau mit wenig Kontrast 1.

  • Seite 86: Benq Ecofacts

    BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory...

  • Seite 87: Copyright

    Inhalte von Drittanbietern oder vorinstallierte Dienste in diesem Produkt sind "wie gesehen". BenQ gibt weder direkt noch indirekt eine Garantie für den Inhalt oder die Dienste, die von Dritten zur Verfügung gestellt werden. BenQ übernimmt keine Gewähr oder Garantie, dass die Inhalte oder Dienste von Dritten präzise, effektiv, aktuell, legal oder vollständig sind.

  • Seite 88: Über Den Benq Support

    Über den BenQ Support BenQ Corporation-Headquarters BenQ Asia Pacific Corp. 16 Jihu Road Neihu, Taipei 12 Jihu Road Neihu, Taipei 114 Taiwan 114 Taiwan +886-2-2727-8899 +886-2-2727-8899 +886-2-2656-2438 +886-2-2656-2438 BenQ China BenQ America Corp. 181 Zhuyuan Road, Suzhou New 3200 Park Center Drive, Suite 150...
