1 Einleitung

Analoges Balkendiagramm

Das analoge Balkendiagramm emuliert die Nadel auf einem analogen Multimeter, ohne die
Überschwingweite anzuzeigen. Wenn Sie Peak- oder Null-Anpassungen messen und sich
schnell ändernde Eingangsignale beobachten, bietet das Balkendiagramm eine nützliche
Anzeige, da sie eine schnellere Aktualisierungsrate
reagierende Anwendungen anzusprechen.
Für die Messung von Frequenz, Arbeitszyklus, Impulsbreite, 4-20 mA %-Skala,
0-20 mA %-Skala, dBm, dBV und Temperatur stellt das Balkendiagramm nicht
den Hauptanzeigewert dar.
Wenn beispielsweise Frequenz, Arbeitszyklus oder Impulsbreite während einer
Spannungs- oder Stromstärkemessung auf der Primäranzeige angezeigt wird, dann
stellt das Balkendiagramm den Spannungs- oder Stromstärkewert dar (nicht den
Frequenz-, Arbeitszyklus- oder Impulsbreitenwert). Oder wenn zum Beispiel 4-20 mA
%-Skala oder 0-20 mA %-Skala auf der Primäranzeige angezeigt wird, dann stellt das
Balkendiagramm den Stromstärkewert dar und nicht den Prozentwert.
Die Zeichen „+" und „–" zeigen an, ob der gemessene oder berechnete Wert
positiv oder negativ ist. Jedes Segment stellt abhängig von dem auf der
Balkendiagrammanzeige für den Spitzenwert angezeigten Bereich 1000 oder 500
Zahlen dar.

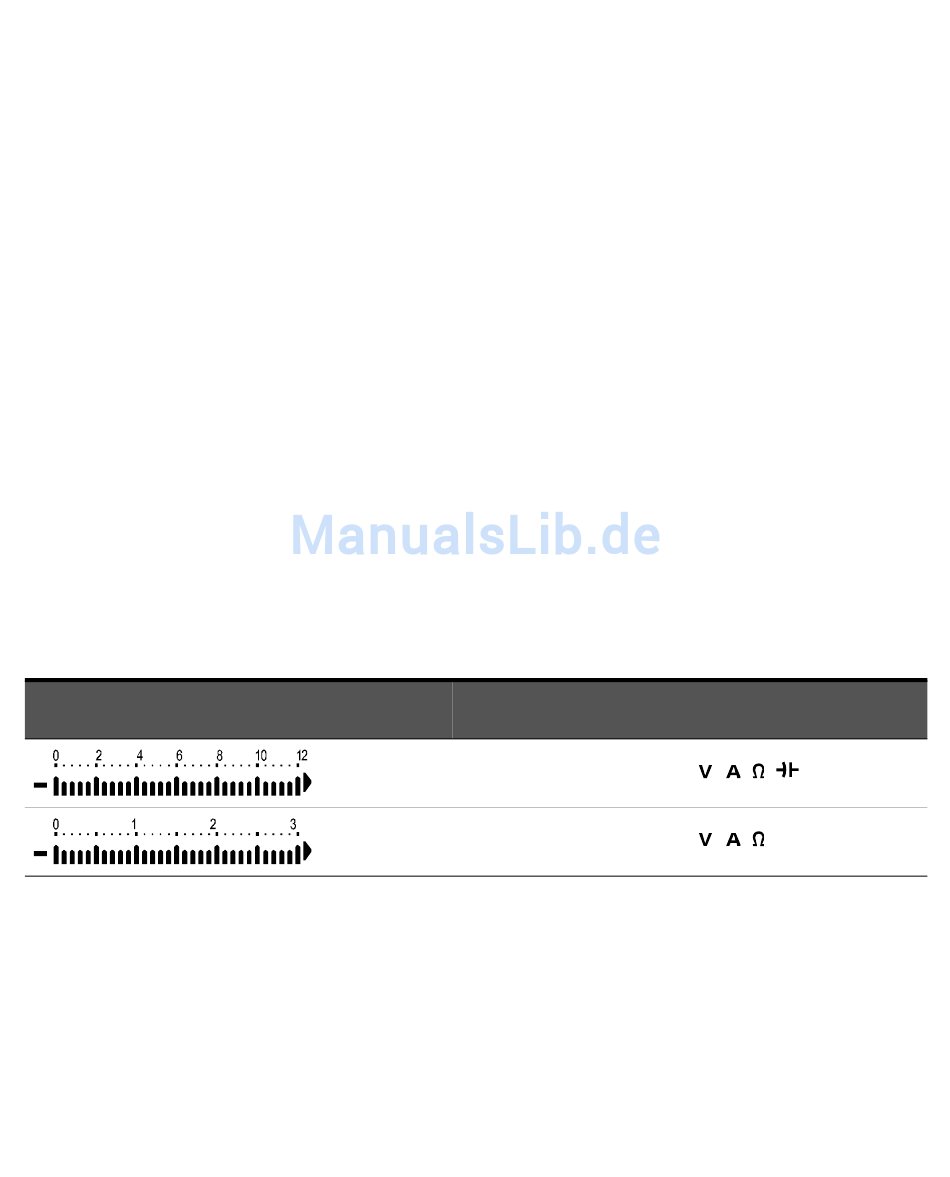

Tabelle 1-10 Analoge Balkendiagrammanzeige
Bereich
Ein instabiles Diagramm und eine uneinheitliche Primäranzeige bei der Messung
einer DC-Spannung weist normalerweise darauf hin, dass im Schaltkreis
AC-Spannungen vorhanden sind.
[1] Die Messrate des analogen Balkendiagramms beträgt ungefähr 50-Mal/Sekunde für
50
DC-Spannungs-, Stromstärke-, und Widerstandsmessungen.
[1]
besitzt, um schneller auf schnell
Zähler/
Segmente
500
1000
Keysight U1271A/U1272A Benutzerhandbuch
Verwendung für Funktion
, , ,
, , ,
