D

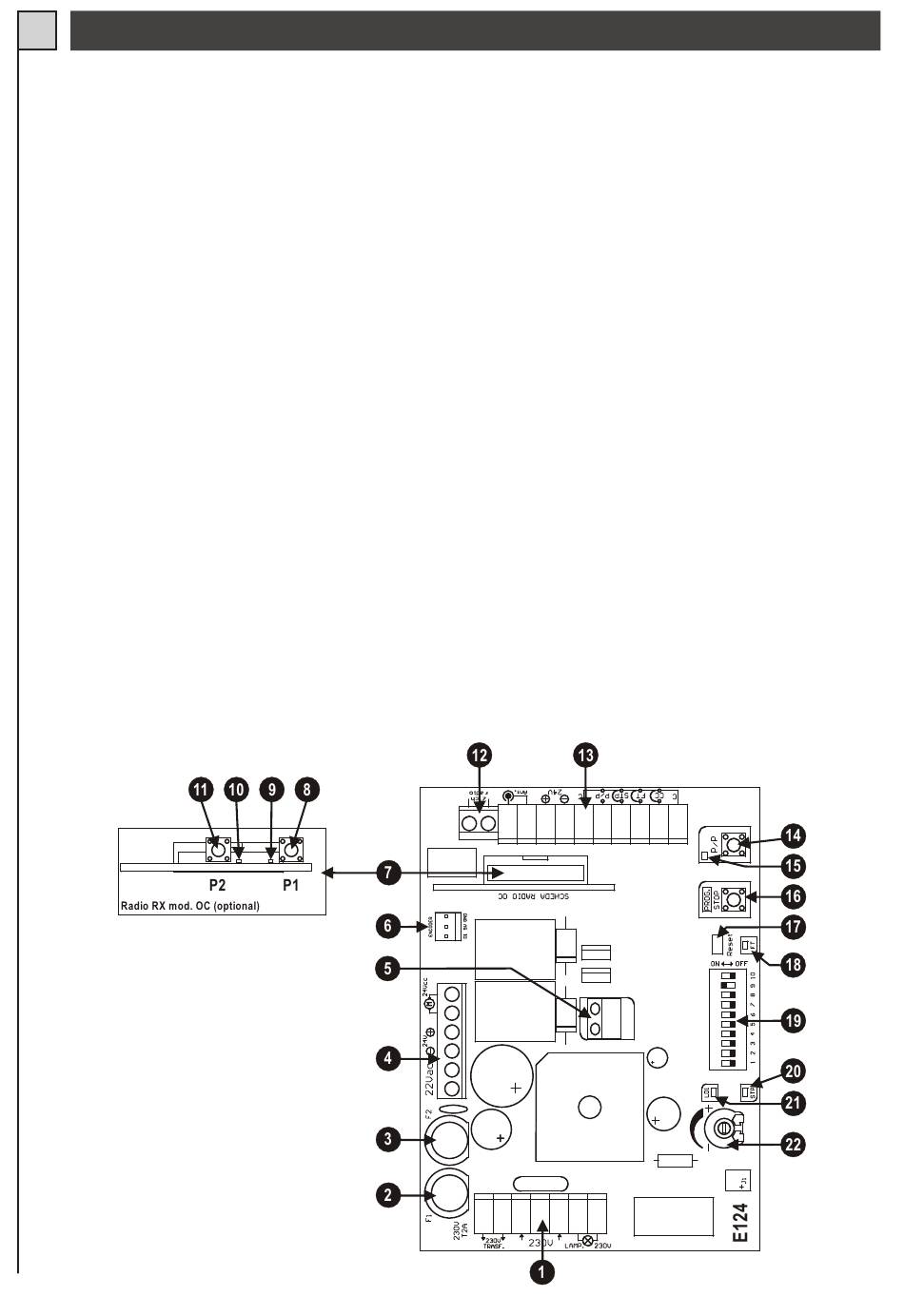

BESCHREIBUNG DER VERSCHIEDENEN TEILE (Abb. 15)
1)
Klemmleiste für die 230 V Anschlüsse (Linie, Primärkreis des Transformators und Blinklicht)
2)
Sicherung der Versorgung T5A 24V
3)
Liniensicherung T2A 230V
4)
Klemmleiste für die Anschlüsse des Antriebs, 24V und Sekundärkreis des Transformators (22 V)
5)
Klemmleiste für Elektroschloss 12V 15W
6)
Verbinder für den Anschluss des Encoders
7)
Verbinder für die Funkkarte Mod. OC (Optional) OC.
8)
Taste zur Programmierung des Funkkanals 1
9)
LED Funkkanal 1
10)
LED Funkkanal 2
11)
Taste zur Programmierung des Funkkanals 2
12)
Klemmleiste für den Anschluss des Ausgangs des zweiten Funkkanals (falls zur Verfügung stehend).
13)
Klemmleiste zum Anschluss der Eingänge, 24V und der Antenne
14)
Taste Schrittbetrieb (P/P)
15)
LED zur Statusanzeige des Eingangs SCHRITTBETRIEB LED aus = Eingang geöffnet.
16)
Taste PROG für Programmierung und Stopp*
17)
Reset der Steuerung. Das Kurzschließen der beiden Pins für einen Augenblick ist wie das Aus- und
Einschalten der Spannungsversorgung)
18)
LED zur Statusanzeige des Eingangs FOTOZELLE. LED ein = Eingang geschlossen
19)
Dip-Switch für die verschiedenen Funktionen.
20)
LED zur Statusanzeige des Eingangs STOPP LED ein = Eingang geschlossen
21)
LED Programmierung (LD1)
22)
Trimmer zur Motorengeschwindigkeitsregelung.
* Diese Stopptaste ist keine Sicherheitsvorrichtung! Sie dient nur zur Durchführung von Tests bei der
Installation.
FIG.15
38
