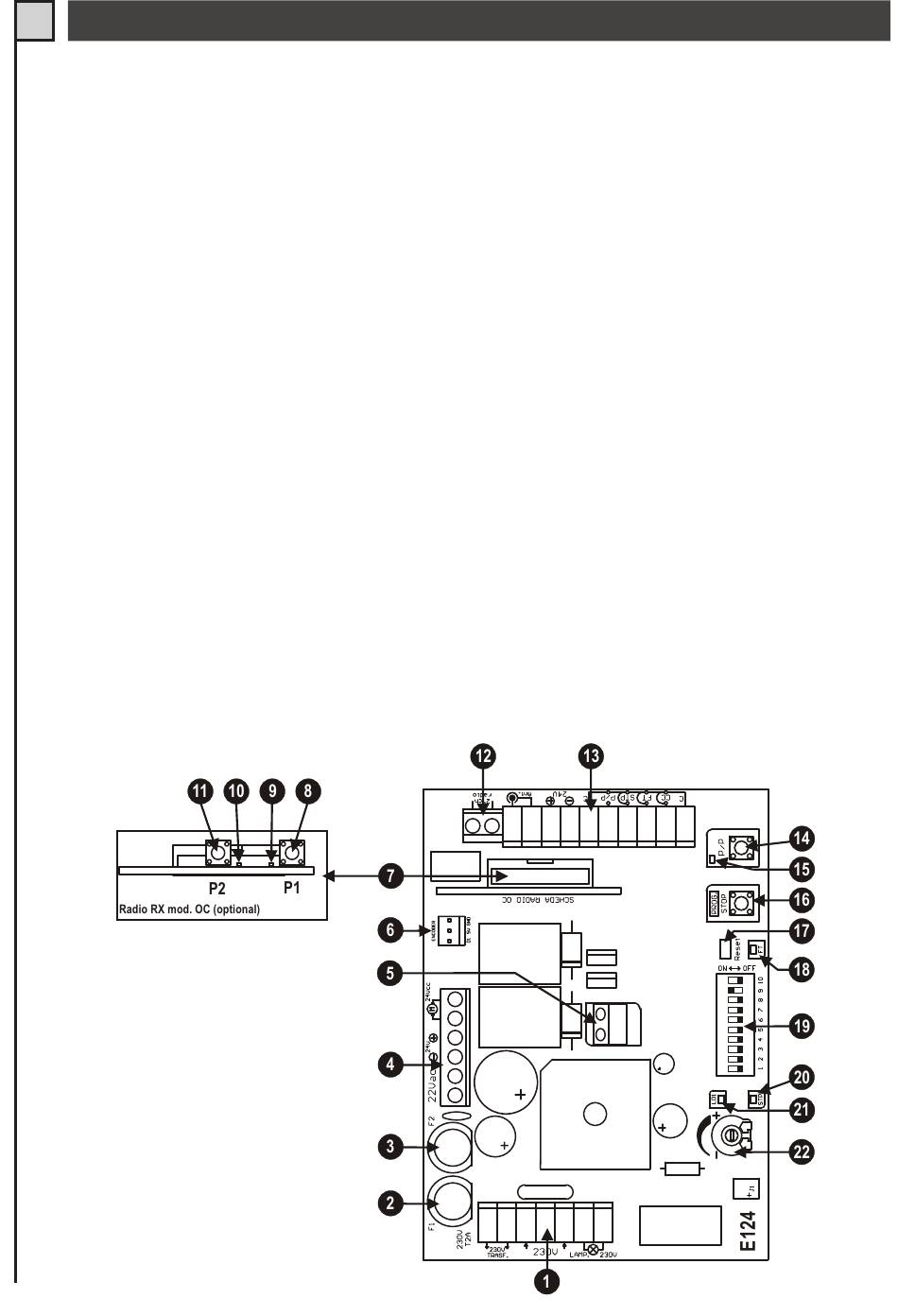

DESCRIPTION DES PARTIES (Fig. 15)
1)
Bornier connexions à 230 V (ligne, primaire transformateur et clignotant)
2)
Fusible alimentation T5A 24V
3)
Fusible ligne T2A 230VV
4)
Bornier connexions moteur, 24VV et secondaire transformateur (22VV)
5)
Bornier pour serrure électrique 12 V 15 W
6)
Connecteur pour encodeur
7)
Connecteur pour carte radio en option mod. OC.
8)
Touche de programmation canal 1 radio
9)
Led canal 1 radio
10)
Led canal 2 radio
11)
Touche de programmation canal 2 radio
12)
Bornier connexion sortie deuxième canal radio (si disponible).
13)
Bornier connexion entrées, 24 V et antenne.
14)
Touche P/P pas à pas
15)
Led de signalisation état entrée PAS À PAS. Led éteinte = entrée ouverte.
16)
Touche PROG pour Programmation et Stop*
17)
Réinitialisation logique de commande. Court-circuiter un instant les 2 broches équivaut à couper et à
redonner la tension.
18)
Led de signalisation état entrée PHOTOCELLULE. Led allumée = entrée fermé
19)
Dip-switch fonctions
20)
Led de signalisation état entrée STOP. Led allumée = entrée fermé
21)
Led Programmation (LD1)
22)
Trimmer pour réglage de la vitesse moteur.
(*) Cette touche de STOP ne doit pas être considérée comme une sécurité mais seulement comme une touche
de service pour faciliter les tests durant l'installation.
FIG.15
