F
BRANCHEMENTS ÉLECTRIQUES

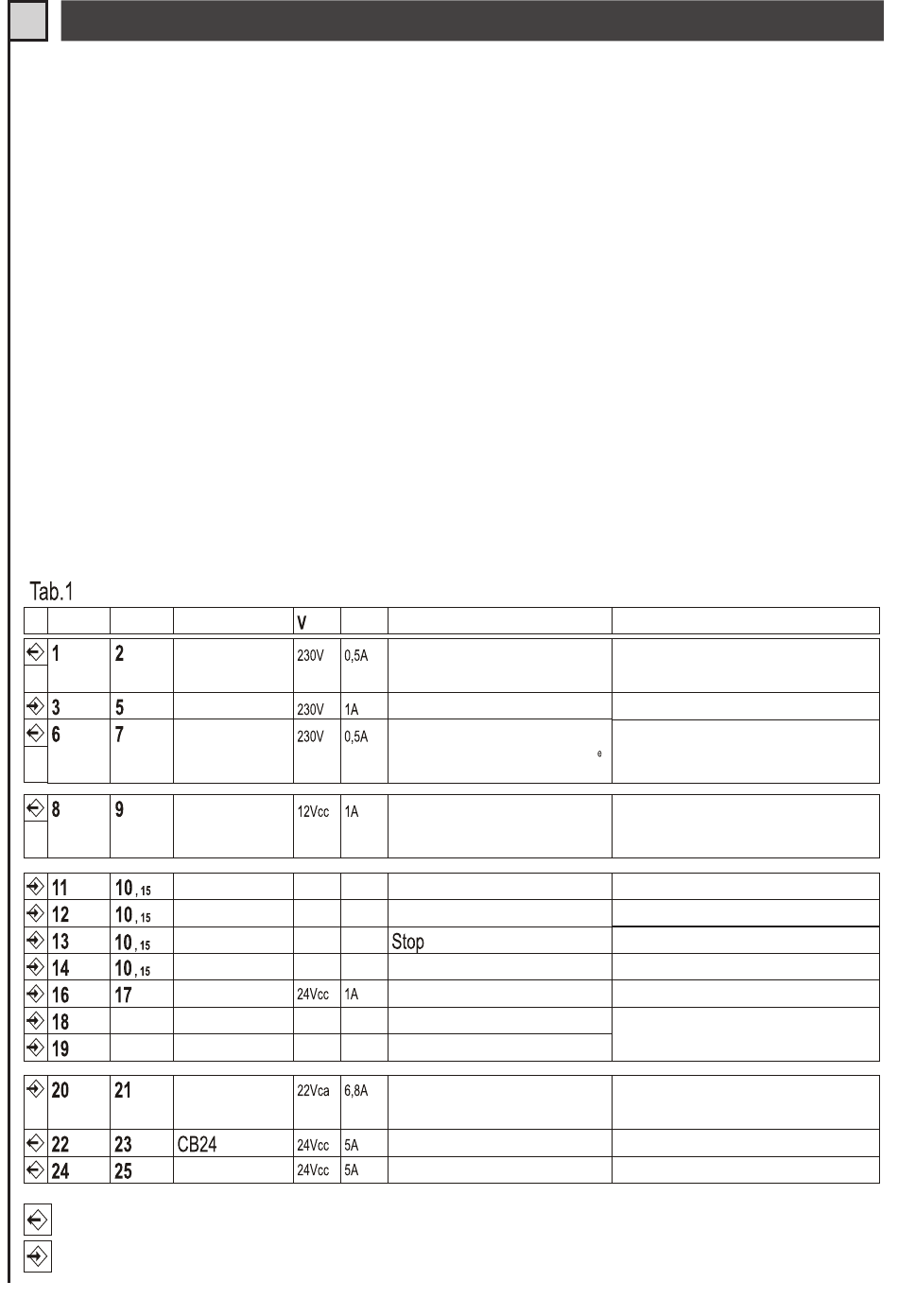

Pour les connexions suivre les tableaux 1 et 2 et la figure 16.
Dans le cas d'installations pré-existantes il est opportun d'effectuer un contrôle général de l'état des conducteurs
(section, isolement, contacts) et des appareils auxiliaires (photocellules, récepteurs, claviers de commande,
sélecteurs à clé, etc.).
1) La section des câbles doit être calculée suivant leur longueur et le courant maximum absorbé.
2) Pour la connexion de la serrure électrique, utiliser un fil d'une section minimum de 1,5 mm
3) Ne pas utiliser un câble unique de type multipolaire en commun avec d'autres appareils.
4) Quand les câbles de commande présentent de très longs tronçons (plus de 50 mètres) il est conseillé de
procéder à un découplage avec des relais montés près de la logique de commande.
5) Tous les contacts N.F. associés à une même entrée doivent être connectés en série.
6) Tous les contacts N.O.(normalement ouvert) associés à une même entrée doivent être connectés en parallèle.
Conseils pour une installation correcte :
- Toutes les entrées N.F. (photocellules, barre palpeuse et stop) qui ne sont pas utilisées dans la logique de
commande doivent être court-circuitées avec le commun.
- Pour l'alimentation de la logique, on prévoit le MONTAGE D'UN SECTIONNEUR extérieur (non fourni) indépendant
et dimensionné suivant la charge.
- L'INSTALLATION de l'appareil doit être effectuée dans les « RÈGLES DE L'ART » par du personnel ayant les
caractéristiques requises par les lois en vigueur et conformément aux normes EN 13241-1, EN 12453 et EN 12445
concernant la sécurité de l'automatisation.
Borne n. Borne n.
Transformateur
(primario)
Ligne
Clignotant ou
lampe
Serrure
électrique
Contact NF/NO
Contact N.F.
Contact N.F.
Touche N.O.
Auxiliaires
Antenne Rx*
Antenne Rx*
Transformateur
(secondaire)
Moteur
Sortie
Entrée
12
Dispositif
I max
Fonction
Alimentation
Alimentation logiquede commande
Indicateur de mouvement
Durant les manœuvres avec logique alimentée
uniquement par batteries la fréquence de
clignotement diminue
Blocage vantail
Barre palpeuse en fermeture (C.M.)
Photocellule 1
Pas à pas
Alimentation
Conducteur externe
Âme
Alimentation
Chargeur de batterie (option)
Ouverture/fermeture
Notes
Connecter cette sortie au primaire du
transformateur fourni.
Connecter à la ligne 230 Vca:
Voir branchements électriques.
Allumé durant la manœuvre. L'allumage peut être anticipé
(préclignotement) voir dip switch fonctions n. 5.
En combinant les dip 3 et 4 on peut avoir d'autres
fonctions avec cette sortie (voir tab. 3)
Alimentée à chaque commencement d'ouverture
En fermeture elle arrête le moteur et ouvre complètement.
Voir le tableau 2 pour les types de connexion.
Durant la fermeture elle invertit la manœuvre.
Connecter cette entrée au commun si elle n'est pas utilisée.
Blocage de toutes les fonctions.
Connecter cette entrée au commun si elle n'est pas utilisée.
Voir dip-switch fonctions 1 et 2 (tab. 3)
Alimentation permanente pour photocellules
et récepteurs externes.
Si un récepteur est connecté au connecteur prévu, voir les
caractéristiques de l'antenne requises par le constructeur
Connecter cette entrée au secondaire du transformateur
fourni (22VV).
Prévision pour la connexion du chargeur de batterie
CB24 (option) et des batteries (option)
