3.
INSTALLATION
LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS
LOCALES.

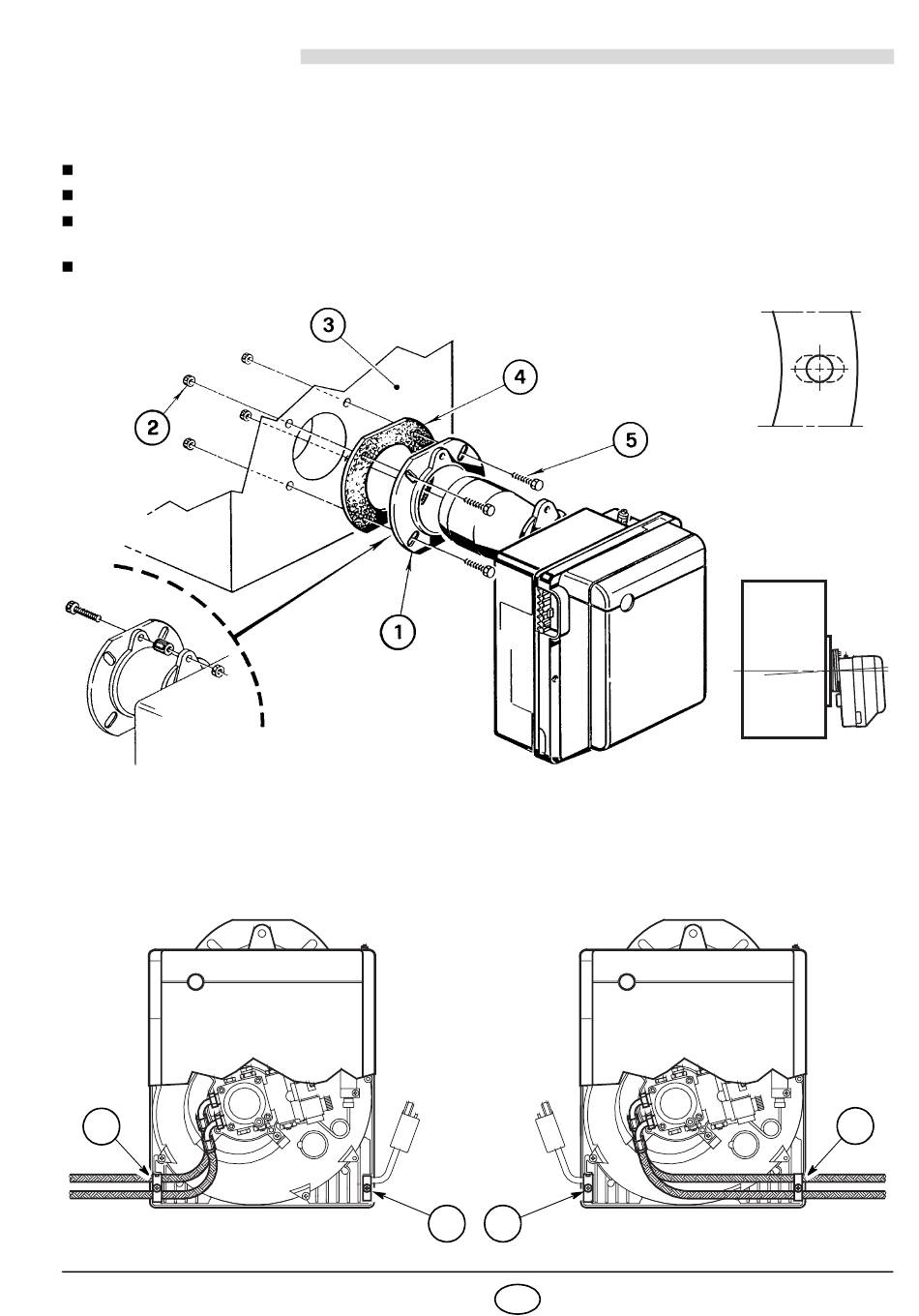

3.1 FIXATION A LA CHAUDIERE
Insérer sur la bride (1) la vis et deux écrous, (voir fig. 3).
Elargir, si nécessaire, les trous dans le joint isolant (4), (voir fig. 4).
Fixer sur la plaque de la chaudière (3) la bride (1) par l'intermédiaire des vis (5) et (si nécessaire) des
écrous (2) en interposant le joint isolant (4), (voir fig. 2).
Lorsque le montage est terminé, vérifier que le brûleur soit légèrement incliné comme en figure 5.
Fig. 2
Fig. 3

3.2 ALIMENTATION DU COMBUSTIBLE

Le brûleur est prééquipé pour recevoir les tubes d'alimentation du fioul des deux cotés.
Selon que la sortie des flexibles est à droite ou à gauche, il peut y avoir lieu de changer l'emplacement de
la plaque de fixation (1) avec la traverse de blocage du câble (2), (voir fig. 6).
1
1893
Fig. 6
2
2
3
F
D5012
Fig. 4
S7071
D5025
Fig. 5
1
D5345
