Rimage Producer™ III ユーザー ガイ ド

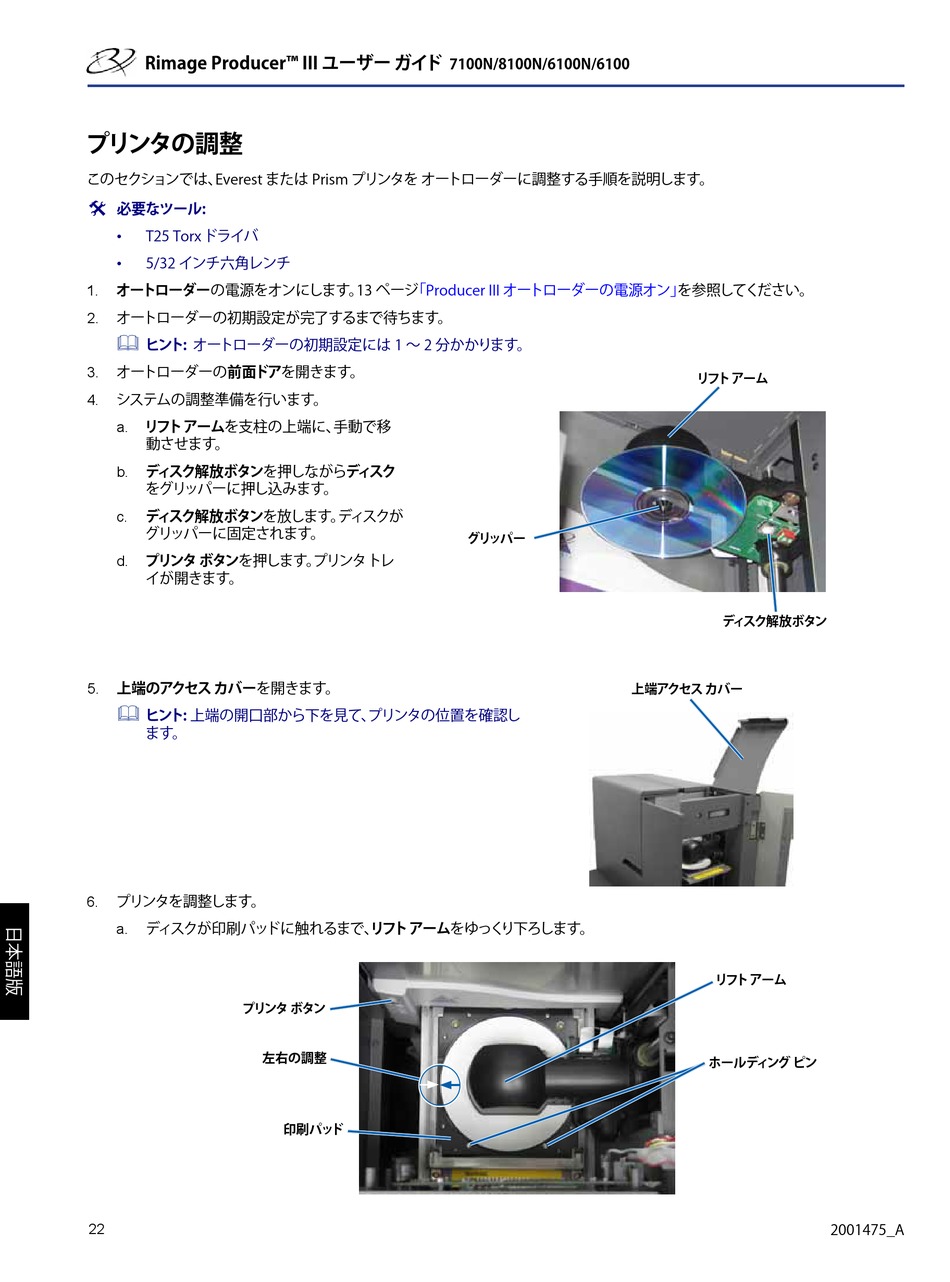

プリンタの調整
このセクションでは、 Everest または Prism プリンタを オートローダーに調整する手順を説明します。
# 必要なツール:
•
T25 Torx ドライバ
•
5/32 インチ六角レンチ
1. オートローダーの電源をオンにします。 13 ページ
2. オートローダーの初期設定が完了するまで待ちます。
ヒント: オートローダーの初期設定には 1 ～ 2 分かかります。
3. オートローダーの前面ドアを開きます。
4. システムの調整準備を行います。
a. リフ ト アームを支柱の上端に、 手動で移
動させます。
b. ディスク解放ボタンを押しながらディ スク
をグリッパーに押し込みます。
c. ディ スク解放ボタンを放します。 ディスクが
グリッパーに固定されます。
d. プリンタ ボタンを押します。 プリンタ トレ
イが開きます。
5. 上端のアクセス カバーを開きます。
ヒント: 上端の開口部から下を見て、 プリンタの位置を確認し
ます。
6. プリンタを調整します。
a. ディスクが印刷パッ ドに触れるまで、 リフ ト アームをゆっく り下ろします。
プリンタ ボタン
左右の調整
22
7100N/8100N/6100N/6100
「Producer III オートローダーの電源オン」
グリ ッパー
印刷パッ ド
を参照してください。
リフ ト アーム
ディ スク解放ボタン
上端アクセス カバー
リフ ト アーム
ホールディ ング ピン
2001475_A
