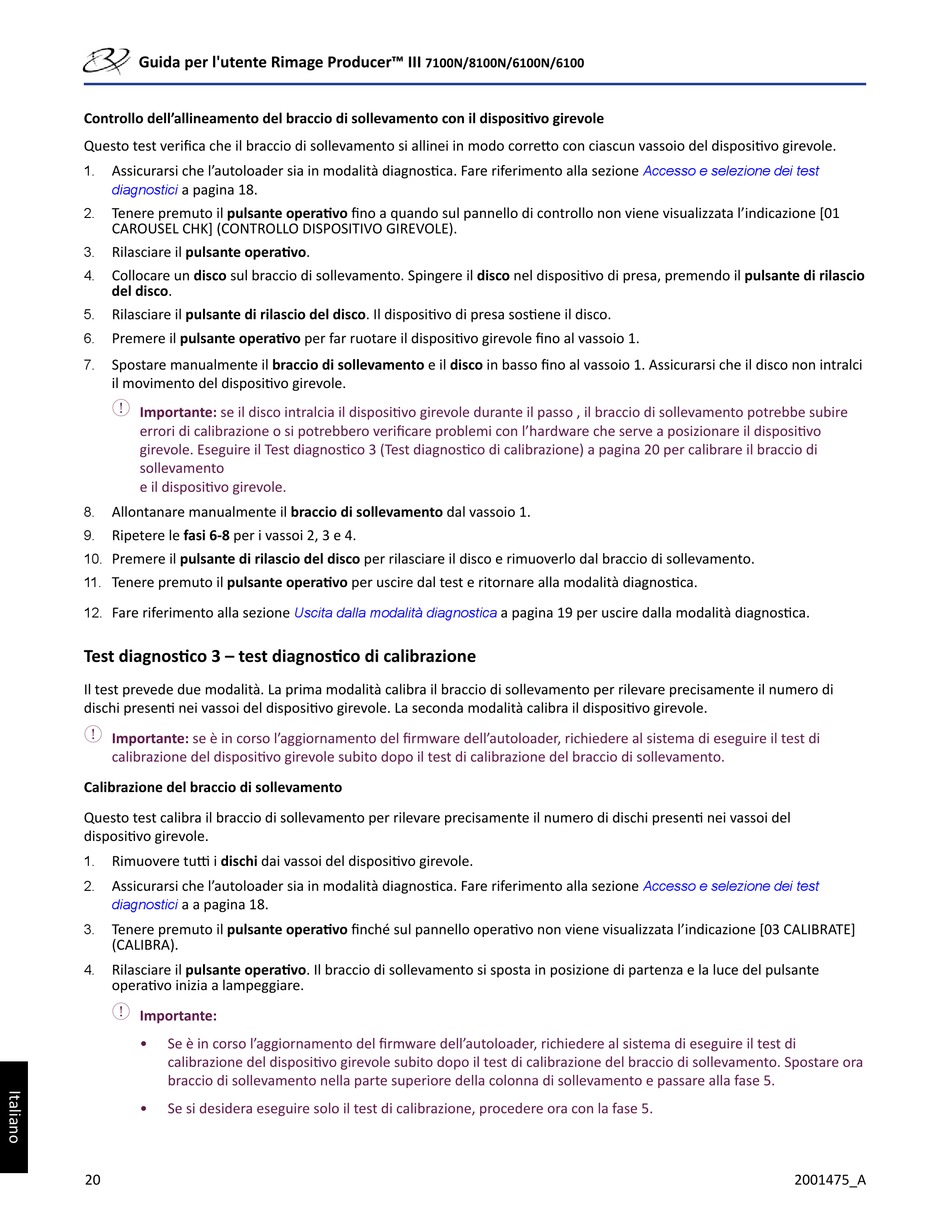

Guida per l'utente Rimage Producer™ III

Controllo dell'allineamento del braccio di sollevamento con il dispositivo girevole

Questo test verifica che il braccio di sollevamento si allinei in modo corretto con ciascun vassoio del dispositivo girevole.
1. Assicurarsi che l'autoloader sia in modalità diagnostica. Fare riferimento alla sezione
a pagina 18.
diagnostici
Tenere premuto il pulsante operativo fino a quando sul pannello di controllo non viene visualizzata l'indicazione [01
2.
CAROUSEL CHK] (CONTROLLO DISPOSITIVO GIREVOLE).
Rilasciare il pulsante operativo.
3.
Collocare un disco sul braccio di sollevamento. Spingere il disco nel dispositivo di presa, premendo il pulsante di rilascio
4.
del disco.
5. Rilasciare il pulsante di rilascio del disco. Il dispositivo di presa sostiene il disco.
Premere il pulsante operativo per far ruotare il dispositivo girevole fino al vassoio 1.
6.
7. Spostare manualmente il braccio di sollevamento e il disco in basso fino al vassoio 1. Assicurarsi che il disco non intralci
il movimento del dispositivo girevole.
-
Importante: se il disco intralcia il dispositivo girevole durante il passo , il braccio di sollevamento potrebbe subire
errori di calibrazione o si potrebbero verificare problemi con l'hardware che serve a posizionare il dispositivo
girevole. Eseguire il Test diagnostico 3 (Test diagnostico di calibrazione) a pagina 20 per calibrare il braccio di
sollevamento
e il dispositivo girevole.
8. Allontanare manualmente il braccio di sollevamento dal vassoio 1.
Ripetere le fasi 6-8 per i vassoi 2, 3 e 4.
9.
10. Premere il pulsante di rilascio del disco per rilasciare il disco e rimuoverlo dal braccio di sollevamento.
Tenere premuto il pulsante operativo per uscire dal test e ritornare alla modalità diagnostica.
11.
12. Fare riferimento alla sezione
Test diagnostico 3 – test diagnostico di calibrazione
Il test prevede due modalità. La prima modalità calibra il braccio di sollevamento per rilevare precisamente il numero di
dischi presenti nei vassoi del dispositivo girevole. La seconda modalità calibra il dispositivo girevole.
-
Importante: se è in corso l'aggiornamento del firmware dell'autoloader, richiedere al sistema di eseguire il test di
calibrazione del dispositivo girevole subito dopo il test di calibrazione del braccio di sollevamento.

Calibrazione del braccio di sollevamento

Questo test calibra il braccio di sollevamento per rilevare precisamente il numero di dischi presenti nei vassoi del
dispositivo girevole.
Rimuovere tutti i dischi dai vassoi del dispositivo girevole.
1.
Assicurarsi che l'autoloader sia in modalità diagnostica. Fare riferimento alla sezione
2.
diagnostici a a pagina 18.
Tenere premuto il pulsante operativo finché sul pannello operativo non viene visualizzata l'indicazione [03 CALIBRATE]
3.
(CALIBRA).
Rilasciare il pulsante operativo. Il braccio di sollevamento si sposta in posizione di partenza e la luce del pulsante
4.
operativo inizia a lampeggiare.
-
Importante:
• Se è in corso l'aggiornamento del firmware dell'autoloader, richiedere al sistema di eseguire il test di
calibrazione del dispositivo girevole subito dopo il test di calibrazione del braccio di sollevamento. Spostare ora
braccio di sollevamento nella parte superiore della colonna di sollevamento e passare alla fase 5.
• Se si desidera eseguire solo il test di calibrazione, procedere ora con la fase 5.
20
7100N/8100N/6100N/6100
Uscita dalla modalità diagnostica
Accesso e selezione dei test
a pagina 19 per uscire dalla modalità diagnostica.
Accesso e selezione dei test
2001475_A
