Rimage Producer V Einrichtungs- Und Installationsanleitung

Integrierter Rimage Producer™ V – Einrichtungs-
®
und Installationsanleitung
Voraussetzungen:
In diesem Dokument wird die Einrichtung des integrierten Rimage Producer V-Produktes
(Producer 8300N) beschrieben.
Die Anweisungen in diesem Dokument sind für Personen vorgesehen, die mit
Hardwareeinrichtung, Softwareinstallation und Windows®-Betriebssystemen vertraut sind.
Wenn Sie die in diesem Dokument beschriebenen Abläufe nicht verstehen, wenden Sie sich an
Ihren Computertechniker.
Die Dokumente, auf die in dieser Anleitung verwiesen wird, finden Sie auf der
Benutzerhandbuch-Disc zum Rimage Producer V, die Sie mit Ihrem System erhalten haben.
Zudem können Sie sie online unter www.rimage.com/support
Wichtig!
• Lesen Sie die Anleitungen sorgfältig durch, bevor Sie mit der Einrichtung und Installation
beginnen.
•
Heben Sie alle Verpackungsmaterialien Ihres Rimage-Systems auf.
Hinweise:
•
Das integrierte Producer V-System besteht aus der Roboter-Station und einem integrierten
Control Center (PC). Auf einem integrierten PC ist die gesamte Rimage-Software bereits
installiert. Das System kann mit dem Everest Encore oder mit dem Prism III-Drucker
geliefert werden.
•
Ihr Produkt weicht möglicherweise leicht vom abgebildeten Produkt ab.
•
Die in diesem Dokument verwendeten Begriffe „Producer V" und „Roboter-Station"
beziehen sich auf alle oben aufgeführten Produkte. Der Begriff „Drucker" bezieht sich
entweder auf den Everest Encore oder Prism III-Drucker. Der Begriff „System" bezieht sich
auf die Kombination aus Producer V Roboter-Station und Drucker.
•
Dieses Produkt ist auch für ein IT-Energieverteilungssystem mit einer Leiter-Leiter-
Spannung von 120/230 V vorgesehen.
•
Sofern nicht anders angegeben, beziehen sich alle Anweisungen zur Navigation in Windows
auf Windows 10. Bei anderen Betriebssystemen können die Navigationspfade geringfügig
abweichen.
Erforderliche Komponenten:
• Ein Netzwerkkabel ist erforderlich. Damit die Software ordnungsgemäß
funktionieren kann, ist eine Netzwerkverbindung erforderlich.
Wichtig! Sie müssen ein Netzwerkkabel bereitstellen. Das Netzwerkkabel ist nicht im
Lieferumfang des Systems enthalten.
•
Für die lokale Systemsteuerung sind ein Monitor, eine USB-Maus und eine USB-
Tastatur erforderlich.
•
Schere oder Seitenschneider
• Kreuzschlitzschraubendreher
1
Überprüfen der Inhalte des Zubehörsatzes
Der Zubehörsatz enthält Folgendes:
• Integrierter Rimage Producer V – Einrichtungs- und Installationsanleitung (dieses
Dokument)
• Rimage-Produktgarantie
•
Netzkabel
•
Benutzerhandbuch-Disc zum Rimage Producer V
•
Disc-Hülle mit der Disc „Rimage Software Suite" und Wiederherstellungs-Disc
•
Anleitung für die Wiederherstellungs-Disc
•
Schlüssel für die Gehäusetür
2004011_B
2

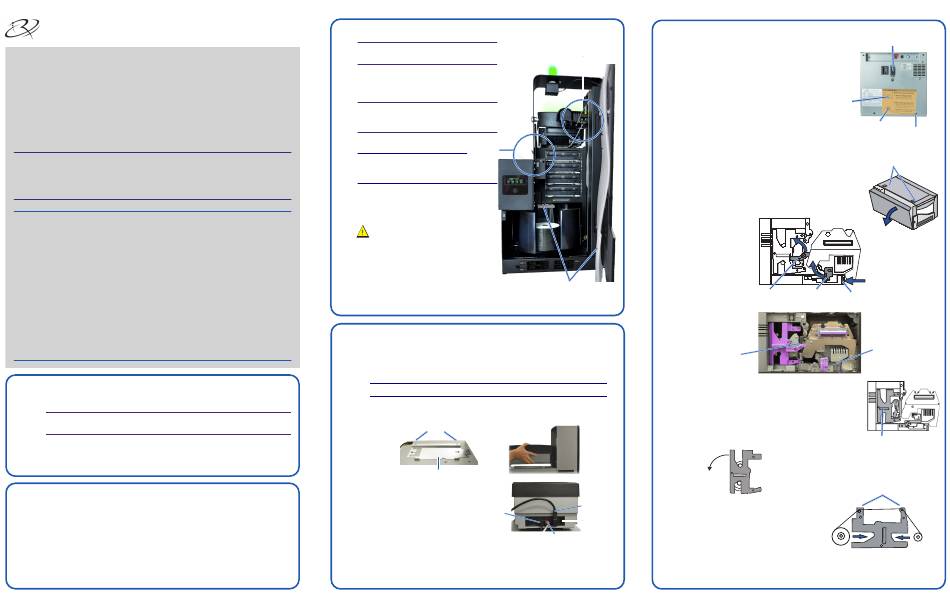

Vorbereiten der Roboter-Station
Wichtig! Das System ist schwer. Verwenden Sie
zum Anheben des Systems ein Hilfsmittel.
a.
Entfernen Sie den
Softwarevereinbarungsaufkleber von der
vorderen Gehäusetür.
Wichtig! Lesen Sie den Aufkleber, bevor Sie ihn
entfernen. Durch das Entfernen des Aufklebers
akzeptieren Sie die Bedingungen der Vereinbarung.
abrufen. b.
Öffnen Sie die vordere Gehäusetür.
Tipp: Sollte das System abgesperrt
sein, befinden sich die Schlüssel im Zubehörsatz,
der im Lieferumfang des Systems enthalten ist.
c. Entfernen Sie den Schutz-Schaumstoff von der
Innenseite der Tür.
d.
Schneiden Sie den Kabelbinder am Hebearm
durch.
Vorsicht! Schneiden Sie nicht den
Zahnriemen oder das Kabel durch!
e.
Entfernen Sie das Klebeband von der Disc-
Zuführung.
f.
Entfernen Sie den Schaumstoff über dem
Karussell.
g.
Siehe greifernahe Anweisungen, um die Greiferbeschränkung auszuhaken.
h.
Schließen Sie die Gehäusetür.
3
Einrichten des Druckers
Prism III™
a.
Packen Sie den Prism III Drucker aus. Beachten Sie dabei die Hinweise auf dem
Karton des Prism-Druckers.
Hinweis: Das Prism-Druckband ist bereits installiert.
b. Setzen Sie den Drucker so auf den Rimage Producer V, dass die Kunststofffüße in
die Aussparungen in der Druckerplatte eingreifen.
c.
Anschließen der Kabel.
i.
ii.
iii.
d.
Schalten Sie den Prism-Drucker über den Netzschalter ein.
Kabelbinder- / Greiferbeschränkungsanweisungen
Klebeband
Schutz-Schaumstoff
Aussparungen
Druckerplatte
Schließen Sie das USB-Kabel an
den Drucker an.
USB-
Kabel
Schließen Sie das Drucker-Kabel
vom Producer V am Drucker an.
Schließen Sie das Netzkabel vom
Druckerkabel
Producer V am Drucker an.
Copyright © 2020 Rimage
3
Einrichten des Druckers (Fortsetzung)
Everest Encore™
a.
Packen Sie den Everest Encore Drucker aus.
Beachten Sie dabei die Hinweise auf dem Karton
des Everest-Druckers.
b.
Befolgen Sie die Anweisungen auf der Anleitungskarte
auf der Rückseite des Druckers.
i.
Stellen Sie den Versorgungs-
spannungswahlschalter ein.
ii.
Setzen Sie die
Transportsicherungsschraube in
das als Aufbewahrungsposition
markierte Loch ein.
c.
Öffnen Sie den Everest Encore Drucker.
i.
Drücken Sie auf die beiden Verriegelungen an der
Seitenabdeckung.
ii.
Klappen Sie die Seitenabdeckung nach unten.
Verriegelung 1
d.
Öffnen Sie die Verriegelungen 1, 2 und 3 (siehe Pfeile in der Abbildung).
Transportsicherung
e. Entfernen Sie die Kunststoff-Transportsicherungen
(2 Teile) im Drucker.
f.
Legen Sie das Druckband ein.
i.
Ziehen Sie den Druckbandträger am Griff
vollständig aus dem Drucker heraus.
ii.
Legen Sie den Druckbandträger mit der Rückseite
nach unten auf eine saubere, ebene Fläche.
iii.
Legen Sie das Druckband wie gezeigt
Netzkabel
über die Führungsrollen.
Netzschalter iv.
Setzen Sie die Zuführungsrolle und
die Aufnahmerolle in den
Druckbandträger ein.
v. S
traffen Sie das Druckband,
indem Sie die Aufnahmerolle im
Uhrzeigersinn drehen.
vi. Legen Sie den Druckbandträger in den Drucker ein.
Spannungswahlschalter
Anleitungskarte
Transportsicherungsschraube
Aufbewahrungsposition
der Transportschraube
Verriegelungen der Seitenabdeckung
Verriegelung 2 Verriegelung 3
Transportsicherung
Druckband Träger
Führungsrollen
Aufnahmerolle
Zuführungsrolle
