Planungshandbuch
Inhalt
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Maximale Abluftrohrlängen . . . . . . . . . . . . . . . . . . . . 5
Gerätekühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Körperkühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Abluftzubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . 7
Sound-System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Steuerungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Klimagerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Aqua / Aroma System. . . . . . . . . . . . . . . . . . . . . . . . . 5
Bedienelement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Anwendungsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

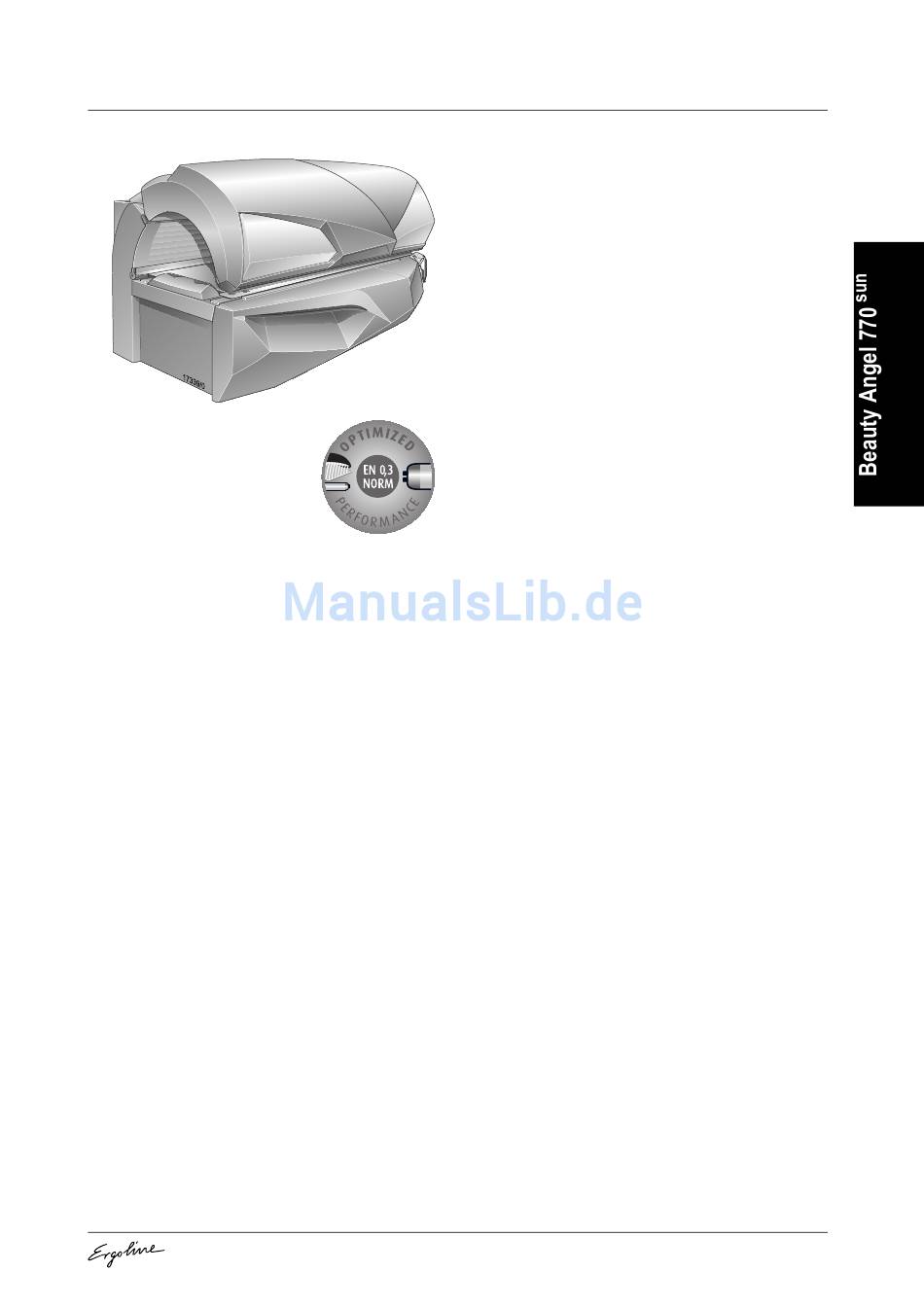

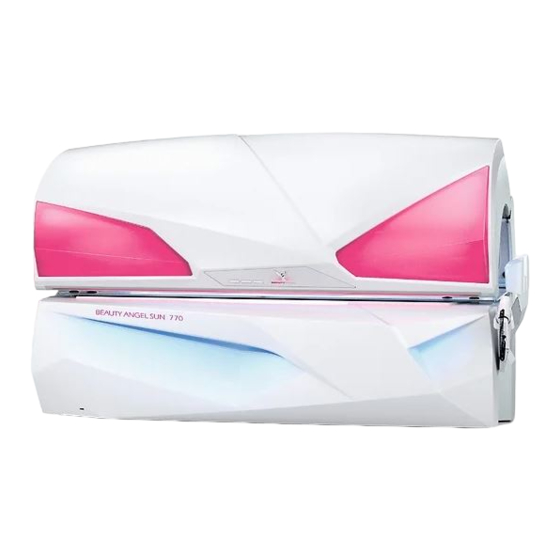

Beauty Angel 770
Mit der Hybrid Technology werden die positiven Eigenschaften
natürlichen Sonnenlichts und die Wirkung der Beauty Light
Lampen vereint. Drei Anwendungsarten zur stehen Verfügung:
die Besonnungsprogramme BEAUTY & SUN und SUN &
BEAUTY oder die reine Collagenanwendung PURE BEAUTY.
Wenn der Sensor verwendet wird, stellen sich die elektronisch
gesteuerten UV-Lampen automatisch auf die individuelle Haut-
empfindlichkeit ein, so dass ein Sonnenbrand zuverlässig ver-
mieden wird.
Mit dem neuen Glasbedienelement können alle verfügbaren
Funktionen des Gerätes voreingestellt und der Professional
Set-up Manager aufgerufen werden.
Hochwertige High Performance LEDs mit über 200 Farb- und
Lichteffekten versprechen eine Wohlfühlatmosphäre und
gleichzeitig eine bis zu 80 %ige Energieersparnis und eine
Lebensdauer von mehr als 30.000 Stunden.
BEAUTY ANGEL 770
sun
sun
sun
Beauty Angel 770
- 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ergoline Beauty Angel 770 sun
Inhaltszusammenfassung für ergoline Beauty Angel 770 sun
-
Seite 1: Inhaltsverzeichnis
Planungshandbuch Beauty Angel 770 Mit der Hybrid Technology werden die positiven Eigenschaften natürlichen Sonnenlichts und die Wirkung der Beauty Light Lampen vereint. Drei Anwendungsarten zur stehen Verfügung: die Besonnungsprogramme BEAUTY & SUN und SUN & BEAUTY oder die reine Collagenanwendung PURE BEAUTY. Wenn der Sensor verwendet wird, stellen sich die elektronisch gesteuerten UV-Lampen automatisch auf die individuelle Haut- empfindlichkeit ein, so dass ein Sonnenbrand zuverlässig ver-... -
Seite 2: Gerätebeschreibung
Beauty Angel 770 Planungshandbuch Gerätebeschreibung 1. Sensor mit Basisstation 2. Audio-System Lautsprecher (2.1), Kopfhöreranschluss (2.2), MP3-Anschluss (2.3) 3. Beauty Light-Lampen und UV-Niederdrucklampen, Unterteil 4. Zwischenscheibe 5. Acrylglasliegescheibe Unterteil 6. Luftdüsen Körperkühlung Fußende 7. Beauty Light-Lampen und UV-Niederdrucklampen, Seitenteil 8. -
Seite 3: Technische Daten
Planungshandbuch Beauty Angel 770 Technische Daten Elektrische Daten Geräuschemission Nennleistungsaufnahme: Schalldruckpegel: 68,9 db (A) mit Klimagerät 12800 W Zu- und Abluft Nennspannung: 400 – 415 V 3N~ Temperaturdifferenz Abluft/Zuluft: 11°C Nennfrequenz: 50 Hz Max. Luftbedarf: 2800 m Nennabsicherung: 3 x 25 A (träge) Optimale Umgebungstemperatur: 25 - 30 °C Anschlussleitung (zum Beispiel):... -
Seite 4: Abmessungen
Beauty Angel 770 Planungshandbuch Abmessungen 1378 mm 1328 mm 1309 mm 800 mm 188 mm 2350 mm 2260 mm 2000 mm 1730 mm 238 mm 265 mm 867 mm L6 (L7) 1116 mm 1410 mm 1745 mm 1078 mm 400 mm 114 mm 1887 mm 1974 mm... -
Seite 5: Maximale Abluftrohrlängen
Planungshandbuch Beauty Angel 770 Maximale Abluftrohrlängen Berechnungsgrundlage (ohne Zusatzlüfter): Gegendruck 100 Pascal Luftdruck 100.000 Pascal Lufttemperatur 32 °C Dichte 1,112 kg/m dynamische Zähigkeit der Luft 1,92E-05 Pa x s Rauigkeit zul. Länge Wellrohr 90°-Bogen in (im Mittel) Volumenstrom Verlustbeiwert der geraden ... -
Seite 6: Gerätekühlung
Beauty Angel 770 Planungshandbuch Gerätekühlung Zur Gerätekühlung wird Kabinen- bzw. Studioluft durch die Luftschlitze in der Frontblen- de des Geräteunterteils (1) und über die Filtermatten im Oberteil (2) angesaugt (Zuluft). Die angesaugte Luft wird zunächst durch Filterpakete gereinigt, weiter an den erwärmt- en UV-Nieder- und Hochdrucklampen vorbeigeführt und schließlich als erwärmte Abluft über den Zentralabluftstutzen (3) an der Rückseite des Geräts nach außen geleitet. -
Seite 7: Abluftzubehör
Planungshandbuch Beauty Angel 770 Abluftzubehör Der Anschluss an ein Zentralabluftsystem ist nach oben, oben rechts, oben links und nach hinten möglich. Die hierfür vorgesehenen Öffnungen befinden sich oberhalb am Zentralabluftstutzen. Wellrohr Eine ausreichende Geräteentlüftung ist bis zu einer Abluftrohrlänge von 10 Metern (oh- ne 90°-Bogen) möglich. -
Seite 8: Sound-System
Beauty Angel 770 Planungshandbuch Sound-System Bezeichnung: Artikel-Nr. Bemerkung: 100003074 Nachrüstbares Zubehör 3D-Sound-Unit Verdrahtungssatz Audio 50000060 inklusive Kanalwahl Verdrahtungssatz Audio 50000061 ohne Kanalwahl 1) beinhaltet SD-Card Voice Guide, SD-Card Musik, MP3-Dock-in und 2 SD-Card-Slots Steuerungen Steuerung Artikel-Nr. Bemerkungen MCS III plus Handfernsteuerung 500000456 mit Chipkartenterminal Klimagerät... -
Seite 9: Anwendungsarten
Planungshandbuch Beauty Angel 770 Anwendungsarten Es gibt 3 Arten zur Auswahl. • PURE BEAUTY: Nur die Beauty Light-Lampen sind eingeschaltet. • BEAUTY & SUN: Beauty Light-Lampen und UV-Lampen sind eingeschaltet. Der Anteil der UV-Strahlung beträgt bis zu 30 %. • SUN & BEAUTY: Beauty Light-Lampen und UV-Lampen sind eingeschaltet. Je nach Hauttyp und Vorbräune ist der Anteil der UV- Strahlung höher als der Anteil der Beauty Light-Lampen. - Seite 10 Beauty Angel 770 Planungshandbuch 10 – Beauty Angel 770...
