Inhaltszusammenfassung für Epson HDBaseT ELPHD01

  • Seite 34: Sicherheitsanweisungen

    Einleitung Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Um eine sichere und richtige Verwendung sicherzustellen, lesen Sie diese Anleitung vorher sorgfältig durch. Bewahren Sie diese Anleitung an einem sicheren Ort auf, damit Sie sie bei zukünftigen Fragen leicht wiederfinden. * Weitere nicht in dieser Anleitung enthaltene Informationen finden Sie in der "Bedienungsanleitung"...
  • Seite 35 • Mit dem Netzstecker vorsichtig umgehen. Bei falscher Handhabung kann es zu Brand oder elektrischem Schlag kommen. Bei der Handhabung des Steckers die folgenden Punkte beachten. • Wandsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen nicht überlasten. • Wenn sich Fremdkörper, wie z. B. Staub, auf dem Stecker befinden, den Stecker nicht einstecken.
  • Seite 36 Wenn eine der folgenden Abnormalitäten bemerkt wird, das Gerät sofort ausschalten, das Netzkabel von der Netzsteckdose trennen und einen Fachhändler vor Ort oder das Epson Service Callcenter kontaktieren. • Aus dem Gerät tritt Rauch aus oder ungewöhnliche Gerüche oder Geräusche sind bemerkbar.
  • Seite 37 HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance. Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. © SEIKO EPSON CORPORATION 2013. All rights reserved.

  • Seite 38: Hinweise Zu Verwendung Und Aufbewahrung

    Gerät zu verwenden, und einen örtlichen Händler oder das in der mit dem Projektor gelieferten "Bedienungsanleitung" erwähnte Epson Service Center aufsuchen. * Dies ist ein speziell für Epson-Projektoren hergestelltes optionales Gerät. Weitere Informationen zur Handhabung dieses Gerätes finden Sie in der "Bedienungsanleitung" des Projektors.

  • Seite 39: Funktionsübersicht

    Funktionsübersicht Dieser Sender ermöglicht die Übertragung eines HDMI- und RS-232C- Steuersignals mit einem LAN-Kabel (Kategorie 5e oder 6) über große Entfernungen. Der HDBaseT-Standard bildet die Grundlage für dieses Gerät. Dieses Gerät ist nützlich, da mit ihm zur Fernsteuerung des Projektors, z. B. in einer Halle oder Veranstaltungsanlage, ein bis zu 100 m (328 Fuß) langes LAN- Kabel verwendet werden kann.

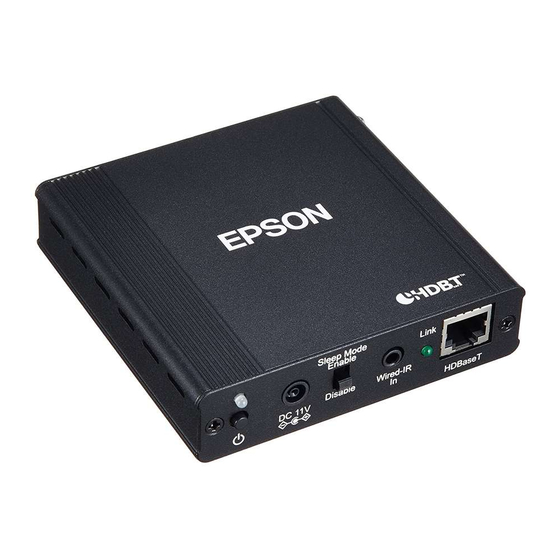

  • Seite 40 Schnittstelle Vorderseite Rückseite Bezeichnung Funktion a Anschluss HDMI In Eingang für Video- und Audiosignale von HDMI- kompatiblen Videogeräten und Computern. b Anschluss LAN Zum Anschließen des Gerätes an ein Netzwerk (zur Steuerung) über ein LAN-Kabel. Anschließen, wenn der Projektor von einem Computer über ein Netzwerk gesteuert werden soll.

  • Seite 41: Unterstützte Lan-Kabel

    f Netzbuchse Zum Anschließen des AC-Adapter-Steckers. Keine andere Stromversorgung (AC-Adapter/ Netzkabel) verwenden. Ausschließlich den mitgelieferten Adapter/das mitgelieferte Netzkabel verwenden. Beachten Sie, dass dieses Gerät bei eingestecktem Netzkabel automatisch einschaltet (Direkt Einschalten), wenn die Stromversorgung nach einem Stromausfall wiederhergestellt ist. g [Sleep Mode]- Bei Einstellung [Enable] wird automatisch der Schalter Sleep-Modus aktiviert und das Gerät schaltet...

  • Seite 42: Fehlersuche

    Fehlersuche Problem Lösung Kein Bild Ist das Gerät eingeschaltet? Prüfen, ob die Netzanzeige grün leuchtet. Ist das HDMI-Kabel korrekt angeschlossen? Prüfen, ob das HDMI-Kabel am Videogerät und an diesem Gerät richtig angeschlossen ist. Ist das LAN-Kabel korrekt angeschlossen? Prüfen, dass die Link-Anzeige grün leuchtet. Außerdem sicherstellen, dass ein durchverbundenes STP-Kabel der Kategorie 5e oder 6 verwendet wird.

  • Seite 43: Technische Daten

    Die Fernbedienung Ist das Fernbedienungskabel korrekt angeschlossen? funktioniert nicht Prüfen, ob das Fernbedienungskabel an der Fernbedienung und an diesem Gerät richtig angeschlossen ist. Stimmen die Fernbedienungs-ID und die Projektor-ID überein? Achten Sie darauf, dass die ID für den Projektor, den Sie verwenden möchten, und die ID für die Fernbedienung übereinstimmen.
  • Seite 44 HDMI- VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/ Eingangssignale SXGA/SXGA+/UXGA/WUXGA/SDTV(480i/480p)/ SDTV(576i/576p)/HDTV(720p)/HDTV(1080i)/ HDTV(1080p) * Abhängig vom angeschlossenen Projektor. Weitere Informationen dazu finden Sie in der "Bedienungsanleitung" des Projektors. Anschluss LAN RJ45 (nur 100Base-TX) Anschluss RS-232 In 9-pol. Mini-D-Sub (Stecker)/max. Kabellänge 5 m (16,5 Fuß) (Kreuzkabel) Anschluss Wired-IR In Stereo-Minibuchse (3,5 Φ)/max. Kabellänge 20 m (65,6 Fuß) Stromversorgung 100 bis 240 V AC ±10 % 50/60 Hz...
  • Seite 45 Verkabelung für den Anschluss RS-232 In RS-232C-Kreuzkabel verwenden. • Signalbezeichnung Anschluss Stift Signalbezeichnung Funktion Datenempfang Datenübertragung Erdung Signalleitung • Kommunikationsprotokoll Standardeinstellung für Baudrate: 9.600 bps, Datenlänge: 8 Bit, Parität: Keine, Stop-Bit: 1 Bit, Handshake: Kein...
  • Seite 100 Printed in China XX.XX-.XX(XXX)
