Inhaltszusammenfassung für Epson HDBaseT ELPHD01
-
Seite 2: Sicherheitsanweisungen
Einleitung Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Um eine sichere und richtige Verwendung sicherzustellen, lesen Sie diese Anleitung vorher sorgfältig durch. Bewahren Sie diese Anleitung an einem sicheren Ort auf, damit Sie sie bei zukünftigen Fragen leicht wiederfinden. * Weitere nicht in dieser Anleitung enthaltene Informationen finden Sie in der "Bedienungsanleitung"... - Seite 3 • Mit dem Netzstecker vorsichtig umgehen. Bei falscher Handhabung kann es zu Brand oder elektrischem Schlag kommen. Bei der Handhabung des Steckers die folgenden Punkte beachten. • Wandsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen nicht überlasten. • Wenn sich Fremdkörper, wie z. B. Staub, auf dem Stecker befinden, den Stecker nicht einstecken.
- Seite 4 Wenn eine der folgenden Abnormalitäten bemerkt wird, das Gerät sofort ausschalten, das Netzkabel von der Netzsteckdose trennen und einen Fachhändler vor Ort oder das Epson Service Callcenter kontaktieren. • Aus dem Gerät tritt Rauch aus oder ungewöhnliche Gerüche oder Geräusche sind bemerkbar.
- Seite 5 HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance. Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzichtet auf jedwede Rechte an diesen Marken. © SEIKO EPSON CORPORATION 2013. All rights reserved.
-
Seite 6: Hinweise Zu Verwendung Und Aufbewahrung
Gerät zu verwenden, und einen örtlichen Händler oder das in der mit dem Projektor gelieferten "Bedienungsanleitung" erwähnte Epson Service Center aufsuchen. * Dies ist ein speziell für Epson-Projektoren hergestelltes optionales Gerät. Weitere Informationen zur Handhabung dieses Gerätes finden Sie in der "Bedienungsanleitung" des Projektors. -
Seite 7: Funktionsübersicht

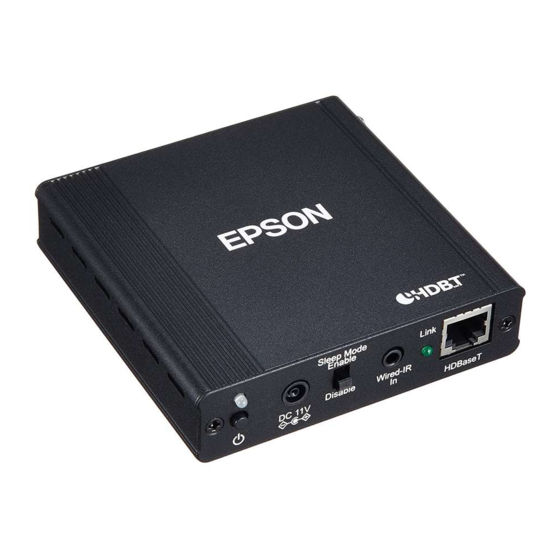

Funktionsübersicht Dieser Sender ermöglicht die Übertragung eines HDMI- und RS-232C- Steuersignals mit einem LAN-Kabel (Kategorie 5e oder 6) über große Entfernungen. Der HDBaseT-Standard bildet die Grundlage für dieses Gerät. Dieses Gerät ist nützlich, da mit ihm zur Fernsteuerung des Projektors, z. B. in einer Halle oder Veranstaltungsanlage, ein bis zu 100 m (328 Fuß) langes LAN- Kabel verwendet werden kann. - Seite 8 Schnittstelle Vorderseite Rückseite Bezeichnung Funktion a Anschluss HDMI In Eingang für Video- und Audiosignale von HDMI- kompatiblen Videogeräten und Computern. b Anschluss LAN Zum Anschließen des Gerätes an ein Netzwerk (zur Steuerung) über ein LAN-Kabel. Anschließen, wenn der Projektor von einem Computer über ein Netzwerk gesteuert werden soll.
- Seite 9 f Netzbuchse Zum Anschließen des AC-Adapter-Steckers. Keine andere Stromversorgung (AC-Adapter/ Netzkabel) verwenden. Ausschließlich den mitgelieferten Adapter/das mitgelieferte Netzkabel verwenden. Beachten Sie, dass dieses Gerät bei eingestecktem Netzkabel automatisch einschaltet (Direkt Einschalten), wenn die Stromversorgung nach einem Stromausfall wiederhergestellt ist. g [Sleep Mode]- Bei Einstellung [Enable] wird automatisch der Schalter Sleep-Modus aktiviert und das Gerät schaltet...
-
Seite 10: Fehlersuche
Fehlersuche Problem Lösung Kein Bild Ist das Gerät eingeschaltet? Prüfen, ob die Netzanzeige grün leuchtet. Ist das HDMI-Kabel korrekt angeschlossen? Prüfen, ob das HDMI-Kabel am Videogerät und an diesem Gerät richtig angeschlossen ist. Ist das LAN-Kabel korrekt angeschlossen? Prüfen, dass die Link-Anzeige grün leuchtet. Außerdem sicherstellen, dass ein durchverbundenes STP-Kabel der Kategorie 5e oder 6 verwendet wird. -
Seite 11: Technische Daten
Die Fernbedienung Ist das Fernbedienungskabel korrekt angeschlossen? funktioniert nicht Prüfen, ob das Fernbedienungskabel an der Fernbedienung und an diesem Gerät richtig angeschlossen ist. Stimmen die Fernbedienungs-ID und die Projektor-ID überein? Achten Sie darauf, dass die ID für den Projektor, den Sie verwenden möchten, und die ID für die Fernbedienung übereinstimmen. - Seite 12 HDMI- VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/ Eingangssignale SXGA/SXGA+/UXGA/WUXGA/SDTV(480i/480p)/ SDTV(576i/576p)/HDTV(720p)/HDTV(1080i)/ HDTV(1080p) * Abhängig vom angeschlossenen Projektor. Weitere Informationen dazu finden Sie in der "Bedienungsanleitung" des Projektors. Anschluss LAN RJ45 (nur 100Base-TX) Anschluss RS-232 In 9-pol. Mini-D-Sub (Stecker)/max. Kabellänge 5 m (16,5 Fuß) (Kreuzkabel) Anschluss Wired-IR In Stereo-Minibuchse (3,5 Φ)/max. Kabellänge 20 m (65,6 Fuß) Stromversorgung 100 bis 240 V AC ±10 % 50/60 Hz...
- Seite 13 Verkabelung für den Anschluss RS-232 In RS-232C-Kreuzkabel verwenden. • Signalbezeichnung Anschluss Stift Signalbezeichnung Funktion Datenempfang Datenübertragung Erdung Signalleitung • Kommunikationsprotokoll Standardeinstellung für Baudrate: 9.600 bps, Datenlänge: 8 Bit, Parität: Keine, Stop-Bit: 1 Bit, Handshake: Kein...
- Seite 14 FCC Compliance Statement For United States Users This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
- Seite 15 WARNING: The cords included with this product contain chemicals, including lead, known to the State of California to cause birth defects or other reproductive harm. Wash hands after handling. (This notice is provided in accordance with Proposition 65 in Cal. Health & Safety Code §...
- Seite 16 Atención usuarios en la provincia de Buenos Aires, Argentina La etiqueta de un contenedor tachado que hallará en su producto indica que este producto no se puede tirar con la basura doméstica normal. Para impedir posibles daños medioambientales o para la salud, separe este producto de otros canales de desecho para garantizar que se recicle de una forma segura para el medio ambiente.
- Seite 17 Printed in China XX.XX-.XX(XXX)
