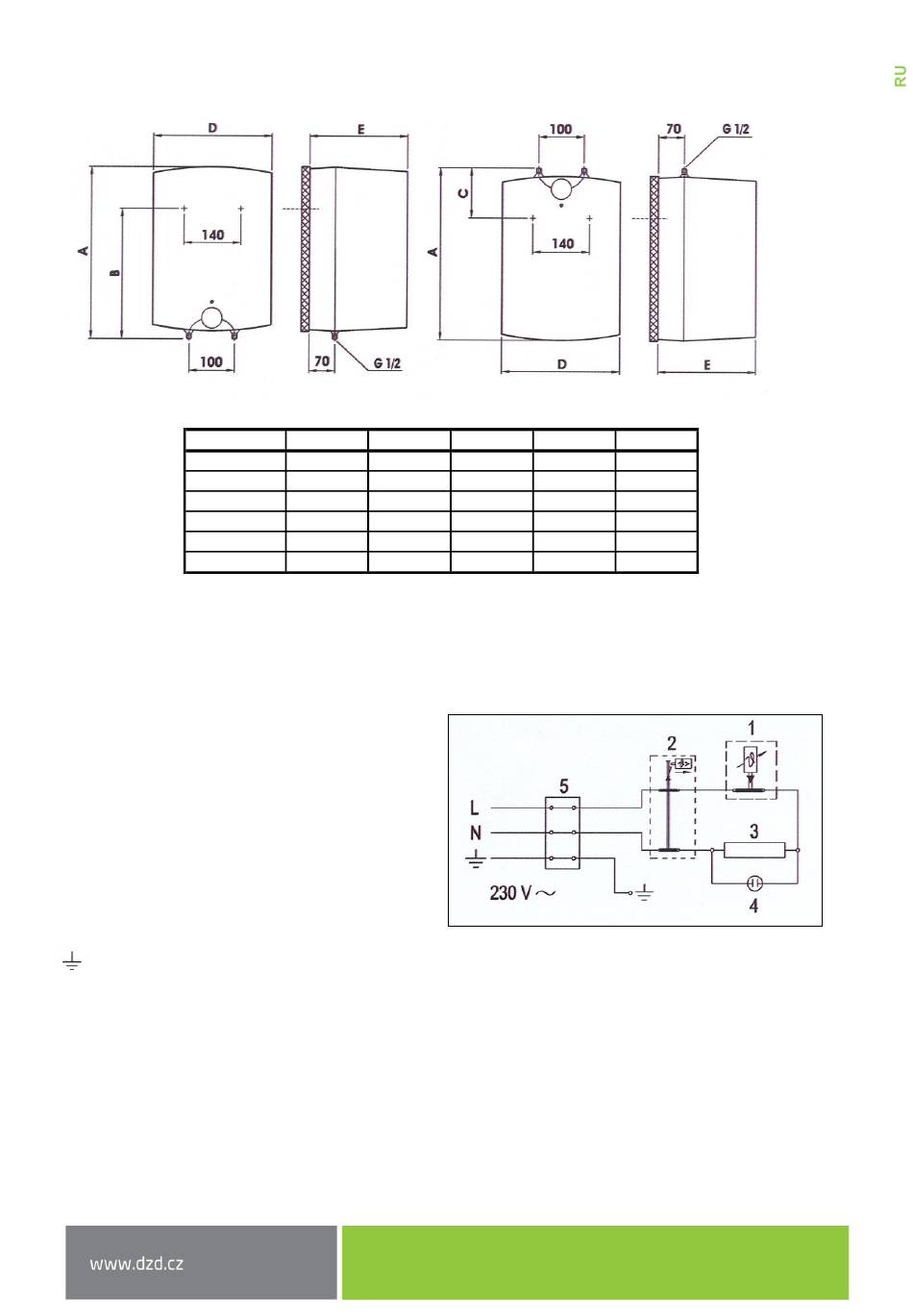

Рис. 1
Размеры водонагревателей
Исполнение над точкой отбора
TO 5 UP
TO 5 IN
TO 10 UP
TO 10 IN
TO 15 UP
TO 15 IN
Рис.2
Схема электрического подключения
Пояснительный текст:
1 – Термостат
2 – Тепловой предохранитель одноразовый
3 – Нагревательный элемент
4 – Контрольная лампочка работы
5 – Клеммник
L – Фазовый провод
N – Нейтральный провод
– Заземляющий провод
Исполнение под точкой отбора
A B
400 280
400 - 155
500 398
500 - 122
500 398
500 - 122
C D E
- 260 265
260 265
- 350 265
350 265
- 350 310
350 310
2-2014
