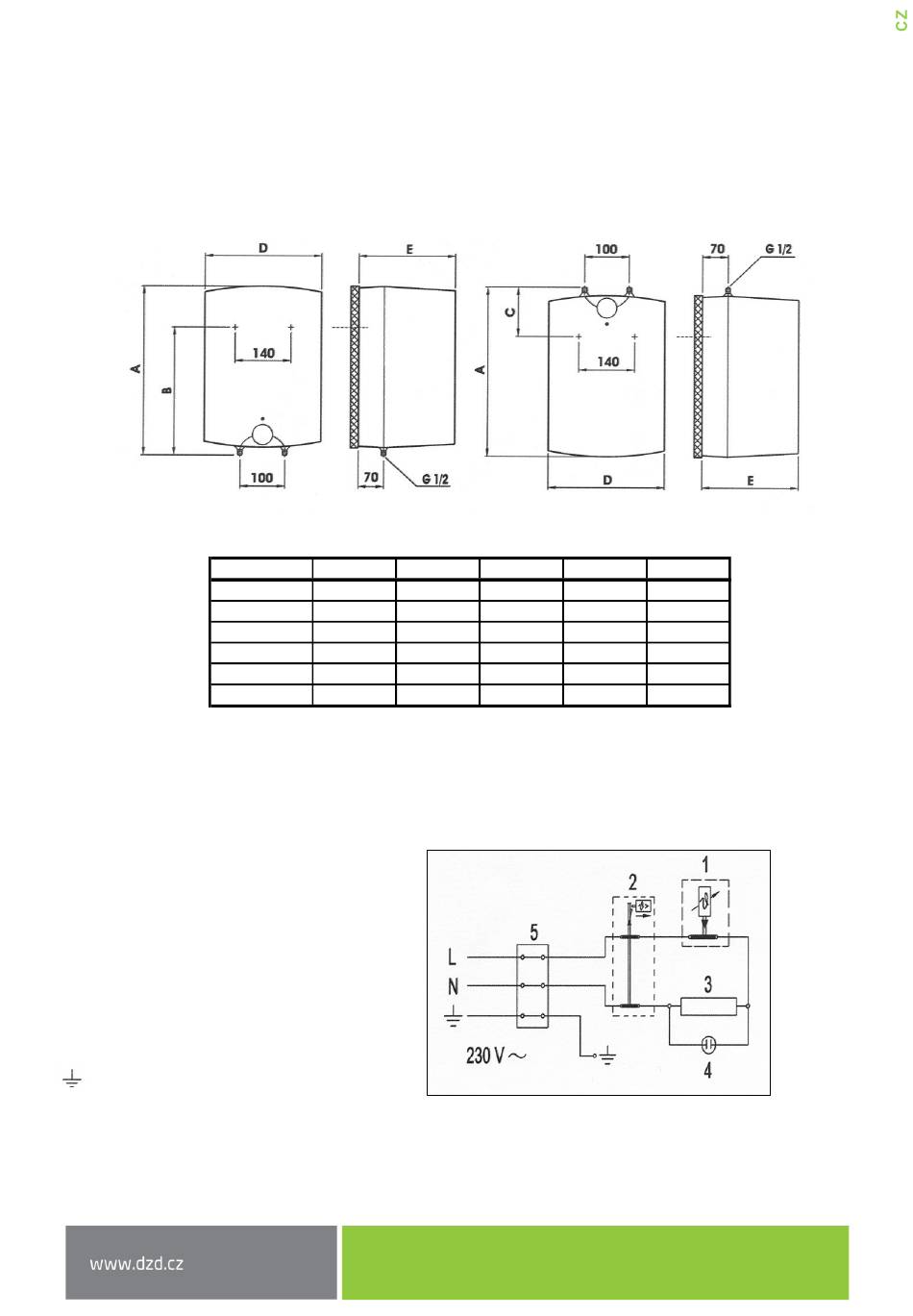

15 OBRÁZKY
15.1 ROZMĚRY OHŘÍVAČŮ
Provedení nad odběrné místo
TO 5 UP
TO 5 IN
TO 10 UP
TO 10 IN
TO 15 UP
TO 15 IN
15.2 SCHÉMA ELEKTRICKÉHO ZAPOJENÍ
Legenda:
1 – Termostat
2 – Tepelná pojistka nevratná
3 – Topné těleso
4 – Kontrolka provozu
5 – Svorkovnice
L – Fázový vodič
N – Nulový vodič
– Zemnící vodič
A B
400 280
400 - 155
500 398
500 - 122
500 398
500 - 122
Provedení pod odběrné místo
C D E
- 260 265
260 265
- 350 265
350 265
- 350 310
350 310
2-2014
- 13 -
