Abb. 1.

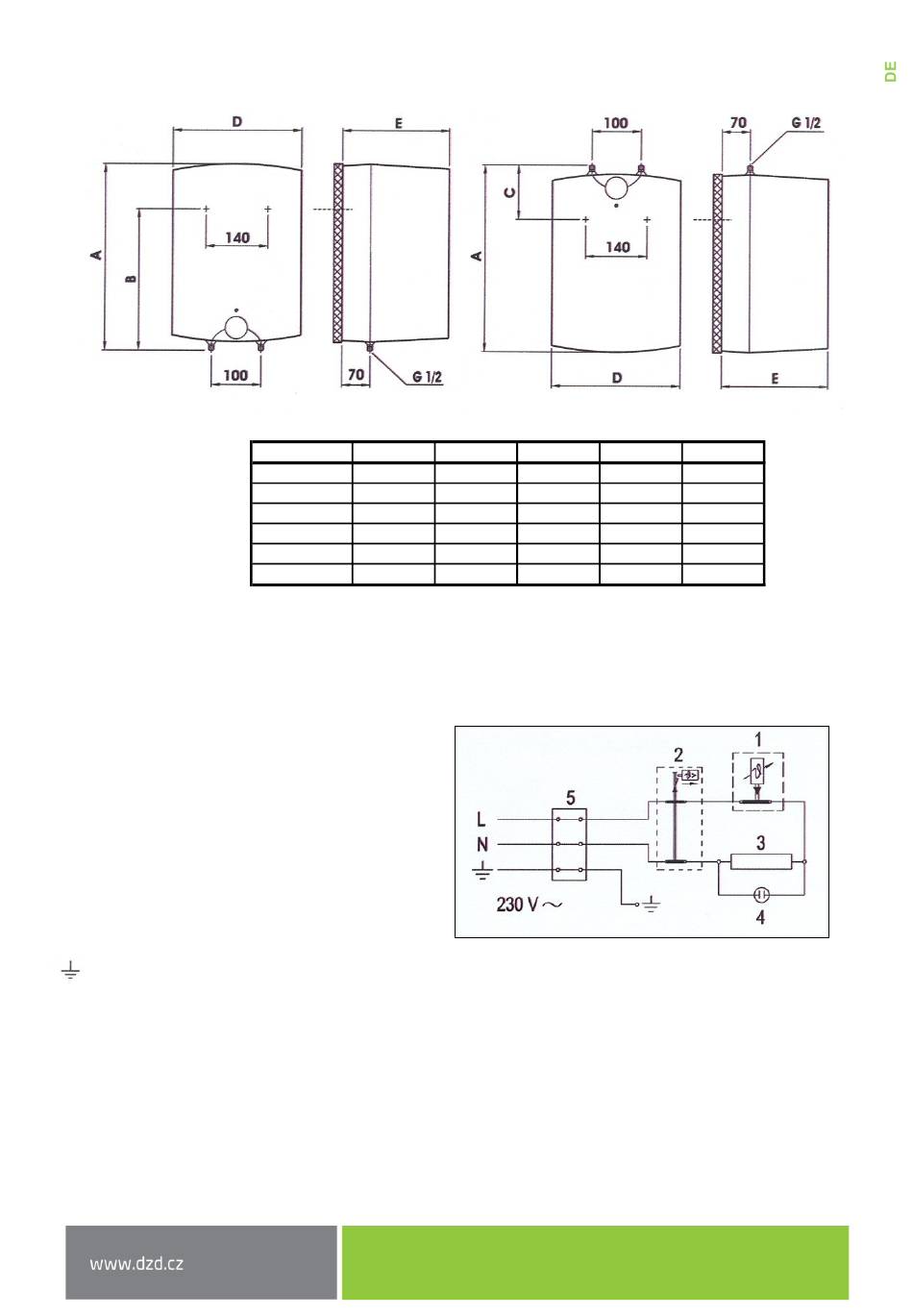

Abmessungen der Wassererwärmer
Ausführung oberhalb der Entnahmestelle
Abb.2
Elektrisches Schaltungsschema
Legende:
1 – Thermostat
2 – Wärmesicherung unumkehrbar
3 – Heizkörper
4 – Betriebskontrollleuchte
5 – Klemmleiste
L – Phasenleiter
N – Nullleiter
- – Erdleiter
A
TO 5 UP 400
TO 5 IN 400
TO 10 UP 500
TO 10 IN 500
TO 15 UP 500
TO 15 IN 500
Ausführung unterhalb der Entnahmestelle
B C D
280 - 260
- 155 260
398 - 350
- 122 350
398 - 350
- 122 350
E
265
265
265
265
310
310
