Bedienung - Nordson A7A Betriebsanleitung

6 A7A Sprühapplikatoren mit Lanze

Bedienung

Siehe Abbildung 2. Wenn die Sprühapplikatoren
geöffnet sind, tritt Druckluft über das Lufteinlassfitting
(2) ein, hebt den Kolben (1) und die Stange (4) an und
drückt dadurch die Feder (3) der Dichtpatrone
zusammen und zieht die Kugel (7) aus dem Sitz (6).
Wenn die Beaufschlagung mit Druckluft unterbrochen
wird, drückt die Feder der Dichtpatrone die Kugel in
den Sitz zurück und stoppt den Fluss von
Beschichtungsmaterial.
2
3
1
2
1

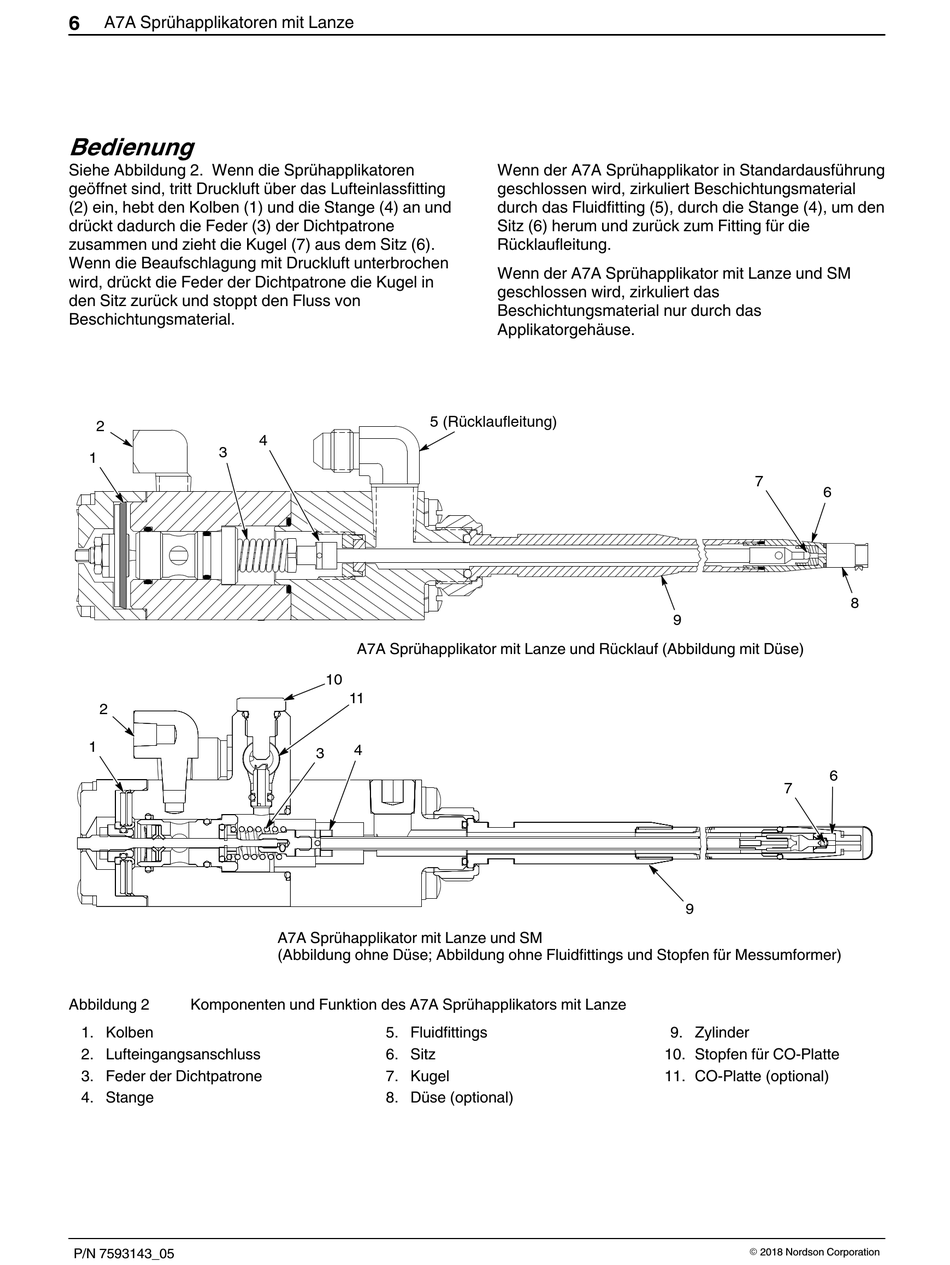

Abbildung 2 Komponenten und Funktion des A7A Sprühapplikators mit Lanze
1. Kolben
2. Lufteingangsanschluss
3. Feder der Dichtpatrone
4. Stange
P/N 7593143_05
5 (Rücklaufleitung)
4
A7A Sprühapplikator mit Lanze und Rücklauf (Abbildung mit Düse)
10
11
4
3
A7A Sprühapplikator mit Lanze und SM
(Abbildung ohne Düse; Abbildung ohne Fluidfittings und Stopfen für Messumformer)
5. Fluidfittings
6. Sitz
7. Kugel
8. Düse (optional)
Wenn der A7A Sprühapplikator in Standardausführung
geschlossen wird, zirkuliert Beschichtungsmaterial
durch das Fluidfitting (5), durch die Stange (4), um den
Sitz (6) herum und zurück zum Fitting für die
Rücklaufleitung.
Wenn der A7A Sprühapplikator mit Lanze und SM
geschlossen wird, zirkuliert das
Beschichtungsmaterial nur durch das
Applikatorgehäuse.
Î Î
Î
7
6
9
6
7
9
9. Zylinder
10. Stopfen für CO‐Platte
11. CO‐Platte (optional)
E 2018 Nordson Corporation
8
