1-Notice Vortex1 FRA 1210_Mise en page 1 07/12/10 15:40 Page8

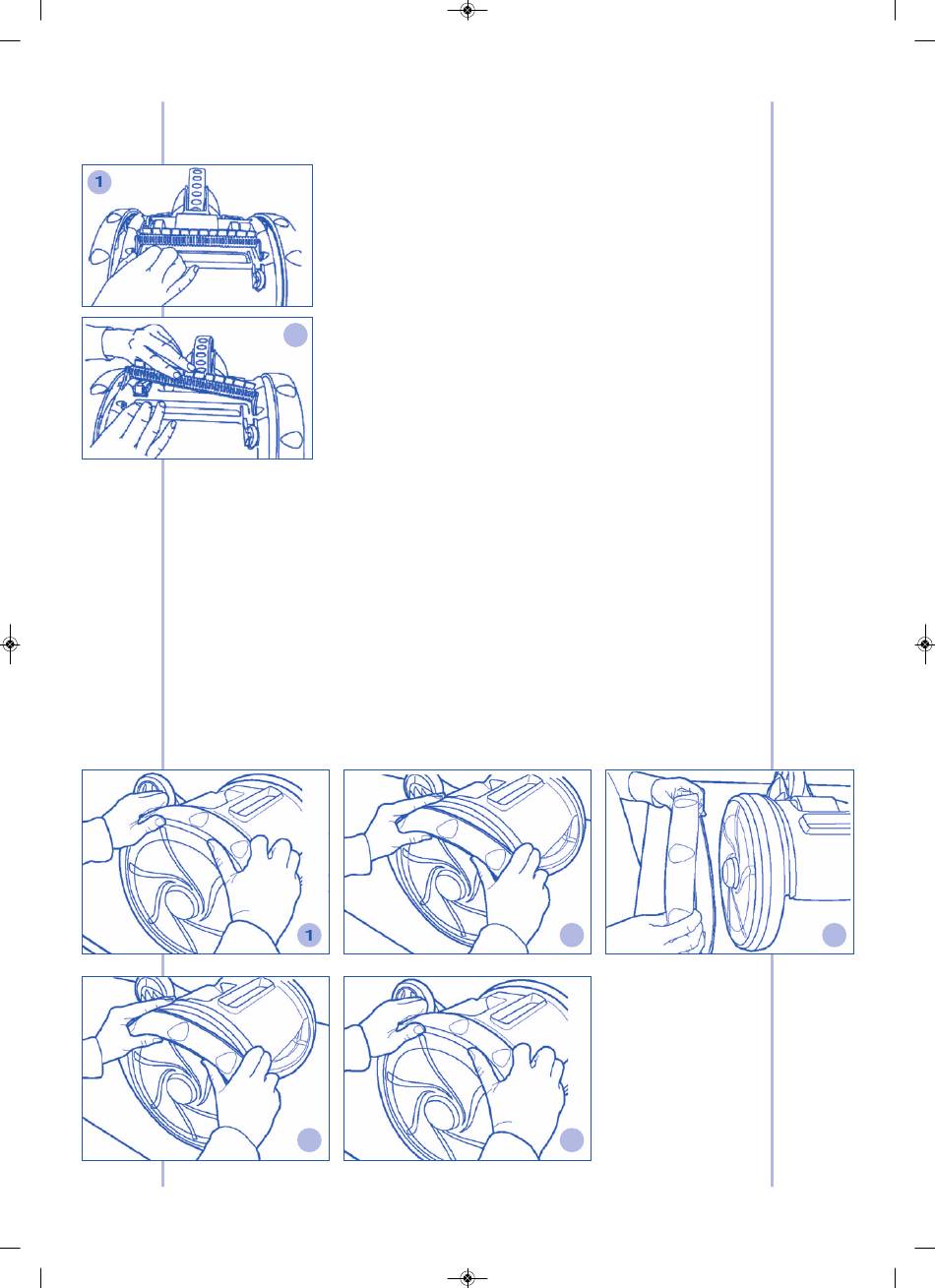

Schéma 9
•
Soulevez le rebord du bandage à changer pour l'enlever de la gorge de la roue
•
Retirez le bandage usé
•
Pour remplacer le bandage, le positionner sur la roue en faisant attention à son orientation
(les rainures doivent être placées sur le côté extérieur de la roue)
•
Placez un côté du bandage sur la roue et ajuster la bordure du bandage dans la rainure
extérieure de la roue
•
Poussez et positionner l'autre côté du bandage dans la rainure intérieure de la roue
(Schéma
Si nécessaire, tournez lentement la roue pour aider à la mise en place.

5 / CHANGEMENT DE LA BROSSE

Le robot est équipé d'une brosse en PVC avec témoin d'usure. Pour
que le nettoyage de votre robot reste efficace vous devez remplacer
la brosse dès que le témoin d'usure est atteint (même si le rouleau
n'est pas abîmé).
•
Retournez le robot pour avoir accès à la brosse.
•
Poussez le bras de la brosse pour enlever l'axe de son emplacement
(Schéma 9-1).
•
Soulevez la brosse et retirez-la du robot.
2
•
Mettez l'axe de la nouvelle brosse dans son emplacement
(Schéma 9-2).
•
Mettez le deuxième axe de la nouvelle brosse dans son emplacement
(Schéma 9-2).

6 / CHANGEMENT DES BANDAGES

(Schéma 10-2).
(Schéma 10-4).
10-5).
4
(Schéma
2
5
Schéma 10
8
(Schéma 10-1).
10-3).
3
