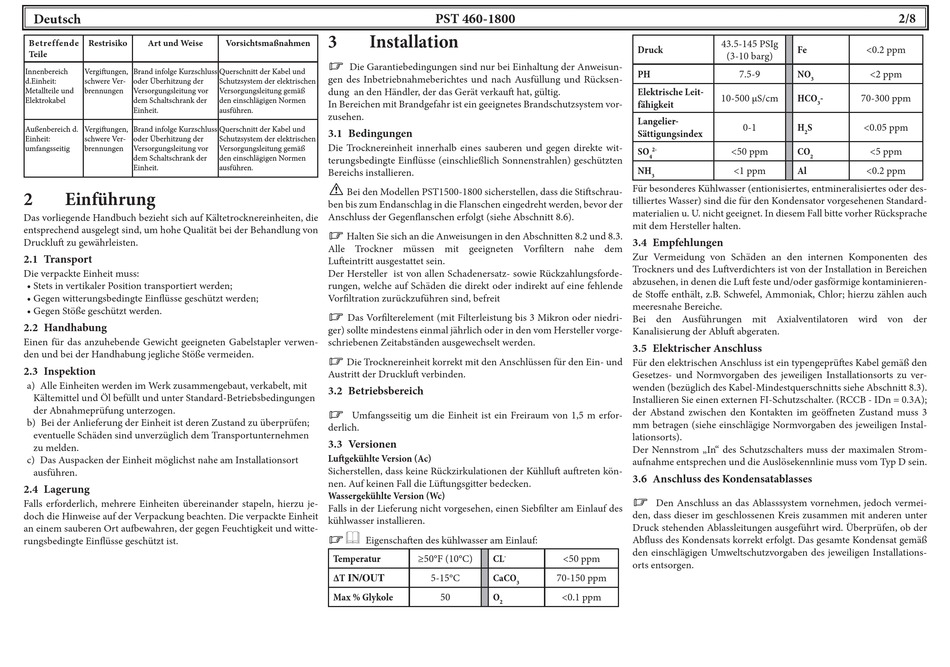

2 Einführung
Das vorliegende Handbuch bezieht sich auf Kältetrocknereinheiten, die
entsprechend ausgelegt sind, um hohe Qualität bei der Behandlung von
Druckluft zu gewährleisten.

2.1 Transport

Die verpackte Einheit muss:
• Stets in vertikaler Position transportiert werden;
• Gegen witterungsbedingte Einfl üsse geschützt werden;
• Gegen Stöße geschützt werden.

2.2 Handhabung

Einen für das anzuhebende Gewicht geeigneten Gabelstapler verwen-
den und bei der Handhabung jegliche Stöße vermeiden.

2.3 Inspektion

a) Alle Einheiten werden im Werk zusammengebaut, verkabelt, mit
Kältemittel und Öl befüllt und unter Standard-Betriebsbedingungen
der Abnahmeprüfung unterzogen.
b) Bei der Anlieferung der Einheit ist deren Zustand zu überprüfen;
eventuelle Schäden sind unverzüglich dem Transportunternehmen
zu melden.
c) Das Auspacken der Einheit möglichst nahe am Installationsort
ausführen.

2.4 Lagerung

Falls erforderlich, mehrere Einheiten übereinander stapeln, hierzu je-
doch die Hinweise auf der Verpackung beachten. Die verpackte Einheit
an einem sauberen Ort aufb ewahren, der gegen Feuchtigkeit und witte-
rungsbedingte Einfl üsse geschützt ist.
3

Installation

Vorsichtsmaßnahmen
Y
Die Garantiebedingungen sind nur bei Einhaltung der Anweisun-
Querschnitt der Kabel und
gen des Inbetriebnahmeberichtes und nach Ausfüllung und Rücksen-
Schutzsystem der elektrischen
Versorgungsleitung gemäß dung an den Händler, der das Gerät verkauft hat, gültig.
den einschlägigen Normen
In Bereichen mit Brandgefahr ist ein geeignetes Brandschutzsystem vor-
ausführen.
zusehen.
Querschnitt der Kabel und

3.1 Bedingungen

Schutzsystem der elektrischen
Die Trocknereinheit innerhalb eines sauberen und gegen direkte wit-
Versorgungsleitung gemäß
den einschlägigen Normen
terungsbedingte Einfl üsse (einschließlich Sonnenstrahlen) geschützten
ausführen.
Bereichs installieren.
!
Bei den Modellen PST1500-1800 sicherstellen, dass die Stift schrau-
ben bis zum Endanschlag in die Flanschen eingedreht werden, bevor der
Anschluss der Gegenfl anschen erfolgt (siehe Abschnitt 8.6).
Y
Halten Sie sich an die Anweisungen in den Abschnitten 8.2 und 8.3.
Alle Trockner müssen mit geeigneten Vorfi ltern nahe dem
Luft eintritt ausgestattet sein.
Der Hersteller ist von allen Schadenersatz- sowie Rückzahlungsforde-
rungen, welche auf Schäden die direkt oder indirekt auf eine fehlende
Vorfi ltration zurückzuführen sind, befreit
Y
Das Vorfi lterelement (mit Filterleistung bis 3 Mikron oder niedri-
ger) sollte mindestens einmal jährlich oder in den vom Hersteller vorge-
schriebenen Zeitabständen ausgewechselt werden.
Y
Die Trocknereinheit korrekt mit den Anschlüssen für den Ein- und
Austritt der Druckluft verbinden.

3.2 Betriebsbereich

Y
Umfangsseitig um die Einheit ist ein Freiraum von 1,5 m erfor-
derlich.

3.3 Versionen

Luft gekühlte Version (Ac)
Sicherstellen, dass keine Rückzirkulationen der Kühlluft auft reten kön-
nen. Auf keinen Fall die Lüft ungsgitter bedecken.
Wassergekühlte Version (Wc)
Falls in der Lieferung nicht vorgesehen, einen Siebfi lter am Einlauf des
kühlwasser installieren.
Y,
Eigenschaft en des kühlwasser am Einlauf:
Temperatur
ΔT IN/OUT
Max % Glykole
PST 460-1800
≥50°F (10°C) CL - <50 ppm
5-15°C CaCO 70-150 ppm
3
50 O <0.1 ppm
2
43.5-145 PSIg
Druck Fe
(3-10 barg)
PH 7.5-9 NO
3
Elektrische Leit-
10-500 μS/cm HCO
fähigkeit
Langelier-
0-1 H S
Sättigungsindex
2
SO 2- <50 ppm CO
4 2
NH <1 ppm Al
3
Für besonderes Kühlwasser (entionisiertes, entmineralisiertes oder des-
tilliertes Wasser) sind die für den Kondensator vorgesehenen Standard-
materialien u. U. nicht geeignet. In diesem Fall bitte vorher Rücksprache
mit dem Hersteller halten.

3.4 Empfehlungen

Zur Vermeidung von Schäden an den internen Komponenten des
Trockners und des Luft verdichters ist von der Installation in Bereichen
abzusehen, in denen die Luft feste und/oder gasförmige kontaminieren-
de Stoff e enthält, z.B. Schwefel, Ammoniak, Chlor; hierzu zählen auch
meeresnahe Bereiche.
Bei den Ausführungen mit Axialventilatoren wird von der
Kanalisierung der Abluft abgeraten.

3.5 Elektrischer Anschluss

Für den elektrischen Anschluss ist ein typengeprüft es Kabel gemäß den
Gesetzes- und Normvorgaben des jeweiligen Installationsorts zu ver-
wenden (bezüglich des Kabel-Mindestquerschnitts siehe Abschnitt 8.3).
Installieren Sie einen externen FI-Schutzschalter. (RCCB - IDn = 0.3A);
der Abstand zwischen den Kontakten im geöff neten Zustand muss 3
mm betragen (siehe einschlägige Normvorgaben des jeweiligen Instal-
lationsorts).
Der Nennstrom „In" des Schutzschalters muss der maximalen Strom-
aufnahme entsprechen und die Auslösekennlinie muss vom Typ D sein.

3.6 Anschluss des Kondensatablasses

Y
Den Anschluss an das Ablasssystem vornehmen, jedoch vermei-
den, dass dieser im geschlossenen Kreis zusammen mit anderen unter
Druck stehenden Ablassleitungen ausgeführt wird. Überprüfen, ob der
Abfl uss des Kondensats korrekt erfolgt. Das gesamte Kondensat gemäß
den einschlägigen Umweltschutzvorgaben des jeweiligen Installations-
orts entsorgen.
