SO T RAG EN S I E DAS STE UE R M O D UL (O P TI O N AL)

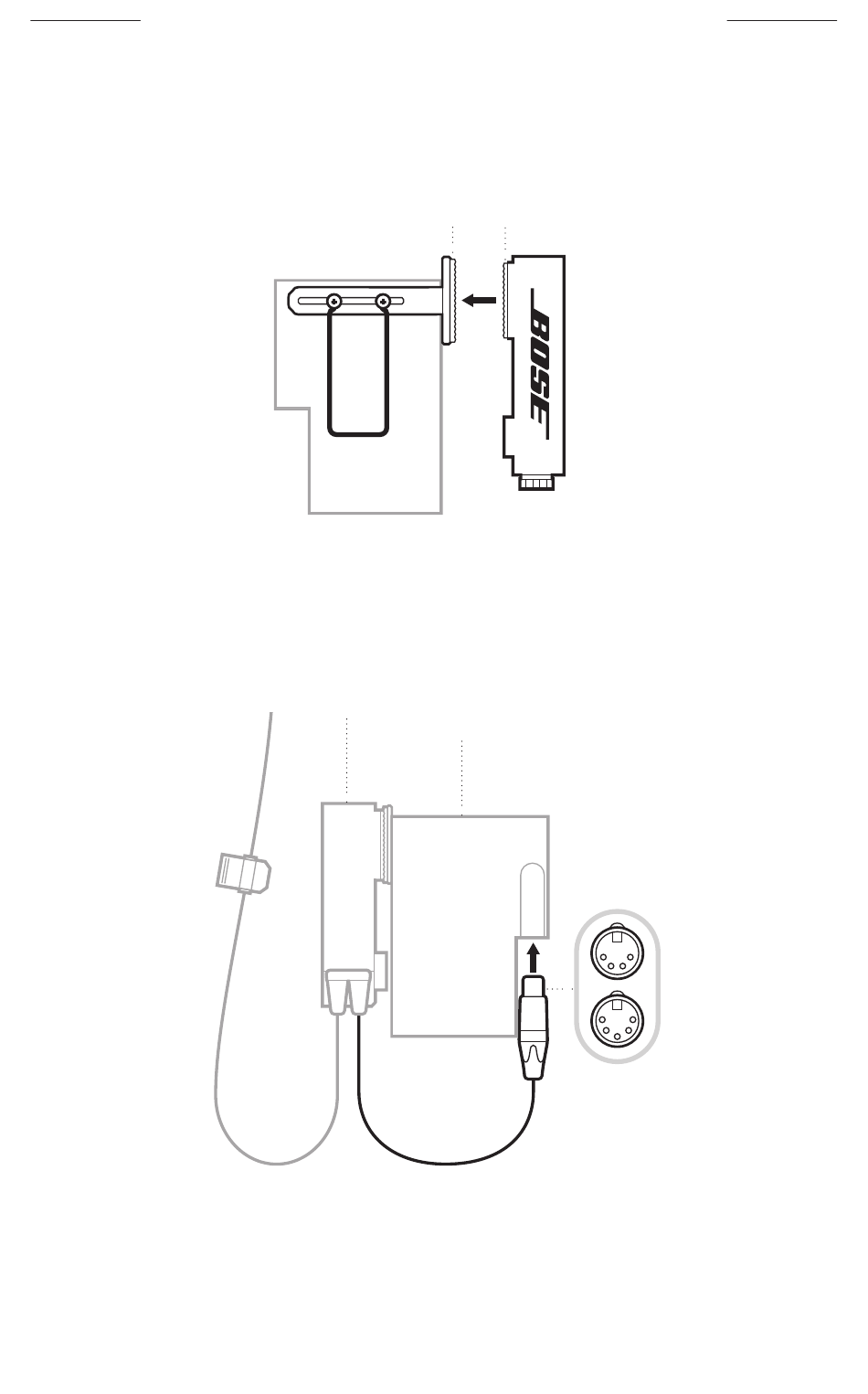

STEUERMODUL AM FUNK/GÜRTELPAKET ANBRINGEN
1. Richten Sie die doppelte Verriegelungslasche am Steuermodul mit der doppelten
Verriegelungslasche an der Gürtelpakethalterung aus.
2. Drücken Sie fest, bis Sie ein Klicken hören.
STEUERMODUL ANSCHLIESSEN
1. Richten Sie den XLR-Anschluss an den Stiften am Funk/Gürtelpaketanschluss aus.
2. Drücken Sie fest, bis Sie ein Klicken hören.
HINWEIS: Das Headset kann mithilfe des XLR-Anschlusses auch an eine Kamera
angeschlossen werden. Eine Anschlussanleitung finden Sie in der
Bedienungsanleitung Ihrer Kamera.
Doppelte Verriegelungslaschen
Steuermodul
Gürtelpaket-
Intercom
|
1 4
D E U
XLR-Anschluss
