elero VariEco M NHK Montageanleitung

Montageanleitung für Rohrmotoren
mit Nothandkurbel VariEco M NHK und Typ 11 NHK
Bewahren Sie die Anleitung auf!
Nach Einbau des Rohrmotors diese Montageanleitung
für den Elektriker am Kabel befestigen.
Montageanleitung

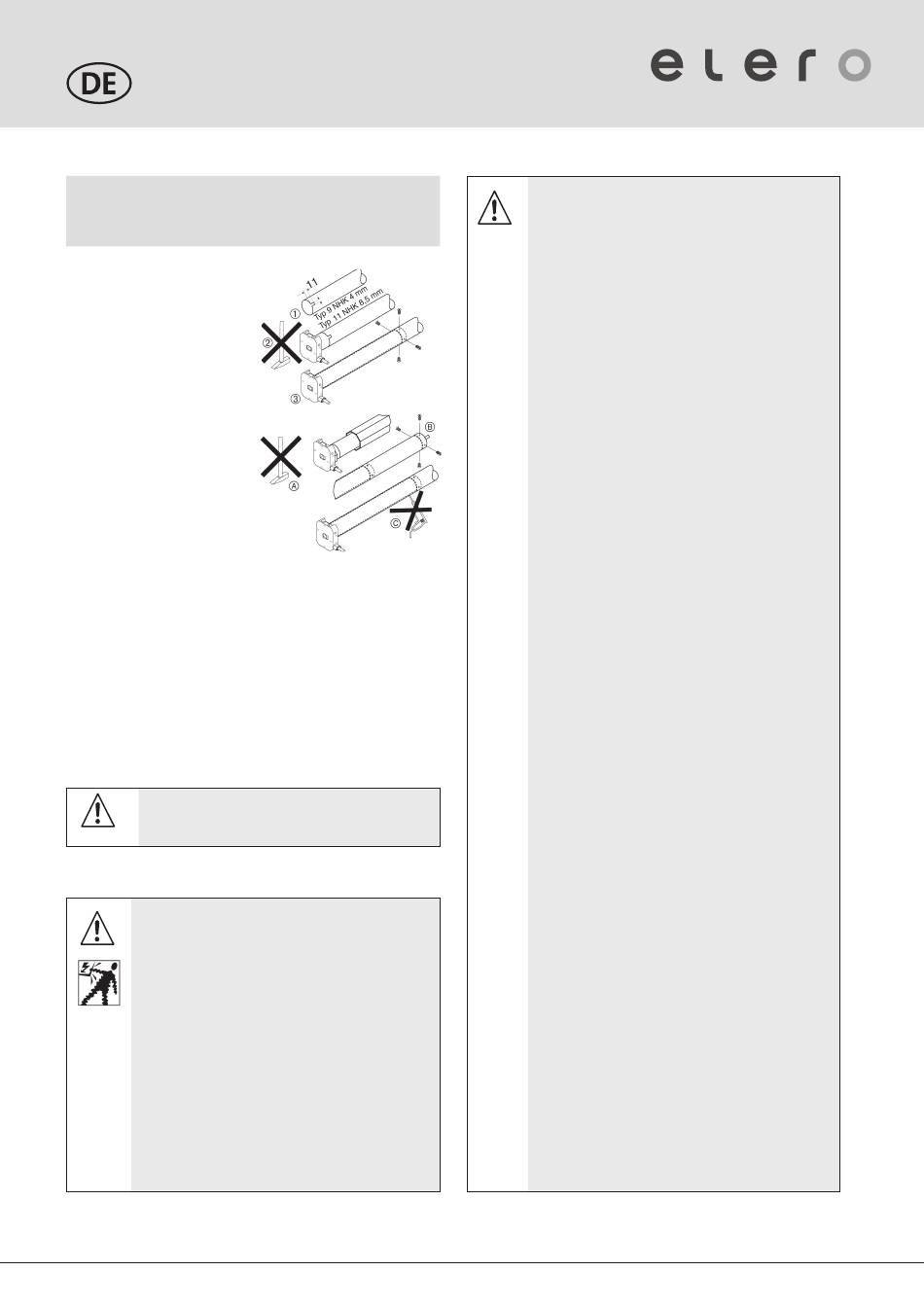

Einbau in Rundrohre
①
Rundrohre am Rohrende auf
der Antriebsseite ausklinken!
②
Antrieb einschieben,
(nicht einschlagen!),
dass der Mitnahmekeil
in der Ausklinkung sitzt.
③
Kupplung (Adapter)
verschrauben oder vernieten!
Einbau in Profilrohre
Ⓐ Antrieb mit passender Motor-
kupplung und Endschalter-
mitnehmerring in das
Profilrohr einschieben
(nicht einschlagen).
Welle mit Antrieb und Gegenlager so
montieren, dass die Endschaltereinstellung
zugänglich ist.
Das Motorkabel geschützt verlegen, nicht knicken.
Ⓑ Das Gegenlager gegen axiale Verschiebung sichern,
z. B. Achsträger verschrauben oder vernieten
(siehe Abbildung oben).
Antrieb in der Lagerung axial sichern!
Antrieb am Montagekabel farbengleich anschließen und in
Abrichtung laufen lassen, bis der Endschalter abschaltet.
Behang auf der Welle befestigen!
Ⓒ
Nicht im Bereich des Rohrmotors bohren!
(siehe Abbildung oben)
Achtung!
Warnhinweise und Montageanleitung
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
Verletzungsgefahr durch Stromschlag.
Warnung!
Anschlüsse am 230 V Netz müssen durch eine
autorisierte Fachkraft erfolgen.
Prüfen Sie die Anlage (Rollladen, Markisen) regel-
mäßig auf Verschleiss oder Beschädigungen.
Die Vorschriften der örtlichen Energiever sorgungs -
unter nehmen, sowie die Bestimmungen für nasse
und feuchte Räume nach VDE 0100, sind beim
Anschluss einzuhalten.
Verwenden Sie nur unveränderte elero Originalteile.
Halten Sie Personen solange von der Anlage fern,
bis diese still steht.
Bei Arbeiten an der Anlage (Wartung, Fenster
putzen) trennen Sie stets die Anlage vom
Versorgungsnetz.
Montage
Befolgen Sie nachfolgende Anweisungen!
Warnung!
– Der Antrieb muss so befestigt werden, dass er keine
Gefahr für Personen darstellt.
– Bevor der Antrieb installiert wird, müssen alle nicht
benötigten Leitungen und Einrichtungen, die für den
Betrieb nicht erforderlich sind, entfernt werden.
– Bei der Installation, beim Betrieb und wenn Arbeiten
an der Anlage durchgeführt werden, muss die
Möglich keit einer allpoligen Trennung vom Netz
bestehen (Hirschmannstecker und Hirschmann-
kupplung oder ein zeipoliger Schalter mit min.
3 mm Kontakt öffnungs weite oder allpoligen
Hauptschaltern).
– Wird der Antrieb mit einem Schalter mit
AUS-Voreinstellung (Totmann) gesteuert, muss der
Taster über 1,50 m Höhe angebracht werden und
von den beweglichen Teilen getrennt sein.
– Bewegliche Teile in einem Antrieb müssen unterhalb
2,5 m geschützt werden.
– Für Antriebe ohne angetriebenes Teil muss das
Bemessungs-Drehmoment und die Bemessungs-
Betriebsdauer mit den Eigenschaften der
angetriebenen Teile übereinstimmen.
Bitte beachten Sie die technischen Daten auf dem
Typenschild.
– Der Antrieb darf nur so eingebaut werden, dass er
nicht beregnet wird.
– Antriebe nicht in explosionsgefährdeter Umgebung
oder in mobilen Einrichtungen (z. B. Fahrzeuge
einbauen).
– Halten Sie Kinder von (Fern-)Steuerungen fern.
– Beachten Sie die Hinweise in den Steuerungs-
unterlagen.
– Beachten Sie, dass beim Antrieb VariEco
M NHK der kleinste Rohrinnendurchmesser
47 mm und beim Typ 11 Rohrmotor, der kleinste
Rohrinnendurchmesser 60 mm beträgt.
Montagezusatz für Rohrmotoren mit NHK-Zusatz
– Halten Sie Personen bei Handbetrieb der Anlage
fern.
– Die Nothandkurbel muss so befestigt werden, dass
sie im Gebrauchsfall leicht bedienbar ist.
1. Stecken Sie die Kurbel in den Antrieb ein.
2. Fixieren Sie die Kurbel.
Achten Sie darauf, dass Sie die eingestellten
Endschalter nicht überfahren.
138036001_DE_0618
