De Agostini Modelspace C57 Bedienungsanleitung Seite 9

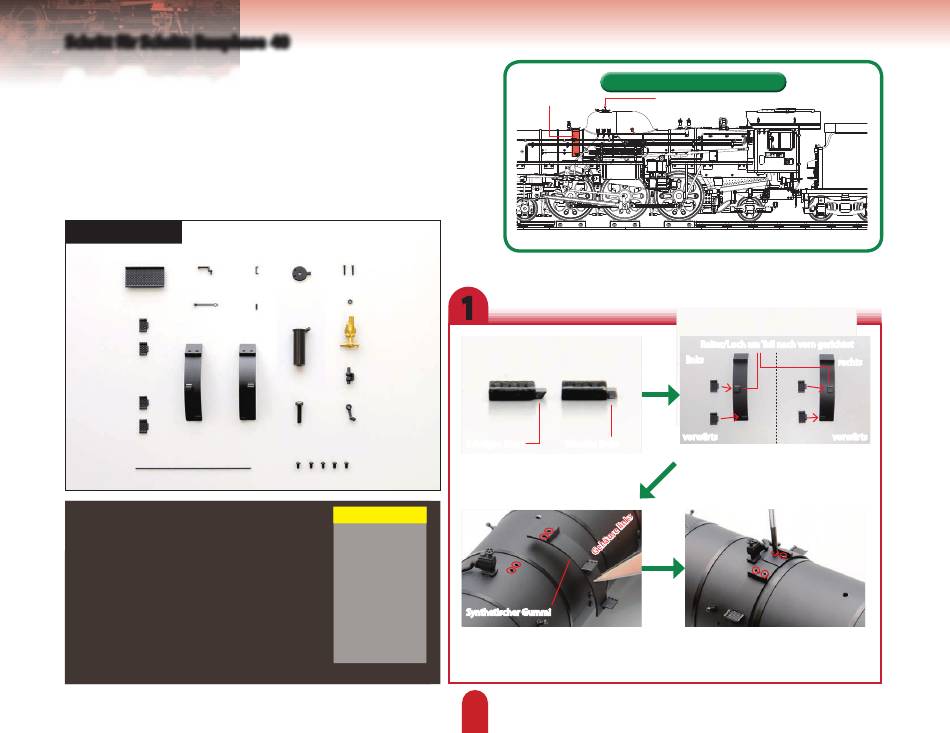

Schritt für Schritt: Bauphase
Aufbau der Kuppel
Ihre Bauteile
Kesselstufe Ventil Steuerstange
Kesselseitenstufen (oben) – 2x Schrauben (1,4 × 5 mm) – 2x
Kesselseitenstufen (unten) – 2x Muttern (M1,4)
Kesselseitenstufen (Sitz links) Schraube (3 x 12 mm)
Kesselseitenstufen (Sitz rechts) Schrauben (2 x 3 mm) – 5x
Stangenschloss A
Sandkastendeckel
Verschluss
Stangenschloss B
Scharnierstift
Sandkastenstutzen
Pfeife
Steuerventilachse
Steuerventilkurbel
40
Werkzeuge
Werkzeuge
Kreuzschlitz -
schraubendreher
Epoxidkleber
Synthetischer
Kautschuk-
Klebstoff (SKK)
Sekundenkleber
Wohin die Teile gehören
Kesselstufe
1
❶
Schräges Ende Gerades Ende
Beachten Sie die Unterschiede
zwischen der linken und rechten
Kesselstufe.
Synthetischer Gummi
Tragen Sie SKK auf die Rückseite des
linken Stufenhalters auf. Drücken Sie
leicht auf die linke Kesselseite, um die
eingekreisten Löcher auszurichten.
93
Sandkastendeckel
Reiter/Loch am Teil nach vorn gerichtet
links
rechts
vorwärts vorwärts
Verwenden Sie SKK zum Sichern der beiden
linken Kesselstufen; die rechten Kessel stufen
sind entsprechend positioniert. Das Bild oben
dient als Anleitung.
Wiederholen Sie den Vorgang für den
rechten Stufenhalter. Befestigen Sie dann
beide Halter mit zwei 2 x 3 mm Schrauben
in den vier eingekreisten Löchern.
93
