De Agostini Modelspace C57 Bedienungsanleitung Seite 3

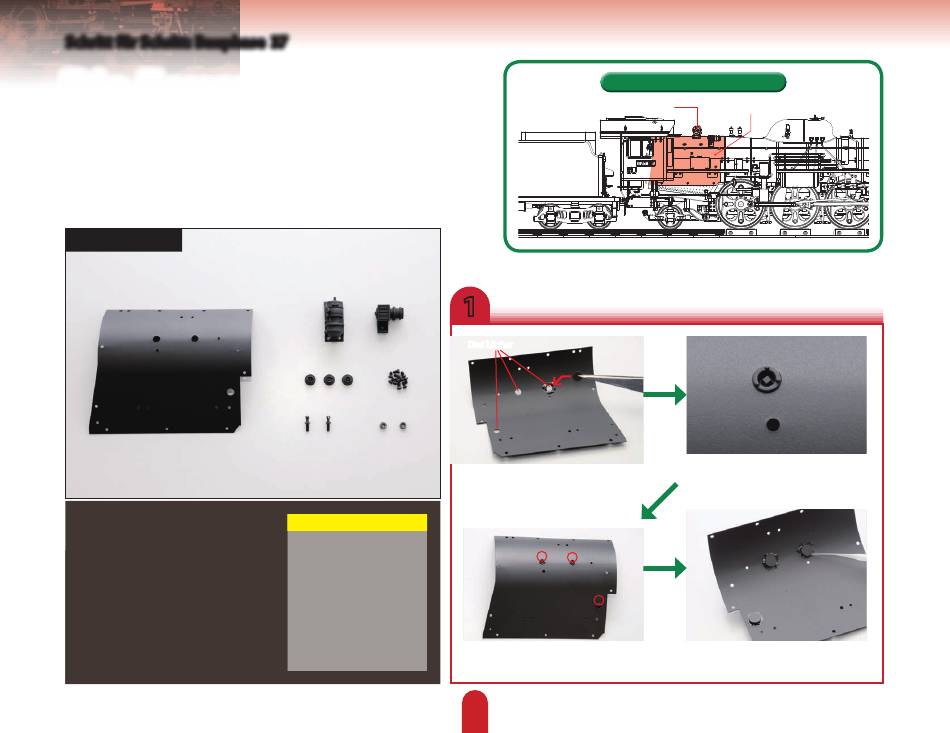

Schritt für Schritt: Bauphase
Die Feuerbüchse 2
Ihre Bauteile
Feuerbüchse – rechte Hälfte
Lichtmaschine
ATS-System
Schmelzsicherungen – 3x
Handlauf-Haltebügel – 2x
Schrauben (2 × 3 mm) – 10x
Muttern (M2) – 2x
37
Werkzeuge
Kreuzschlitzschraubendreher
Synthetischer Kautschuk-
Klebstoff
Sekundenkleber
Wohin die Teile gehören
Hauptlichtmaschine
1
Drei Löcher
Geben Sie synthetischen Kautschuk-
Klebstoff im Bereich der drei Löcher
auf die Innenseite der rechten Hälfte
der Feuerbüchse.
Befestigen Sie die zwei übrigen
Stopfen auf die gleiche Weise.
87
Feuerbüchse (rechts)
Setzen Sie den ersten Stopfen wie hier
gezeigt ein.
Verstärken Sie die Verbindungen mit
Sekundenkleber.
