De Agostini Modelspace C57 Bedienungsanleitung Seite 5

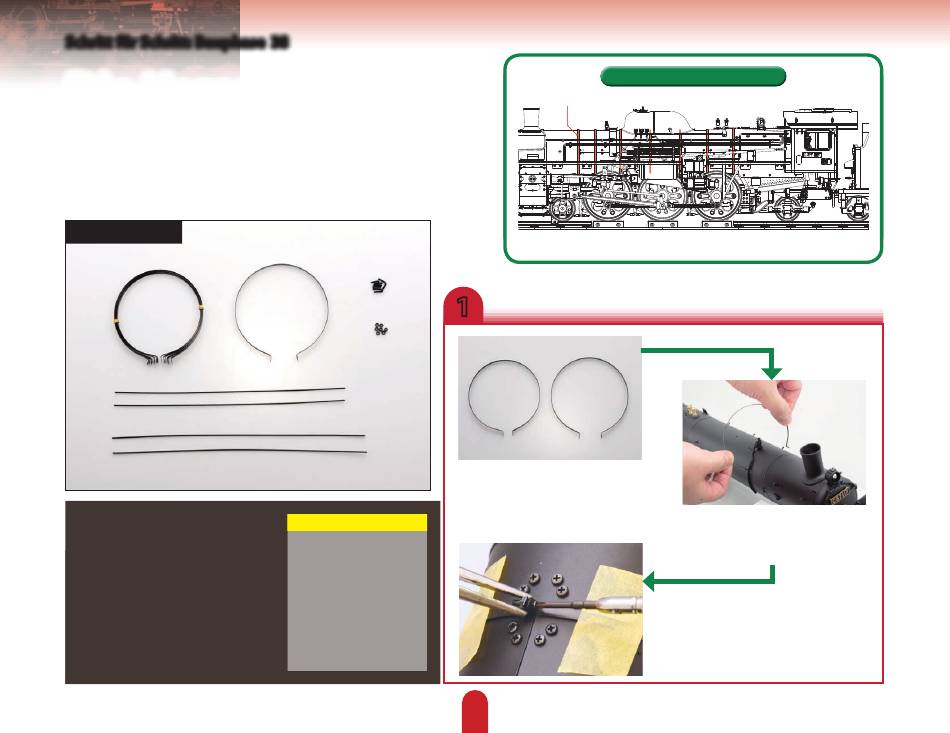

Schritt für Schritt: Bauphase
Die Kesselschelle
Ihre Bauteile
Kesselschellen A – 6x
Kesselschelle B
Schrauben (1,4 x 6 mm) – 8x
Muttern (M1,4) – 7x
Handläufe A – 2x
Handläufe B – 2x
38
Werkzeuge
Kreuzschlitzschraubendreher
Schnabelzange
Abdeckband
Wohin die Teile gehören
Wohin die Teile gehören
Kesselschellen
1
Beachten Sie den Größenunterschied
zwischen den sechs Kesselschellen A
und der Einzelschelle B. Die Schellen A
sind etwas schmaler.
89
Weiten Sie die Schellen zum Montieren
nur auf und ziehen Sie sie über den
Kessel. Die Position für jede Schelle ist
auf der nächsten Seite dargestellt.
Sichern Sie die Schellen, indem Sie sie
mit Abdeckband sowie einer 1,4 x 6 mm
Schraube und einer M1,4 Mutter fixieren,
die Sie mit einer Zange zusammenhalten
können.
