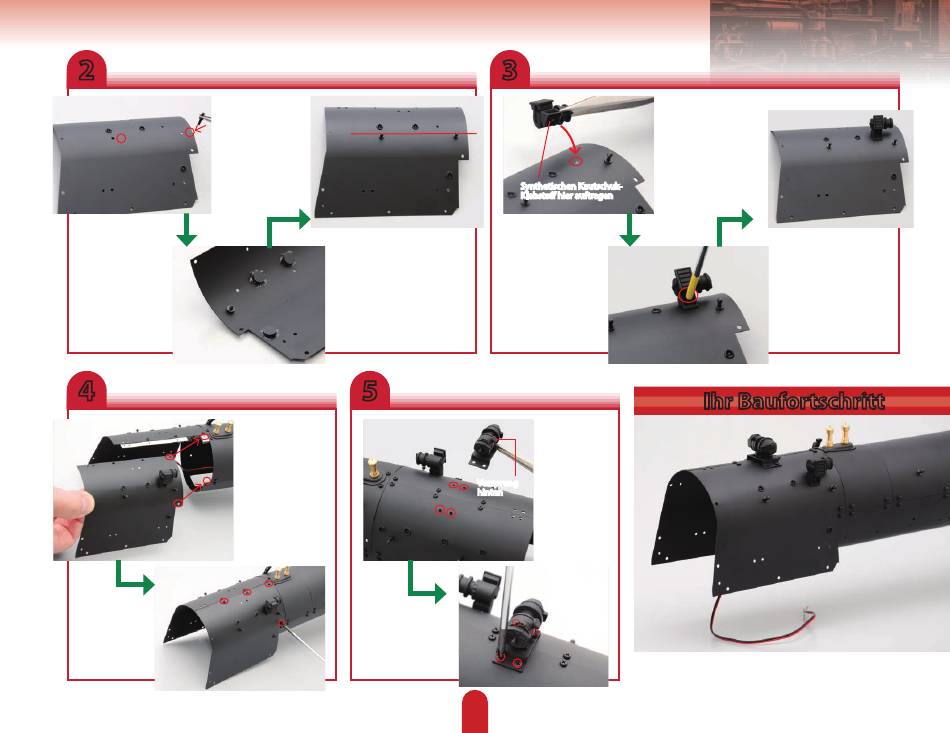

2
In diese beiden ein-
gekreisten Löcher
in der Feuerbüch-
senhälfte gehören
die Handlaufbügel.
Setzen Sie den
ersten Bügel wie
dargestellt in das
Loch ein.
Geben Sie
einen Tropfen
synthetischen
Kautschuk-
Klebstoff auf das
Ende des Bügels
und ziehen Sie eine
Mutter darauf fest.
4
Richten Sie die
eingekreisten
Löcher der Feuer-
büchsenhälfte an
den Löchern von
Sicherheitsventil-
unterteil und
Kessel verbinder aus.
Ziehen Sie je
eine 2 × 3 mm
Schraube
in den vier
eingekreisten
Löchern fest.
3
Synthetischen Kautschuk-
Klebstoff hier auftragen
Befestigen Sie den
zweiten Handlaufbügel
Ziehen Sie eine
auf die gleiche Weise.
2 × 3 mm Schraube
Vergewissern Sie sich
im eingekreisten
vor dem Trocknen
Loch fest.
des Klebstoffs, dass
die Löcher der Bügel
ausgerichtet sind.
5
Vorsprung
hinten
Ziehen Sie je
eine 2 × 3 mm
Schraube in den
vier eingekreisten
Löchern fest.
88
Geben Sie eine kleine
Menge synthetischen
Kautschuk-Klebstoff
unten auf das ATS-
System. Richten
Sie das Loch im
ATS an dem der
Feuerbüchsen -
hälfte aus.
Ihr Baufortschritt
Richten Sie die
Löcher in der
Lichtmaschine
an den Löchern
oben in der
Feuerbüchse
aus.
Lassen Sie die Feuer-
büchsenhälfte halb
auf der Seite liegen,
bis der Klebstoff
getrocknet ist.
