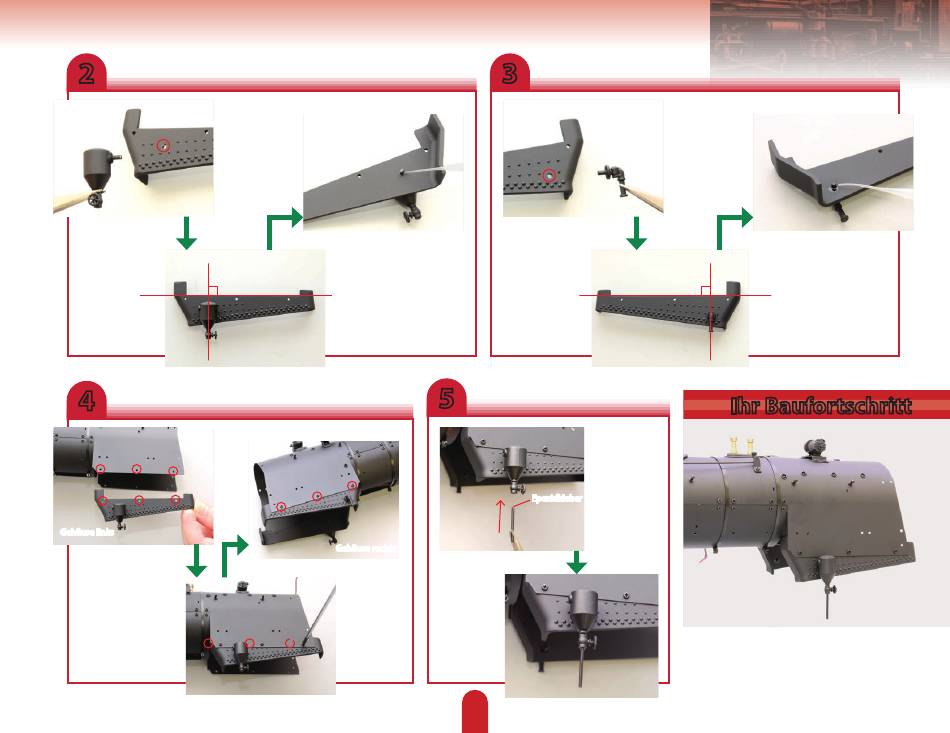

De Agostini Modelspace C57 Bedienungsanleitung Seite 15

2
Setzen Sie
den Stift an
die Spitze des
Behälters in das
Loch im linken
Feuerraum-
boden und
tragen Sie
SKK auf.
Achten Sie auf die
richtige Winkellage,
wie im Bild gezeigt.
4
Gehäuse links
Richten Sie die Löcher des
linken Feuerraumbodens
mit denen am Boden
auf der linken Seite des
Feuerraums aus.
Sichern Sie das Ganze
mit drei 2 x 3 mm
Schrauben in den
eingekreisten Löchern.
3
Tragen Sie zur
Verstärkung etwas
Sekundenkleber auf
der Rückseite auf.
Das Ventil sollte
rechtwinklig
zur Oberkante
des Feuerraum-
bodens sein.
5
Gehäuse rechts
Wiederholen
Achten Sie
Sie dies auf
darauf, dass
der rechten
das Teil
Seite des
senkrecht
Feuerraum-
steht und
bodens.
nicht abfällt,
während
der Kleber
trocknet.
99
Verwenden
Sie SKK zur
Montage des
Abflussventils
am Loch
im rechten
Feuerraum-
boden.
Verwenden Sie
Epoxidkleber
zur Montage
des Abfluss-
rohrs im Boden
des Abfluss-
Epoxidkleber
ventils.
Verstärken Sie
die Rückseite mit
Sekundenkleber.
Ihr Baufortschritt
